| ブランド名: | HongCe |
| モデル番号: | HC9910C+9914C |
| MOQ: | 1セット |
| 価格: | 交渉可能 |
| 支払条件: | T/T、L/C |
| 供給能力: | 1ヶ月あたり1セット |

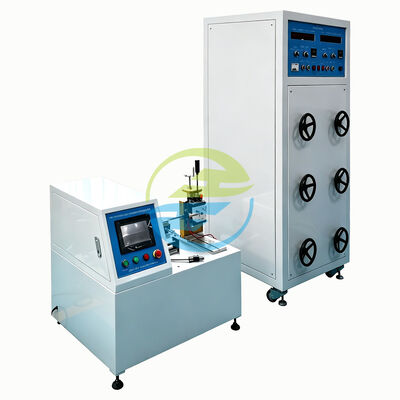

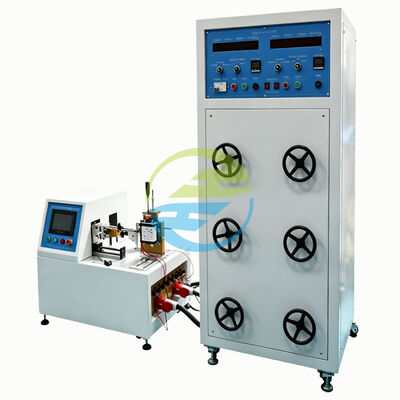

HongCe の分断能力および通常運転試験システムは、電気アクセサリーメーカーおよび認証機関向けの包括的な試験ソリューションを提供します。この統合プラットフォームは、精密な機械的サイクリングと内蔵 RLC 負荷キャビネット技術を組み合わせ、単一の産業用 PLC によって制御され、機械的動作と電気的負荷印加の間のマイクロ秒レベルの同期を実現します。
| 規格 | 条項 | 主要試験パラメータ |
|---|---|---|
| IEC 60884-1:2013 | 条項 20、図 16 | 分断能力: 定格電圧の 1.1 倍、定格電流、cos φ 0.6 で 50 サイクル (106 kPa) |
| IEC 60884-1:2013 | 条項 21、表 18 | 通常運転: 定格パラメータで 5,000 サイクル (≤16A)、2,500 サイクル (>16A-32A) |
| IEC 60669-1:2017 | 条項 19、図 12 | スイッチ操作: cos φ 0.8 で投入、cos φ 0.6 で分断、40,000 サイクル (≤16A)、20,000 サイクル (>16A) |
| IEC 60669-1:2017 | 条項 20、表 9-10 | 投入/分断能力: 定格電圧の 1.1 倍、定格電流の 1.25 倍、cos φ 0.3 で 200 サイクル |
| GB/T 2099.1-2008 | 条項 20、21 | IEC 60884-1 に相当する中国国家規格 |
| BS 1363-1:2023 | 条項 19、20 | 13A プラグ/ソケットアウトレット用の英国規格、特定の耐久性要件付き |
| パラメータ | 仕様 |
|---|---|
| 試験ステーション | 3 つの独立したステーション、最大 6 つまで拡張可能 |
| 制御システム | 産業用 PLC (S7-1200 CPU 1214C)、10 インチ HMI タッチスクリーン付き |
| 電源入力 | AC 380V ±10%、50Hz、三相、最大 15 kVA |
| RLC 負荷キャビネット | 合計容量 15 kVA、PF 範囲 0.3-0.98 (分解能 0.01) |
| 試験電圧 | 0-300V AC、精度 ±0.5% |
| 試験電流 | 0-30A AC、精度 ±1% |
| 駆動システム | AC サーボモーター (17 ビットエンコーダー付き)、ストローク 0-100mm |
| サイクルレート | 1-30 サイクル/分、ステーションごとにプログラム可能 |
| 波形キャプチャ | サンプリングレート 1 MS/s、分解能 12 ビット、自動解析 |
| 寸法 | 試験ベンチ: 1600×900×1700mm、負荷キャビネット: 800×800×1800mm |
| 重量 | 合計約 800 kg |
| 認証 | CE マーキング (LVD + EMC)、ISO 9001:2015 QMS |
| 評価基準 | HongCe — ソースファクトリー | 一般的な商社 |
|---|---|---|
| ビジネスモデル | 社内設計、エンジニアリング、生産を持つ直接メーカー | 不明な工場から機器を再販する仲介業者 |
| 価格設定 | 透明性の高いコスト構造を持つ工場直送価格 | 15〜30% の仲介マージン、割引柔軟性は限定的 |
| テクニカルサポート | 応用専門知識を持つ直接エンジニア間コミュニケーション | 技術知識が限られた営業担当者、サプライヤーに依存 |
| 品質管理 | 社内 5 段階 QC プロセス、完全な文書化付き | 供給工場の QC に依存、出荷ごとに品質が変動 |
| アフターサービス | 12 か月保証、生涯無料サポート、5 年間のスペアパーツ保証 | サプライヤーに依存する保証、部品の入手可能性は保証されません |
| QC ステージ | 検査活動 | 受け入れ基準 |
|---|---|---|
| ステージ 1: 材料検査 | 化学組成検証、硬度試験、寸法検証 | ASTM A240 に準拠した SUS304 組成、硬度 ±2 HRC、表面仕上げ Ra ≤1.6μm |
| ステージ 2: 機械加工検査 | 初回品検査、寸法検証、ねじ品質チェック | ゲージ公差 ±0.005mm、ねじ嵌合クラス 6H/6g (ISO 965 準拠) |
| ステージ 3: 組立検証 | 機械的嵌合チェック、電気的導通、安全インターロック試験 | 絶縁抵抗 ≥100 MΩ、すべてのインターロック機能、異常な発熱なし |
| ステージ 4: 機能試験 | 48 時間バーンイン、校正検証、安全システム試験 | すべての機能が正しく実行される、校正が公差内、ノイズ ≤65 dB(A) |
| ステージ 5: 出荷前監査 | 最終目視検査、文書チェック、梱包検証 | 外観上の欠陥なし、完全な文書、適切な梱包 |
