| ブランド名: | HongCe |
| モデル番号: | CL-1 |
| MOQ: | 1 セット |
| 価格: | Negotiatable |
| 支払条件: | T/T |
| 供給能力: | 1 ヶ月あたりの 15 セット |

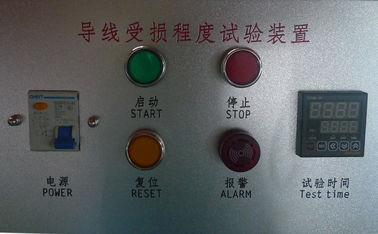

IEC60884-1 図 11 コンダクター ケーブルの抗張テスト締め金で止める装置
適用:
ねじ締め金で止めることのターミナルはそう設計され、コンダクターへの過度な損傷なしでコンダクターを締め金で止めること組み立てられます。
電気器具は損傷の点検の器具です。 次にターミナルはテスター置かれ、最も小さいのの標準および標準に従ってトルクときつく締められる最も大きくわずかな横断面区域、締め金で止めるねじまたはナットによって堅く、固体の、最初に座礁させたおよび/または適用範囲が広いコンダクターによってテスト器具に合います。
テスト コンダクターの長さは標準で指定された高さ（h）より長いです 75 の mm。
コンダクターの端は標準で与えられるように装置の下の高さ（h）で、置かれる版の適切なブッシュを通して渡されます。 ブッシュは横の平面で中心線が 75 の mm の直径の円を記述することそのような物、横の平面の締め金で止める単位の中心と同心置かれます; プラテンはそれからのレートで回ります（10 ± 2） r/min。
締め金で止める単位の口とブッシュの上面間の間隔は標準で指定された高さの ±15 mm の内にあります。 ブッシュは絶縁されたコンダクターの不良部分か、ねじれるか、または回転を防ぐために油を差されるかもしれません。
標準で指定どおりの固まりはコンダクターの端から中断されます。 テストの持続期間はおよそ 15 min.です。 テストの間に、コンダクターは締め金で止める単位の近くで締め金で止める単位壊れ目の抜け落ちない、それをそれ以上の使用に不適当するためにコンダクターはかのように傷つきます。
技術的な変数:
電源: 220V 50Hz か 115V 60Hz
数のカウントの範囲: 1~9999 （150 回は（15 分）デフォルトであります。
テストの率: （10±2） r/min
重量: 300g/400g/700g/900g/1400g/2000g*1 （カスタマイズすることができます）
旋回の直径: 75mm
ブッシュの穴（mm）の直径: 6.5、9.5、13,14.5 （それはカスタマイズすることができます）
高さ（H） （mm）: 260,280,300,320mm
標準に合致します: IEC60884Figure11、VDE0620 の IEC60947.1 図 1
|
コンダクター（mm の ²）のわずかな横断面区域 |
ブッシュの穴（mm）の直径 |
高さ（mm） |
コンダクター（kg）のための固まり |
|
0.5 |
6.5 |
260 |
0.3 |
|
0.75 |
6.5 |
260 |
0.4 |
|
1.0 |
6.5 |
260 |
0.4 |
|
1.5 |
6.5 |
260 |
0.4 |
|
2.5 |
9.5 |
280 |
0.7 |
|
4.0 |
9.5 |
280 |
0.9 |
|
6.0 |
9.5 |
280 |
1.4 |
|
10.0 |
9.5 |
280 |
2.0 |
|
16.0 |
13.0 |
300 |
2.9 |
|
25.0 |
13.0 |
300 |
4.5 |
|
35 |
14.5 |
320 |
6.8 |
|
1 の高さ: ±15mm. ブッシュ穴の直径が十分に大きくなければ 2、より大きい 1 つを選ぶにはできます。 |
|||
