8.1絶縁材のための低温の折り曲げ試験
8.1.1概要
このテストは12.5 mm以下で外的な直径を持っている円の横断面の中心とsector-shaped中心のためにダンベルを準備することは可能なとき一般に意図されている。              ケーブルの試験装置
必要であればケーブルのタイプのための標準によって、テストはより大きい中心で遂行される。さもなければ、より大きい中心の絶縁材はSub-clause 8.3で延長テストに記述した服従する。
8.1.2試験片の見本抽出そして準備
テストされるべき各中心は適した長さの2つのサンプルによって表される。カバーの取り外しの後で、もしあれば、サンプルは試験片として使用される。             ケーブルの試験装置
8.1.3器具
器具は説明と図1の20ページでこのテストのために表される、推薦した。それは試験片のための1つの回転の心棒そして指導装置から本質的に成っている。             ケーブルの試験装置
図1で表されるものと同等の他の単一心棒の器具は、大幅にまた使用されるかもしれない。

器具はテストの前および最中で適した低温のキャビネットで握られる。

標準:IEC60811-1-4節8.1および8.2、電気および光学ケーブル部分1-4の材料を絶縁し、おおうための共通テスト方法:低温の概要適用テストのための方法。

適用:このテストは20のmm以下で全面的な直径が付いているケーブル、またはフラット ケーブルのために12.5 mm以下で、主軸次元一般に意図されている。            ケーブルの試験装置

テスト サンプル:12.5 mm以下の、またはフラット ケーブルのための全面的な直径が付いているケーブル、20のmm以下の主軸次元。

特徴:、2つの場所はステンレス鋼の作られて低温の部屋の外側に接続することができる延長ハンドルによって、装備する。

変数:

場所:2

サンプルの直径:Φ2.5mm ~12.5mm             ケーブルの試験装置

回転の数:2つから10の回転は次のテーブルで指定どおりに、そして回転の数ある:

テスト条件:心棒の直径はの間に試験片の直径4のそして5倍のある。標準は心棒によって装備する:Ф4、Ф5、Ф6、Ф7、Ф8、Ф10、Ф12、Ф14、Ф16、Ф18、Ф20、Ф24、Ф37.5mm

回転速度:5S/回転、手動制御            ケーブルの試験装置

管の直径:Ф3.5、Ф6、Ф10、Ф12、Ф16mm、2部分のそれぞれ

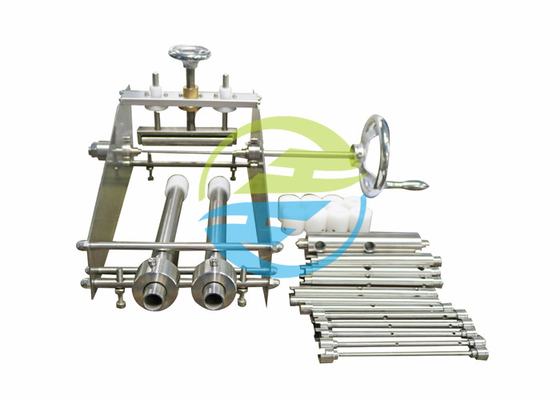

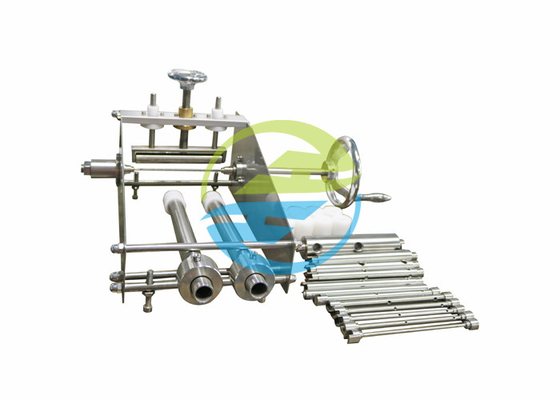

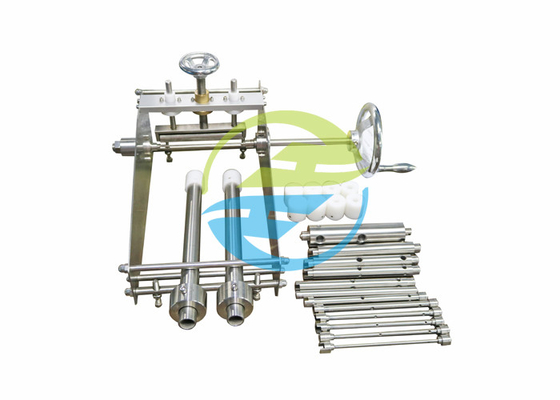

参照のための映像:
