起源の場所: | 中国 |
ブランド名: | HongCe |
証明: | TUV、ITS、CSA、BV、SGS 、CNAS(cost additional) |
モデル番号: | MDE-3 |
最小注文数量: | 1 セット |
---|---|
価格: | Negotiable |
パッケージの詳細: | 合板 |
受渡し時間: | 30 日間 |
支払条件: | T/T |
供給の能力: | 1 ヶ月あたりの 15 セット |
制御モード: | PLC 制御 | ドライバー: | ステッピング モーター |
---|---|---|---|
テスト ステーション: | 単一(縦および横の開始は切替可能です) | サイズ: | 1000 × 1000 × 800 mm |
ハイライト: | IEC の試験装置,実験室試験装置 |

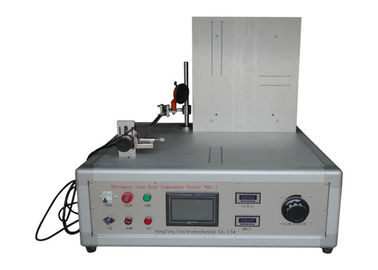

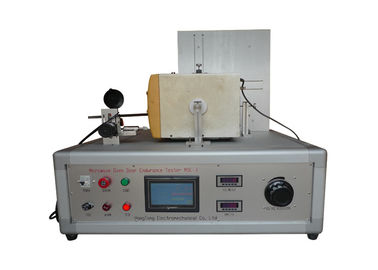

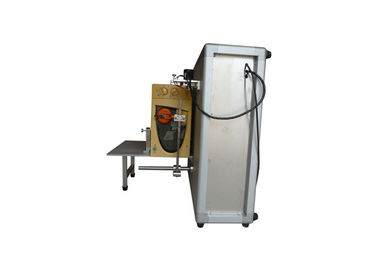

IEC 60335-2-25: 2014 年の電子レンジのドアの耐久試験装置
製品に関する情報:
電子レンジのドアの持久力のテスターは IEC60335-2-25 に従って設計され、製造されます。 蝶番、マイクロウェーブ シールおよび使用のプロセス中に他の関連の部品の構造を含むマイクロウェーブ ドア システムの耐久性を、点検するのに使用されているのは熱心なテスターです。
装置は高度 PLC の制御システムを使用し、人間化されたタッチ画面のオペレータ・インタフェース、テスト縦および横のドアの入り口の電子レンジに広く適当です。 試験装置は作動し易いです耐久および実用的。
それは完全なステンレス鋼のマニピュレーター、真空の吸盤の構造および標準的な構成 TFT 本来の性格液晶のタッチ画面が装備されています。 ドア入り口/閉鎖の回転角度そして速度は調節可能です。 それによりそれは偽りなく電子レンジのドアおよび他の同じような装置を開閉するために人の手を模倣できます。 従って intelligentized 制御方式を達成して下さい。
パワー アウトレットに標本は行なうことを使用しているかどうか判断できる検出の機能があります。 負荷テストをするとき、標本がテストの間に行なわなければ、装置は自動的に働くことを止めます。 その当時、カウンターはテスト時および警報音を記録します。 この機能は実際の必要性に従って開くか、または閉めることができます。
技術的な変数:
入力電圧 | 220V/60HZ |
出力電力 | 2000W |
回線試験所 | 単一(縦および横の開始は切替可能です) |
操作モード | PLC の 7 インチのタッチ画面人間化された操作インターフェイス操作 |
運転者 | ステッピング モーター |
テストの最高角度 |
(電子レンジのドアの入り口の角度) 0°- 180° (調節可能な入力価値) |
速度 | 、6 回/分、12 回/分の下で力の下で調節可能電源遮断に |
カウント方法 | デジタル カウンター、自動的に事前調整の回数の後で締まるドアの完了の後の一度計算。 |
自動検出機能 | 完了の数の後の警報; サンプルの内蔵部品がテスト プロセスで損なわれれば、試験装置は自動的に締め、試験の最終番号を記録し、そして警報装置を活動化させます。 |
外へ向かう出現 |
アルミニウム フレーム、 ステンレス鋼のかど金 |
次元 | 960mm * 960mm * 650mm の重量: 140kg |
標準に合致して下さい | IEC60335-2-25 |
取付けおよびテストを見本抽出して下さい:

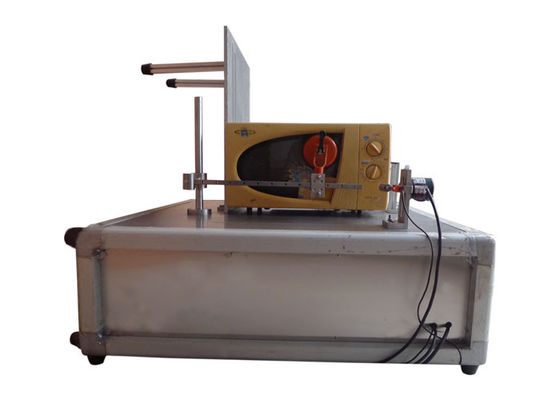

A. 3 つの据え付け品の位置をサンプルの大きさに従って動かし、次に仕事プラットホームにサンプルを置いて下さい。
B. 「制御インタフェース」スクリーンをで「調節すれば」押しま、起源に戻るためにメカニカル・アームを作って下さい前部を家へ帰りますそれを吸盤と作るサンプルのドアの背部間隔は合いました、吸盤はサンプルのドアをこの時点で吸着する必要はありません(上部か下の高さはメカニカル・アームによって調節されます)。
C. 【変数ではそれを作るためにインターフェイス】の出版物の【の開放された】ボタンを手動で置くことは【のドアの自動変位の】に、吸盤がちょうどテスト ドアに合ったときにと最高の角度に動くマニピュレーターの腕停止しましたりそしてテストにサンプルのドアを要求しましたり角度を(分度器か他の角度測定用具によって確認される)、そして押します【を手動で閉めますドアの】ボタンを、押します「停止」ボタンを、入れました表示の現在の値を開けますであるテストの州の下に必須のドアの入り口の角度【のドアの自動変位の】の設定値を確認するのに設定値箱がこの方法を使用する。
D.デフォルトで、テスト マイクロウェーブにドア スイッチがありません。 メカニカル・アームおよび吸盤がサンプルのドアと吸着されない状態の下でそうでなかったら完全にサンプルのドアと合う吸盤を作るために角度の価値を変更するためメカニカル・アームの入り口の角度が適切なサンプルのドアの入り口の角度との同じであるかどうか、自由に動くそれを作る出版物「開始」は観察します。
注: サンプル ドアの開いた角度はまた角度の補償によって置くことができます例えば、電子レンジのドアが 90° に開くとき、(完全にサンプルのドアと合う吸盤後)現在の値は 75° を表示します、そして角度の補償の設定は次のとおりです: 90°-75°=15° は【の角度の補償の】の価値箱で、15°is 入りました。 逆に否定的な価値を入れて下さい。
E.メカニカル・アームは起源に支持します、吸盤はサンプルのドアと吸着し、サンプルは 3 つの据え付け品と固定されます。
F. テスト サンプルにドア スイッチがあったら、ドアの開封具の位置を、ドアの開封具一直線に並べられますサンプル ドア ボタン、固定の補助者のメカニズムと調節して下さい。 ドアの開封具に前方移動をするために【のマニピュレーターの前方】を、押しそしてドアの開封具を起源の位置に戻らせます【の帰還の】ボタンを、押しそして次にドアの開封具に前方移動をするために【のマニピュレーターの前方】を、押せばドアが開くとき【のマニピュレーターの変位の】の価値表示観察された停止は【の前方変位の】の価値箱にこの価値を、前方変位完了します入れました。 それから次にドアの開封具を【のマニピュレーターの変位の】の価値表示、【の先に観察されるドアのリセット スイッチおよび後方にするために【のマニピュレーターの後方の】ボタンを間隔に後方に変位の】の設定値押して下さい- backward= の【の後方の変位の】の価値の後で価値を表示して下さい。 【の後方の変位の】の価値箱にこの価値を、後方の変位完了されます入れて下さい。
のないスイッチを使ってそしてスイッチ選択: システム省略時解釈はスイッチなしにスイッチ、ドアおよびドア スイッチによって選ぶ必要性が帰還の位置にの後で(帰還ライトは照らします)戻らなければならなければ、出版物の【の休止の】、【の計算によって取り除かれる】ボタンあり、次に【のマニピュレーターのオン/オフ】ボタンを押し、そして対応する自動運転表示灯ライト照らします巧妙であることを選びます。 これに注意を払って下さい。
