PLCは円のためのIECの試験装置を見、スイッチをより低く守ります統合されたテストを制御します

回状はスイッチ持久力を見、より低く回復時間統合されたテスト装置CSG-2を守ります

標準:EN 60745-2-5:2010別館M21.18の別館M21.18.301の別館M21.203の別館M21.301の図M.301、IEC60745-2-5:2003別館BB.20.102、ENの60745-2-5:2010節17.101および節19.102.3。

適用:円の鋸スイッチ性能をテストすることを使用し、回状はより低い監視の耐久性および回復時間を見ました。

テスト サンプル:丸鋸

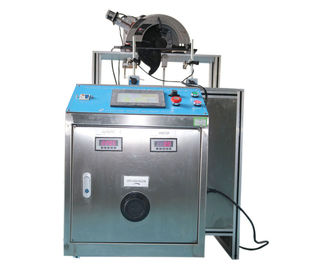

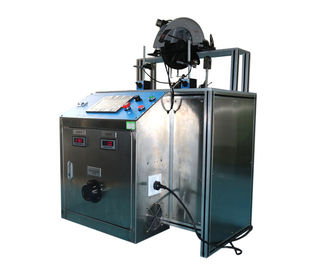

特徴:この装置は2部、機械システムおよび電気制御システムで構成されます。

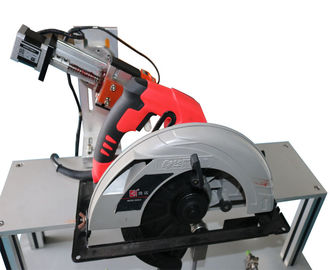

機械システムは円の鋸のためのテーブルです。スイッチがあり、テーブルのサンプル ソケット、オペレータはテスト サンプルにオン/オフ負荷電源を回すためにスイッチを押すことができます;丸鋸の異なったサイズはテーブルで置かれ、固定することができます;テーブルで、手持ち型の回状のスイッチを締めるための装置は" on "の位置で見ました;刃は中間の溝を通ってテーブルの底に伸びることができます;テーブルで刃の下で、ドライブ開くか、または閉まる円の鋸のの場合もあるより低い監視二段式センサーあります、およびより低い監視運搬人。

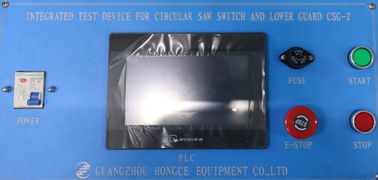

電気制御システムは三菱負荷電源、PLC、7インチのタッチ画面および等から成っています。手操作および自動操作を達成できます。

手動制御:

オペレータは手動で出版物による運搬人が「手動で」右回りに回すまたは「手動でタッチ画面で」左回りに回して下さいより低い監視を動かすことができます、そして開いているか近い次第により低い監視は運搬人が最高の開位置（対応する位置センサーの表示器）についている、現時点で開くべきより低い監視をオペレータより低い監視入り口の行為を停止できますするとき;そしてオペレータは「手動でのスイッチ」を押すことによってオン/オフであるために手動で円の鋸スイッチを作ることができますまたは「タッチ画面で」手動で転換して下さい、スイッチ錠装置は自動的に円の鋸のスイッチを締めるか、または解放できます。オペレータは達成するようにテスト サンプルに負荷電圧を供給するか、または供給しないためにパネルの停止ボタンを押すことができます。

自動操作:

1.オペレータは錠装置ロックの間隔の時を前もって調整することができますまたは回状を解放するためにスイッチ、テスト サンプルに供給された負荷電圧の間隔の時を見円の鋸スイッチのための円の鋸のより低い監視の開始滞在時間、その後で、オペレータ タッチ画面の出版物だけ「開始」、上のテスト自動的に処理されます。

 2。次は円のため主に見ましたより低い監視の耐久性および回復時間テストをです:鋸は90°cutのために置かれ、横の平面で方向づけられるべきです。より低い監視は完全な閉鎖した位置から最高の開位置に循環するべきで、率で50の000の周期のためにそれから10サイクル/分以下解放されて、回数は位置センサーによって記録されます。低い監視の閉鎖時は0.3sを超過しなさい、0.3sよりより少しではないです、タイムアウトの数は数えられます。最後のより低い監視の閉鎖時は装置が必須テスト時に動いた、装置は自動的に停止します後記録され。

技術的な変数
