| ブランド名: | HongCe |
| モデル番号: | BP-1 |
| MOQ: | 1 セット |
| 価格: | 交渉可能 |
| 支払条件: | T/T |
| 供給能力: | 50 かのセット月 |

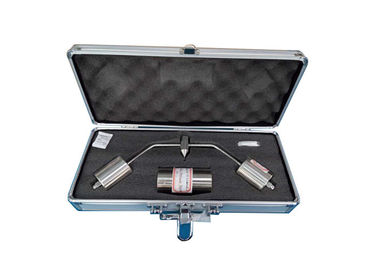

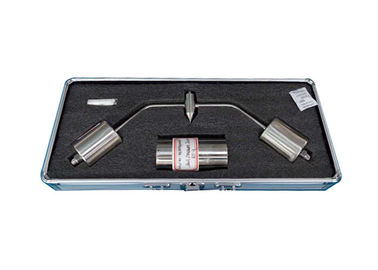

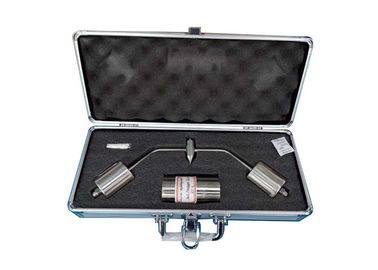

ステンレス鋼の球圧力テスター IEC60884-1 節 25.2 図 37
プロダクト細部:
球圧力テスターは IEC884-1、IEC950 のような多くの標準的な条件に等合致します。 それは絶縁体と構成されている外的な部品および電気エンクロージャの熱抵抗をテストするために使用されます。 それは電気工学装置に適当および小組立部品および部品です。 それはまた製陶術を除く固体電気絶縁体のために使用されます。
技術的な変数:
| 負荷 | 20N±0.2N |
|
鋼球 | ボール ベアリングの鋼鉄 R2.5mm ISO 3290 |
| 材料 | 304 ステンレス鋼 | サポート | Ф2.5X25 温度計の穴とのФ50X100 | |
| 標準 | IEC60335、IEC60695 等。 | |||
25.2 の現在運送部分そして部分を保つのに必要な絶縁体の一部分
位置の接地回路、また mm 図 37 で示されている器具によって球圧力テストに、ソケット出口の段階そして中立ピン記入項目の穴を囲んで幅、熱可塑性材料の前部表面の地帯の部分は、2 つの服従します但し例外としては箱の位置で接地ターミナルを保つのに必要な絶縁の部品は 25.3 で指定どおりにテストされます。
標本のテストを遂行することは可能なときノートは標本から切られる部分でテスト厚い少なくとも 2 つの mm 遂行されるべきです。 これが可能でなければ、4 つ以下の層は、同じ標本から切られるそれぞれ層の総厚さが 2,5 の mm よりより少しでなければ使用されないかもしれません。
テストの下の部分は鋼板に少なくとも 3 つの mm 厚いそしてそれが付いている直接接触に置かれます。
テストされるべき水平姿勢に部品の表面は置かれ、試験装置の半球の先端は 20 N.の力が付いている表面に対して押されます。
テスト負荷および支持の平均はテストが始まる前に安定させたテストの温度を達成したことを保障する十分な時間の暖房のキャビネットの内に置かれます。
テストは温度の暖房のキャビネットでのなされます（125 ± 2） °C。
1 つの h の後で球は 10 s の内で浸るおよそ冷却のための冷水の標本から室温に取除かれます。
バランス チェック:
サポート、に圧力球を振動の状態に従って荷を積まれたボディの位置で適切な調節をすることができます置いて下さい。 それから荷を積まれたボディを、再度置きますサポートに圧力球を、調節の効果を保障するために観察します振動の状態を堅くねじって下さい。
使用がのそれのための光学装置テスト真剣に試験結果の正確さに影響を与えれば、平衡の状態の下にだけ、圧力球は滑らかに置くことができます他では圧力球に明らかな振動があります。
適用の方法:
1. 最初に、標本の暖房箱に装置を入れて下さい、標本およびローディング装置は 24 時間または熱平衡の状態への範囲の後の標準温度でそれから保たれ、次に次のテストをします。
2. それからサポートの真中で前に前処理をしたあることが、それから圧力球サポートの真中に着実に置かれて置けば標本を。
3. 範囲が標準的な条件の圧力時間を縦の側面から出すために、圧力球を取除くなり次にとき次のテストのための標本を取って下さい。
維持:
1. R2.5 鋼球はボール ベアリングの鋼鉄、錆の保護への注意です。
2. サポート表面は明るく、きれい滑らか保たれます。
3. 異物を妨げましたФ 2.5 の熱電対の穴を防いで下さい。
4. prevent バランスをとる重量ねじはゆるみます。
