製品紹介:

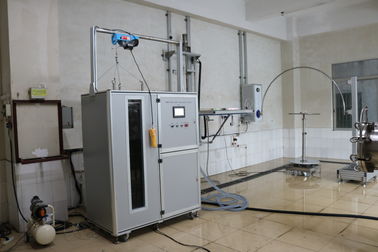

防水試験装置は IPX8 テストの目的に節 IEC60529 IPX1 の標準に従って製造されたです。
機械は前もって調整しないでテストの目的に選ばれて利用できる標準的なテスト プログラムを与えられます。 そこにまた deferent テスト標準に従ってユーザー定義プログラムを、テスト変数定義することができます与えられます。 ローディングのプラットホームは IPX2 によって傾斜させるテスト要件を満たす傾向がある 15° である場合もあります。

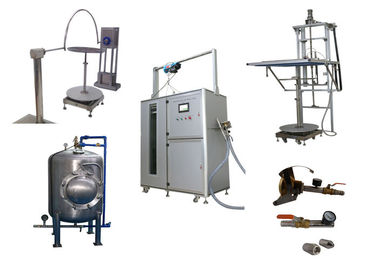

次のテスト項目を含んで下さい:

1. 縦の雨滴のテスター（IPX1、IPX2） DP-1
2.振動の管のテスター（IPX3、IPX4） SSW-1
3.スプレー ノズル（IPX3、IPX4） SN-1

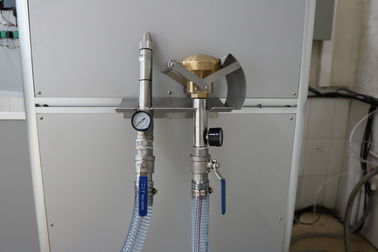

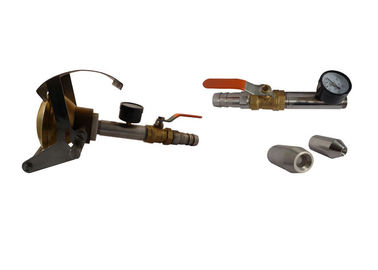

4.手持ち型のジェット機ノズル（IPX5、IPX6） SN-2
5.スマートな給水および制御システム（IPX7） WCS-1
6. IPX8 水堅さ圧力テスター WTP-1
7. Tiltable 回転段階 TS-1

1. 縦の滴り雨試験機 DP-1

記述

このテスト装置は縦に下る水低下に対して保護を確認することです。 それは IEC60529 節の標準的な条件に従って IPX1 および IPX2 設計され、製造されます。

滴り箱の上昇そして落下はモーターによって制御されます。 それは回転速度が IPX1 テストのための 1r/min である回転客観的なテーブルが装備されています; それはまた IPX2 テストの支持のサンプルのための 15°bevel が装備されています。

1. 土のろ過のためのステンレス鋼の良いフィルター。

2. 針水を吹く、水反応物質および大気妨害の針を防ぐ圧縮空気を使用して。 （空気圧縮機は含まれていません）。

3. ステンレス鋼の買うこと容易な容易ではない概要の医学の針のノズル錆つくこと。

4. 針のノズルおよび針は用具なしで先を細くすることの関係を使用して座席を、容易に取り替えることができます針のノズルへの個々の損傷すぐに取り替えることができます容易にノズルを通して出します。

指定

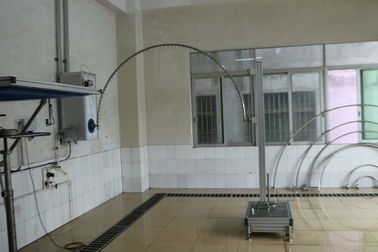

2. IPX3 および IPX4 SSW-1 のための振動の管のテスター

製品に関する情報:

振動の管のテスターは IEC60529 IPX3 および IPX4 の標準的な条件に従って設計され、製造されます。 それは電気機器の防水テストのために使用されます。

この装置の振動の管の部品は調節可能速度モーターおよびクランク リンク メカニズムによって制御されます。 この装置は ±175°with の ±60°to の場所からの振動を速度が角度を調節する機械を通して標準によって要求したもう 1 つ交換しています。

角度の調節は正確です。 構造は安定し、耐久です。 それは 90°can の回転が達成される回転段階が装備されています。 またクリーン ウォーターのろ過単位がピンホールが詰め込むことを防ぐことを装備します。

技術的な変数:

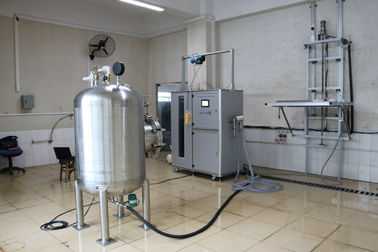

5. スマートな給水および制御システム WCS-1

製品に関する情報:

スマートな給水および制御システムは IEC60529 IPX1~IPX8 の標準的な条件および IEC 60598 の関連条件に従って設計され、製造されます。 それは照明器具のような電気電気器具の防水テストのために、使用されます。

技術的な変数:

1. スマートな給水および制御システムは適当にです:

（a） IPX1~IPX6 のための給水はテストを防水します

（b） IPX7 水液浸試験

（c） IPX8 水堅さテストのための水貯蔵

（d）全体防水装置のための自動制御

2. 給水方法: 一定した温度の給水、一定した流れの給水、一定した圧力給水

3. 給水制御プロセス: ユーザーがタッチ画面の水温の価値、水流の価値および水圧の価値、温度調整システム、電子メートルまたはデジタル圧力計の実時間モニター現在の値前もって調整した後、価値を PLC にデータ変換によって読込んで下さい、そして頻度コンバーターを通して自動的にポンプの回転速度を調節して下さい。

4. tempreture 制御に水をまいて下さい: PID システムは自動的に水 tempreture、範囲を制御し、検出します: 室温 | 95℃ （±1℃）。T

5. 大きい流れおよび小さい流れ 2 の方法給水があります。

6. 大きい流れの給水:

（a）それは IPX5~IPX6 IPX8 の強い水散水試験および水注入に適当です

（b）流れの範囲: 10~100L/min

（c）流れの正確さ: ±0.5L/min

（d）流量計: LWGY-15 タイプ タービン流量計

（e）水ポンプ: CHL8-60L6WBC のタイプ ステンレス鋼の遠心ポンプ

7. 小さい流れの給水:

（a）それは IPX1~IPX4 防水テストに適当です

（b）流れの範囲: 1~10L/min

（c）流れの正確さ: ±0.5L/min

流量計: LWGY-4 タイプ タービン流量計

（d）水ポンプ: CHL2-30L6WBC のタイプ ステンレス鋼の遠心ポンプ

8. 水貯蔵タンク:

（a）それは IPX5~IPX6 強い水散水試験、IPX8 の水注入、IPX7 液浸の水貯蔵に適当です

（b）容積: 550L

（c）次元: W600mmXD660mmXH1400mm

（d）観察窓: 強くされたガラス窓

（e）観察窓次元: W200mmXH1250mm

（f）深さのゲージ: ステンレス鋼

（g）の深さのゲージの高さ: 1300mm、accuracy1mm

（h）液体のレベル コントロール: 浮遊物スイッチ + 流出管

9. IPX7 液浸の自動上昇ブラケット

（a）持ち上がる間隔: 0~1250mm

（b）ブラケット次元: L400mmXW400mm

（c）ブラケットの負荷重量: 50Kg

10. IPX8 の制御

（a）圧力範囲: 0~0.6Mpa

（b）時間範囲: 0~999999s

11. 制御キャビネット:

（a）流れの検出: 電子流量計を通る流れ信号のフィードバック

（b）流れの設定: タッチ画面で置いて下さい

（c）温度の検出: PID

（d）コントローラー: 三菱 PLC

（e）友好的なインターフェイス: 7 インチ、色のタッチ画面

（f）制御機能: 一定した温度の給水、一定した流れの給水、一定した圧力給水およびテスト時間制御方式。

（g）の保護機能: 漏出保護、積み過ぎの保護、短絡の保護

12. フィルター: ステンレス鋼の貝、良いフィルター中心

13. ボディ材料: 産業アルミ合金

14. 外のり寸法: 1400mmX750mmX1600mm

15. 電源: AC 380V、50HZ
