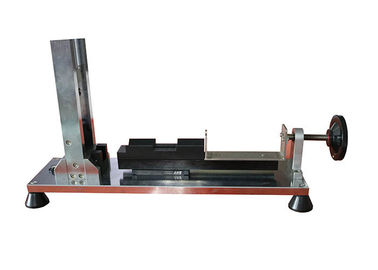

ばねによって作動させる影響のハンマーのための口径測定装置影響の試験機

ばねによって作動させる影響のハンマーのための口径測定装置影響の試験機


製品に関する情報:

ばねのハンマーのための口径測定装置は設計され、IEC60068-2-75 および GB2423.55 の標準的な条件に従って製造されて、0 と 2 J.間のばねのハンマーのテスターの口径測定のために使用されます。

目盛りを付けられたばねのハンマーの提供されたエネルギーのために直接測定することは困難であるのでこの装置の口径測定の原則は振子および低下の高さの固まりによって計算されるエネルギーの比較によって行います。

この装置の高リゾリューションの機能は 0.01J です。 装置の精密そして安定性を改善するためように解放メカニズムは設計で改良されます、ばねのハンマーの賃貸借契約、振子の棒および宇宙航空軸受けが輸入された良質の鋼鉄から成っているとき最高テストの振動影響を減らすことができます。


技術的な変数:


通知および維持:

1.The 振子の棒はばねのハンマーのテスターの前に誘発されます振動を備えることができません。
ばねのハンマーのテスターの後で解放の車輪を振る 2.Stop は誘発されます
3.Operating 環境: 25 ±5℃の温度 60-80% は、振動を防ぎます。
4.Lubricant はポインターの摩擦シートできれいになる必要性が喜ぶためにアルコールを使用すれば加えることができません。

ばねのハンマーの口径測定のプロシージャ:

口径測定の B.1 原則

この口径測定のプロシージャの原則は落下の固まりそして高さから計算される振子のエネルギーに、直接測定しにくいのばねのハンマーによって提供されるエネルギーを比較することです。

口径測定装置の B.2 構造

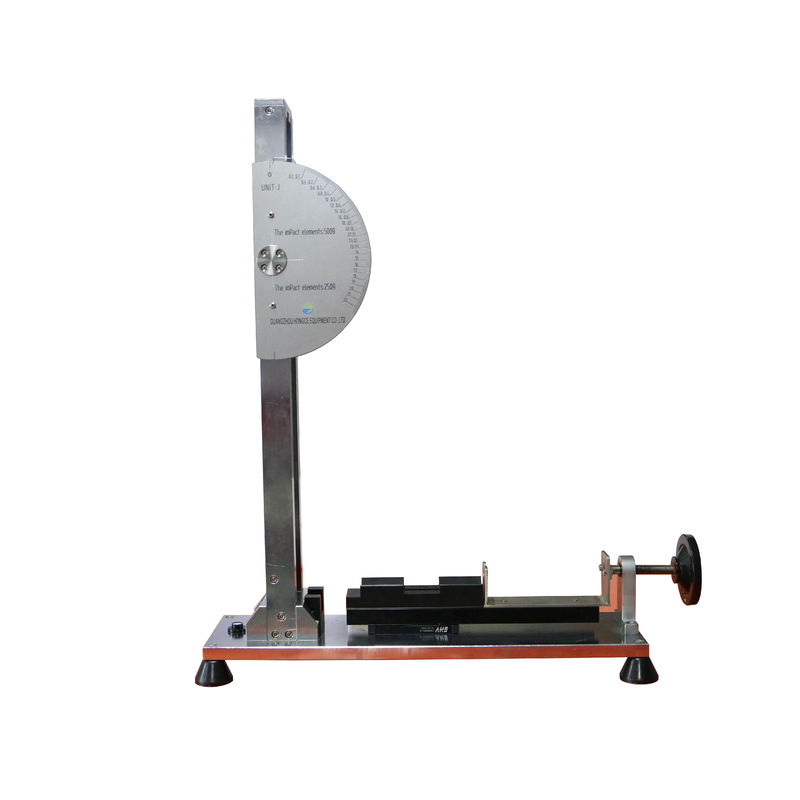

組み立てられた口径測定装置は図 B.1 で示されています。 フレームから離れて、主要な部品は軸受け「a」、抗力ポインター「b」、振子「c」、解放の基盤「d」および解放装置「e」です。

口径測定装置の主要な部品は図 B.2 で示されている振子「c」です。 この振子の低価格に鋼鉄ばね図 B.3 で示されている細部が付いている固定されます。 ばねはばねの鋼鉄固定されます、特別扱いを、振子「c」に堅く要求しません。

図 B.4 はある部品を大規模に示します

今年の春がと等しいエネルギー価値または 1 つ以下の J.のための表 1 で定義されたように特徴を持っている目盛り付けのばねのハンマーのために設計されていることが注意されるべきです。 2 J のために定義されるように特徴を持っている目盛り付けのばねのハンマーのために目盛り付け装置の振子のばねは別の設計である必要があります。

ポインターの適した摩擦特徴を得るためには、厚い編まれた布の部分は軸受けの金属表面、曲がるピアノ線の間に小さい力が布に対して出るように置かれます。

解放装置が口径測定装置の口径測定の間に取除かれるので、解放装置はねじによって解放の基盤に固定されます。

口径測定装置の口径測定の B.3 方法

口径測定装置の口径測定は図 B.5 に示すようにばねハンマーから、取られる口径測定の顕著な要素「g」の使用によってもたらされます。 口径測定の前に、解放装置は口径測定装置から取除かれます。

口径測定の顕著な要素は横の平面で置かれる懸濁液ポイント、振子と口径測定の顕著な要素間の接触のポイントの上の 2000 の mm からの 4 本のリネン糸「h」によって後者が残り位置にあるとき中断されます。 口径測定の顕著な要素が振子に対して振れる、動的条件の下の接触のポイントは残り位置の接触のポイントの下に、「k」を、です 1 つ以下の mm 指します。 懸濁液ポイントは両方の接点間の相違と等しい間隔にそれから上がります。

懸垂装置が調節される場合、口径測定の顕著な要素「g」の軸線は振子「c」の影響の表面に直角であり、口径測定の顕著な要素は影響の今横です。

口径測定の顕著な要素が残り位置にあるとき、口径測定装置はポイント「k」が口径測定の顕著な要素の頭部で丁度置かれるように置かれます。

信頼できる結果を得るためには、口径測定装置は建物の構造一部分への大きいサポートに堅く、例えば固定されます。

落下の高さは口径測定の顕著な要素の重心で測定され、測定は適用範囲が広いホースによって相互に連結される 2 本のガラス管「j から」成っている液体レベル装置の使用によって促進することができます。 ガラス管の 1 つは固定スケールと「私」であり。

口径測定の顕著な要素は破裂させたとき口径測定の顕著な要素の解放を引き起こす薄い糸「m」によって上部の位置で握られるかもしれません。

口径測定装置を量るために、円は振子の軸受けによって一致するこの円の目盛板、中心およびそのような物である半径で円が抗力ポインターに伸びること引かれます。 この円で、後者が残り位置の振子が付いている接触に持って来られるとき図 B.6 で示されているゼロ ポイント 0 J は抗力ポインターによって示されるポイントで印が付いています。

口径測定は ± 408 の mm のの落下の高さと 1 つの mm 達成される 250 g.の口径測定の顕著な要素との 1 つの J の影響エネルギーとなされます。

1 つの J に相当する目盛板のポイントは中断された口径測定に顕著な要素が振子のばねのポイント「k に対して」振れるようにすることによって得られます。 振子に当った後、口径測定の顕著な要素は動きません。 操作は 10 回少なくとも繰り返され、1 つの J ポイントは抗力ポインターの徴候の平均です。

スケールの他のパイントはそれから次の通り定められます:

a) 直線は円および 0 J ポイントの中心を通して引出されます;

b) このラインの 1 つの J ポイントの直角投射は P によって示されます;

c) ポイント間の間隔は 10 の等しい部に 0 J および P 分けられます;

d) 各々の分割ポイントを通して、ラインは行 J-P へ 0 引出された垂直です;

e) これらのラインと円間の交差は 0.1 J と等しい影響エネルギーの価値に対応します; 0.2 J; 0.9 まで J。

同じ主義は 1 つの J ポイントを越えるスケールの延長に使用することができます。 目盛板「f」の部分は図 B.6 で示されています。

口径測定装置の B.4 使用

目盛りが付いているべきばねのハンマーは解放の基盤に置かれ、次に 3 回解放装置によって作動します; それは手動で解放されません。

各操作のために、目盛りが付いているべき別の位置でばねのハンマーの顕著な要素は回ります。 口径測定装置の 3 つの読書の平均値は標本の影響エネルギーの実際の価値であるために取られます。
