商品の詳細

家製品

電気自動車水環真空ポンプ自動クランプ総合性能試験台

ブランド名:	HongCe
モデル番号:	WPT-9
MOQ:	1セット
価格:	交渉可能
支払条件:	L/C、T/T
供給能力:	月額30セット

詳細情報

製品の説明

詳細情報

起源の場所:

中国

証明:

Calibration certificate(cost additional)

パッケージの詳細:

合板

製品の説明

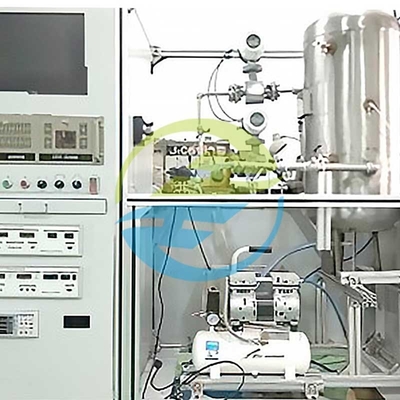

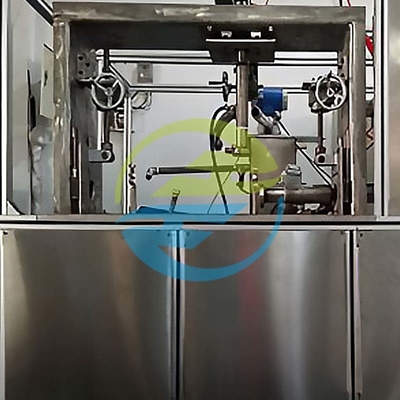

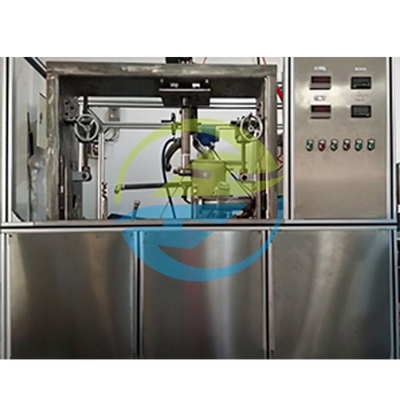

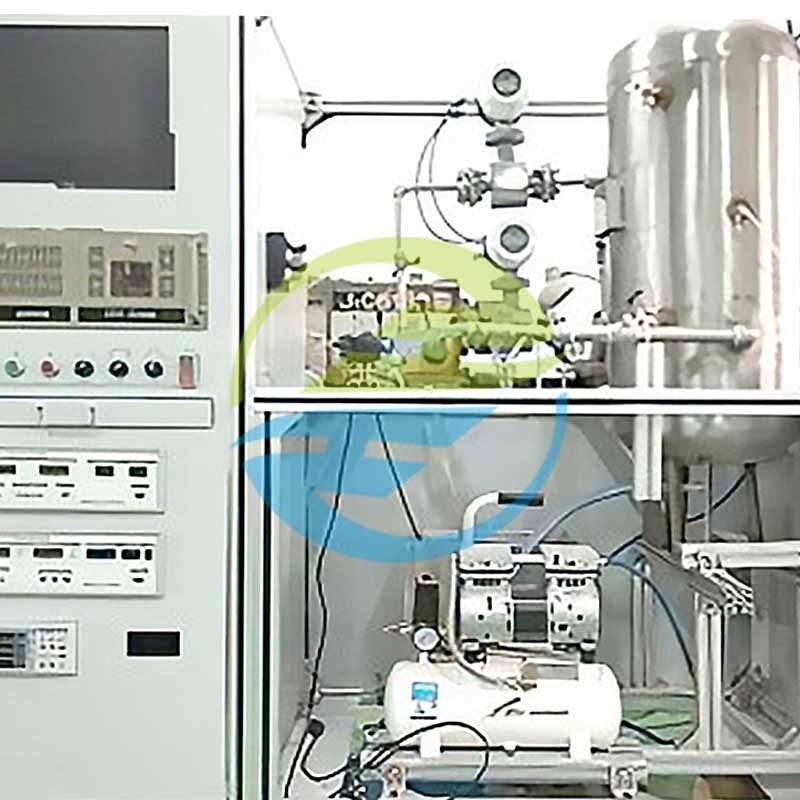

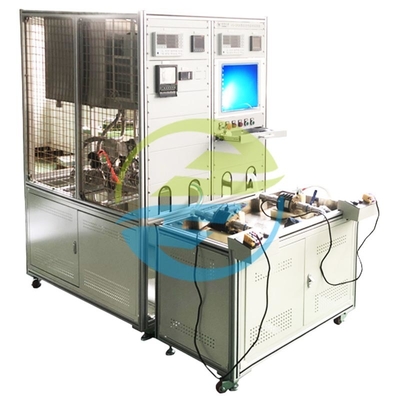

電気自動車ウォーターリング真空ポンプ自動クランプ総合性能試験台

製品紹介

WPT-9電気自動車ウォーターリング真空ポンプ自動クランプ総合性能試験台は、真空ブレーキシステムやエアコン補助ポンプなど、新エネルギー車の主要コンポーネント向けの専門試験装置です。サーボ駆動の自動クランプ機構を採用し、被試験ポンプの位置決めと固定を15秒以内に完了します。高精度センサーセットとインテリジェント制御システムを搭載し、真空度、流量、電力、温度など12の主要パラメータを同期的に収集します。試験データはリアルタイムで産業グレードのデータベースにアップロードされ、トレーサビリティと分析を可能にします。
従来のハンドテスト装置と比較して、この試験台は「自動クランプ+フルパラメータクローズドループテスト」をコアな利点としています。手動介入によるエラーを削減し（試験再現性誤差≤0.5%）、φ20～φ100mm口径のウォーターリング真空ポンプに対応しています。量産ラインの効率的な試験ニーズに対応し、企業の製品歩留まりと研究開発効率の向上に貢献します。

製品の特徴

完全自動化プロセス: サーボモーター駆動のクランプ機構により、ポンプの位置決め、シール、試験、取り外しをワンクリックで完了し、手動操作を80%削減し、人的ミスを最小限に抑えます。
高精度試験能力: 輸入圧力センサー（0.1%FS精度）と電磁流量計（±0.5%測定誤差）を採用し、真空度、流量などのパラメータの正確で信頼性の高い試験を保証します。
マルチパラメータ同期取得: 真空度、流量、回転速度、電力、入出温度差など12のパラメータの同時モニタリングをサポートし、1kHzのサンプリング周波数で瞬時の性能変動を捉えます。
柔軟な互換性設計: φ20～φ100mm口径のウォーターリング真空ポンプに対応し、調整可能な治具により、頻繁な治具交換なしに、さまざまな自動車メーカーのカスタムポンプモデルに対応します。
インテリジェントデータ分析: 産業グレードの試験ソフトウェアを搭載し、データ曲線と合格レポートを自動的に生成し、MESシステムとの統合をサポートして、生産データのクローズドループ管理を実現します。
安全保護システム: 過圧保護、漏れ保護、非常停止装置を装備し、ISO 13849-1安全規格に準拠し、安全で安定した試験プロセスを保証します。

国際参照規格

ISO 9906:2012 回転力学ポンプ - 水力性能受入試験
- 条項4.3：ポンプ装置の真空度と流量試験の精度要件と方法を指定
- 条項5.2：試験システムの校正サイクルと許容誤差範囲を定義

IEC 60034-1:2019 回転電気機械 - パート1：定格と性能
- 条項10.3：モーター電力試験の測定方法と計器精度規格

SAE J1211:2020 自動車用油圧ブレーキシステムコンポーネントの試験手順
- 条項7.2：真空ブースターポンプの耐久性サイクル試験要件（故障なしで≥100,000サイクル）

ASTM F2808-16 道路車両用流体力学ポンプの性能に関する標準試験方法
- 条項6.4：ポンプ漏れ率試験の圧力保持時間と許容漏れ

製品の用途

生産ラインにおける電気自動車ウォーターリング真空ポンプの工場性能試験と品質スクリーニング
研究開発中のポンプ構造最適化のための性能検証（例：真空度向上、エネルギー消費量削減試験）
アフターサービスメンテナンスにおける故障診断と性能回復評価
第三者試験機関によるポンプ製品の適合性認証試験

技術パラメータ表

技術パラメータ	仕様
モデル	WPT-9
試験対象の種類	電気自動車ウォーターリング真空ポンプ（車載/ブレーキ/エアコン）
試験精度	圧力：±0.1%FS; 流量：±0.5%FS
真空度測定範囲	-0.1MPa～0MPa
流量測定範囲	0～500 L/min
回転速度測定範囲	0～3000 r/min
電力測定範囲	0～5 kW
温度測定範囲	-20℃～150℃
自動クランプ時間	≤15秒
単一試験サイクル	設定可能（10秒～30分）
耐久性試験サイクル	0～1,000,000サイクル（プログラム可能）
電源要件	AC 380V ±10%、50Hz、3相
空気供給要件	0.6～0.8 MPa（乾燥圧縮空気）
装置寸法	1800mm × 1200mm × 1500mm
装置重量	約850 kg
オペレーティングシステム	Windows 10 Industrial Edition
データ保存容量	≥100,000件の試験記録
通信インターフェース	Ethernet/RJ45、RS485
動作環境温度	5℃～40℃
相対湿度	≤85% RH（結露しないこと）
