| ブランド名: | HongCe |
| モデル番号: | hcrtb-002 |
| MOQ: | 1 set |
| 価格: | 交渉可能 |
| 支払条件: | L/C, T/T |
| 供給能力: | 10 sets per month |

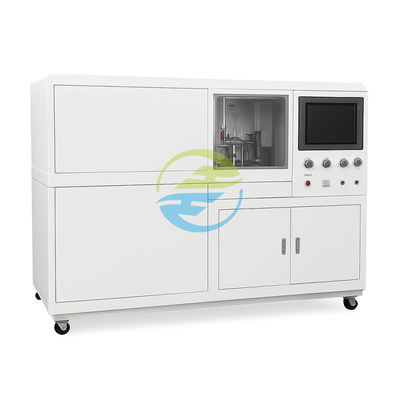

全自動ガスリレーテスター IEC 60255 認証 0.6-4.2m/S インテリジェント流量テスター
製品説明
HC-TRB-002は、産業グレードの統合設計を採用し、3つの独立した検出パイプシステム（φ25/50/80mm）、CANバス高速データ収集アーキテクチャ、およびベクトル周波数変換電流安定化技術を統合しています。これにより、ガスリレーの流量、体積、密閉性、油量不足を全自動で正確に検出できます。また、オプションのオイル遮断バルブとφ40mmの直径をサポートしています。
製品の用途
電力会社、変圧器メーカー、試験機関向けに、IEC規格に準拠したラボグレードの検証プラットフォームを提供し、変圧器の故障（内部放電や油のクラッキングなど）が発生した場合にガスリレーの信頼性の高い動作を保証し、重大な事故を防止します。
製品のハイライト
マルチキャリバーインテリジェント適応
3つの独立したパイプ設計（φ25/50/80）で、それぞれに専用の流量安定化ストレートパイプセクションがあり、ISO 5167の流体計測仕様を満たしています。
デュアルフロート/フラッパーリレーをサポートし、世界をリードするモデルと互換性があります。
ゼロエラー検出システム
ギア計量ポンプパルス計数：体積検出精度±0.1mL（業界標準の1.0％を超える）。
ベクトル周波数変換流量制御：オイルポンプの脈動を排除し、流量安定性±0.3％F.S.を実現。
インダストリー4.0レベルの制御
19インチ静電容量式タッチスクリーン+ HMIシステム、ワンクリックA4/Wi-Fiレポート生成。
CANバスアーキテクチャ：3対の重/軽ガス信号を同期的に収集し、故障診断応答時間は<50ms。
安全保護
304ステンレス鋼構造+ IP54保護等級、油温加熱システム（-10℃～50℃適応）。
油圧センタリングクランプ機構（同心度偏差<±3mm）により、油の飛散を防止。
国際参照規格
IEC 60255-1:2022、リレーの電気的性能と安全性の仕様、動作特性の完全認証
ISO 5167-1:2022、差圧流量計の測定仕様、定常流のためのストレートパイプセクションの準拠設計
IEEE C57.104-2019、油浸機器の故障ガス分析、油量不足状態記録の自動トリガー
IEC 60529:2013、保護等級（IPコード）、IP54認証（防塵および防沫）
技術仕様
|
パラメータ |
仕様 |
精度/コンプライアンス |
|---|---|---|
|
規格認証 |
IEC 60255-1:2022、ISO 5167-1:2022、IEEE C57.104-2019 |
完全準拠 |
|
流速試験 |
φ25ポート：0.6～4.2 m/s |
±0.3% F.S. |
|
体積校正 |
0～950 mL |
±0.1 mL（業界標準を超える） |
|
密閉試験 |
圧力：0～250 kPa（デジタル制御） |
圧力安定性：±0.1% |
|
互換性のあるリレータイプ |
フラップタイプ、ダブルフロートタイプ（グローバルスタンダード） |
— |
|
ポート互換性 |
標準：φ25/φ50/φ80 mm |
— |
|
流量計クラス |
0.5グレードパルス出力 |
ISO 4064認証 |
|
制御システム |
産業用PC + PLC、19インチ静電容量式タッチHMI |
WIN OS、リモートアップグレード |
|
データ収集 |
CANバスアーキテクチャ |
応答時間<50 ms |
|
データインターフェース |
イーサネット、SQLデータベース、QMS/MES統合 |
— |
|
油圧クランプ |
自動センタリング機構 |
304ステンレス鋼構造 |
|
安全保護 |
防爆シールド+ IP54等級（IEC 60529:2013） |
オイル漏れ防止 |
|
油温制御 |
加熱システム：-10℃～50℃環境適応 |
— |
|
電源 |
AC 380V±10%、50/60Hz、9.5 kW |
— |
|
寸法（L×W×H） |
2900×650×1600 mm |
— |
|
重量 |
1300 kg |
— |
