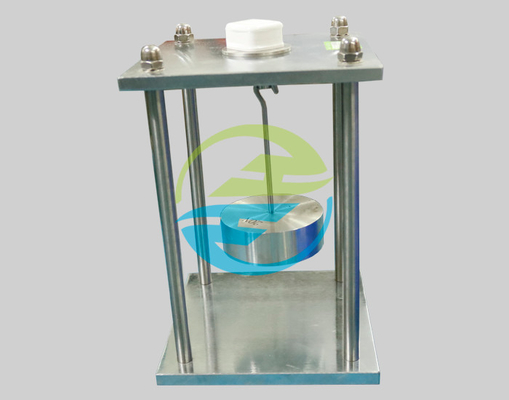

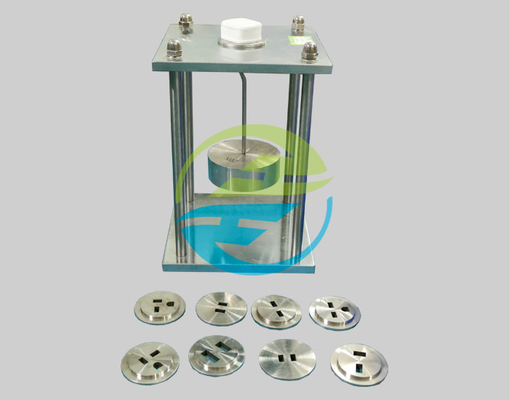

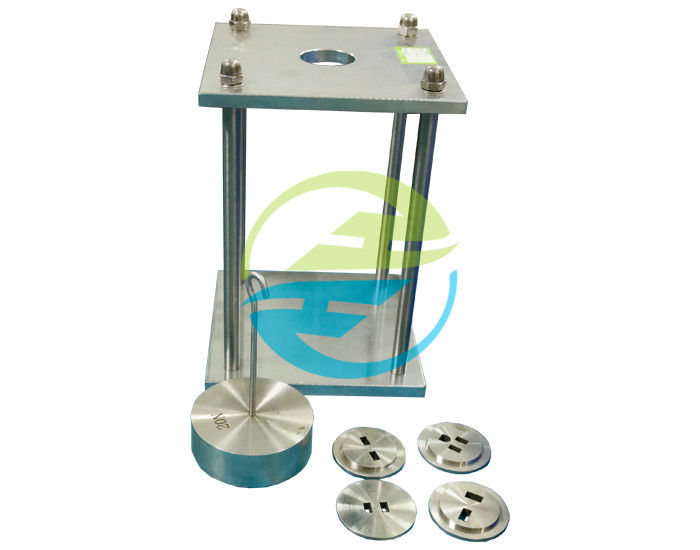

IEC 60884.1 プラグソケットテスト ステンレス鋼プラグ固さ試験装置 HC9928

プラグの固定性試験装置

スタンダード:

IEC 60884-1 "家庭用および類似用途のプラグと電源出口" 第1部分:一般要件 第24項10図30

標準的な説明:

プラグは,図30の例のようにプラグのピンに適した穴を備えた硬い鋼板の上に置く.

穴の真ん中の距離 (例えば,d1 と d2) は,プラグの標準シート内の各ピンの横断面の周りを囲む円の中心間の距離と同じである..

各穴の直径は,ピン+ (6 ± 0,5) mmの横断面の周りを囲む円の直径に等しくなければならない.

ピンを囲む円の中心と穴の中心が一致するようにスチールプレートにプラグを配置する.

表16の最大引力に等しい引力Pは,ピンの長長軸の方向で各ピンに1分間,振動なしに適用される.

引力は,暖房室内にプラグを設置してから1時間後に (70 ± 2) °Cの温度で加熱キャビネット内に適用されます.

試験終了後,プラグを環境温度に冷却させ,プラグ体内のピンは1mm以上移動していないことを確認しなければならない.

試験サンプル:プラグ,ピン

パラメーター:

適用:

プラグとプラグピンの固さをテストするために使用される.プラグはプラグのピンに適した穴を備えた硬い鋼板に置かれます. The distance between the centers of the holes shall be the same as the distances between the centers of the circle circumscribed around the cross-sectional area of each pin in the standard sheet of the plug.

試験方法

1最初の使用前に,ユーザーは,試験装置をより効率的かつ適切に使用し,試験を完了するために,関連する基準を熟知する必要があります.

2ピンを囲む円の中心と穴の中心が一致するように,プラグは鋼板の上に配置されます.試験プラグをピンに沿った軸の方向でソケットに挿入する. その後,プラグは温度 (70 ± 2) °Cの加熱キャビネットに置かれ, 1h後,引き力加熱キャビネット内部に適用されます.

3プラグの形に応じて固定装置を選択し,それをプラグとしっかりと接続してください (引き力を行なうとき,それは松散しないようにしてください)

4引力重量を表16の最大引力に応じて選択します (重さは上位配置によって達成できます).重量はクランプのリングに固定され,慎重に操作します.爆発的な緊張を発生させない.

5試験終了後,各プラグピンに1分間力をかけます.プラグが環境温度に冷却され,プラグボディ内のプラグピンの移動が1mmを超えないことを確認しなければならない..

6試験終了後,装置の清掃とソケットの保守に注意してください.
