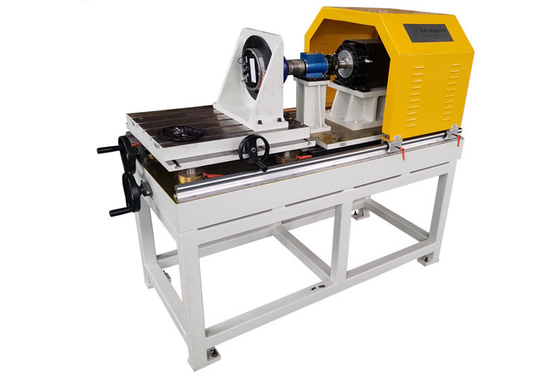

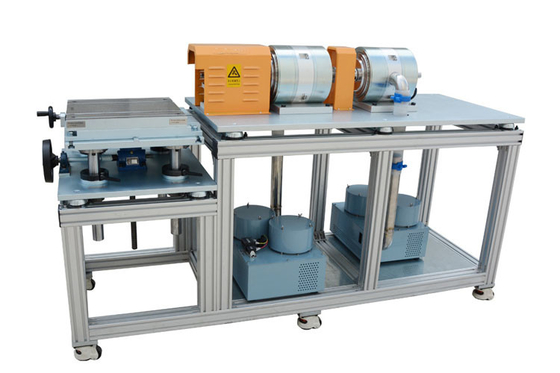

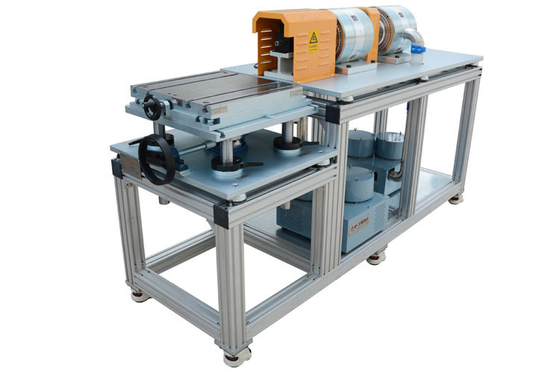

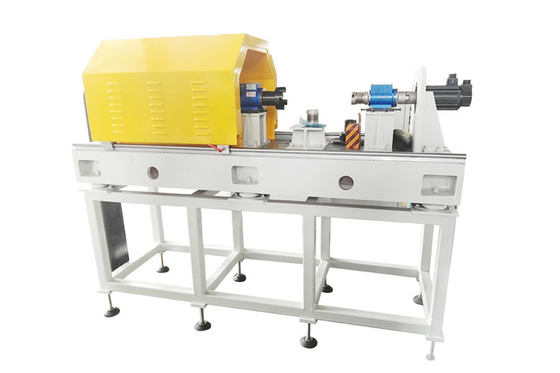

モーター試験台の導入:

高速・高功率モーター試験台 (試験システム) は,新エネルギー車両駆動モーター,高速空気圧縮機モーター,そして高速磁気浮遊モーター試験されるモーターに応じて設置プラットフォームを設計し,端フレンズ設置構造またはベース設置構造を選択できます.

モーター試験台は,主にモーターの入力電圧,入力電流 (AC/DC),入力電量,パワーファクタ (AC),出力トルク (ノーマルトルク,ブロックトルク,スタートトルク) をテストするために使用されます.最大トルク効率性 温度上昇 振動 騒音 などモーターの総合的な性能を評価し,R&Dのための正確なパラメータベースを提供するために,タイプテストと工場テストを実行することができますモーターの総合的なパフォーマンステストベンチは,すべての種類の非同期モーター,同期モーター,永久磁石モーターをテストすることができます.ACモーター新エネルギーモーターなどです

主な部位 モーターテストシステム:

モーターテストベンチには主にダイナモメーター,制御システム,電気パラメータ測定システム,機械構造,モニタリングソフトウェアが含まれます.

モーターテストベンチの主な試験項目:

制御装置を搭載したモーターの動力とトルク特性試験

制御装置のモーターの温度上昇試験

制御器を固定した回転器の試験

モーター制御器の制御戦略開発の検証試験

制御装置付きモーター 最大速度の試験

制御装置によるエンジンのブレーキ再生エネルギーフィードバック試験

モーターの外部特性試験

モーターとコントローラ・パワートレインの開発とマッチング最適化試験

モーターと制御装置の動力系の性能試験および校正試験

効率マップ試験

加速応答試験

トークレスポンスの試験

安定状態の周期的な負荷の耐久性試験

モーター試験装置のパラメータ:

会社のプロフィール:

広州ホンセ設備株式会社生産基地は,広州南鉄道駅に隣接するフォシャンサンシャンニュータウンに位置しています. 我々は,エネルギー効率試験装置,性能試験装置,IP試験装置,家電試験装置,燃やす可能性試験装置,ヘリウム漏洩試験装置ケーブル試験装置バッテリー試験装置国内外の多くの計測機関と認証機関との良好な顧客関係を確立しています研究室や研究開発機関TUV Rheinland,TÜV SÜD,SGS,Bureau Veritas,UL,BSH,Intertekなどの知名組織を含む.

高技術企業として,私たちは先進機器技術と優れた製品品質に頼って,高品質の機器とソリューションを顧客に提供することにコミットしています.私たちの製品は,家電のエネルギー効率試験システムと性能試験システムをカバーします顧客がエネルギー効率と製品性能を評価し,向上させることを目的としています.我々はまた,私たちの顧客の多様なニーズを満たすために全体的な実験室建設サービスを提供します.

技術革新と製品改良に専念する 専門的な研究開発チームを持っています市場需要を満たし,当社の製品の安定性と信頼性を保証する新しい製品を導入し続けます.

広州ホンチェ設備株式会社は常に"顧客第一,品質第一"という原則を堅持し,常に卓越性を追求してきました.私たちは,高品質の製品と専門的なサービスを顧客に提供し,競争市場で成功するのを助けるためにコミットしています.

広州・ホンチェ・エクピュートメント株式会社へのご興味に感謝し,一緒により良い未来を創り,発展するための長期間のパートナーシップを確立することを楽しみにしています.

よくある質問

1この"シングルステーション"の高速で高電力モーターテストベンチの 基本テスト能力は? どの範囲のパワーと回転速度に対応できるのか?
この試験台は,高速で高性能モーターの性能検証のために特別に設計されています.試験能力は幅広い範囲をカバーします:

パワーとトルク: 100 kW から 2,000 kW (またはそれ以上) までの電力を有するモーターの試験をサポートし,連続トルク能力が500 N·mを超えます.

回転速度範囲:高速モーターの開発傾向に沿うため,最大速度は通常20,000〜50,000rpmに達します.新エネルギー車両の駆動エンジンの試験要件を満たす高速空気圧縮機モーター,特殊航空宇宙モーター

電圧と電流: このシステムは,1200Vまでの電圧と1,200Aまでの電流に対応し,現代のモーターテストシナリオの高電圧,高電流要件に対応します.

2このベンチが実施できる 具体的なテストは? 標準的なテスト基準は?
答え: このテストベンチは,モータータイプ試験と工場受容試験に必要なコアテストを実行できる包括的なパフォーマンス評価システムです.

基本試験機能:効率と損失のマッピング,温度上昇試験,負荷特性試験,過負荷能力試験,ロックローター試験,動的応答特性試験 (トルク/速度ステップ応答など)システムには4つの四面体での操作能力があり,さまざまな動作条件下で,モーターと発電状態の両方をシミュレートすることができます.

規格の遵守:試験手順と精度仕様は,IEC 60034シリーズ,IEEE 112などの主流の国内および国際規格を厳格に遵守します.中国国家規格 GB/T 1032 (三相インダクションモーターの試験方法) と GB/T 22669 (三相常磁気同期モーターの試験方法).

3"単一ステーション"設計とは何か?この設計がテストにとってどのような意味を持つのか?
答え: "単一ステーション"とは,試験台で一度に1つのモーターのみを設置し試験することが可能であることを意味します.パラレル試験用に設計された多ステーション生産ライン試験機器とは異なりこの設計は主にR&D,検証,性能校正段階のために設計されています.

重要性と利点: 単ステーション設計により,より洗練された強力なテストベンチ構造が可能になり,例外的な制御精度 (例えば,トルク制御精度 ± 0) を提供します.測定の精度 (e)±0.2% FS のトルク測定精度) により,エンジニアは,深いモーター分析を行い,複雑なカスタムテストシーケンスを実行できます.環境シミュレーション (温度測定) のような高度な機能を統合します量産ラインの試験では同等の能力がない.

4システムでは,どのように高精度なデータ収集と制御を実現するのですか? 基本的なサブシステムは何ですか?
回答: 高精度は,モジュール型高性能システムアーキテクチャから生じる.完全なテストベンチは,通常,以下のコアサブシステムを統合する.

ダイナモメーターと負荷シミュレーション:その核心には,4つの四角形変頻ドライブ (VFD) によって制御されるダイナモメーターがあります.負荷条件をゼロから最大速度まで正確にシミュレートできる.

高精度測定システム: パワーアナリスト (例えばWT3000シリーズ,精度0.1級),高帯域幅トルクセンサー (例えばHBM T40シリーズ,精度±0.1%) を統合する.電気および機械パラメータの正確な追跡を保証する速度センサー.

リアルタイム制御とデータ取得プラットフォーム:DSPや産業用PCをベースとした制御システムで,LabVIEWのようなプロテストソフトウェアと組み合わせた1kHzを超えるトルク測定リフレッシュレートを可能にする.自動化試験プロセス制御と同期データ収集と分析

5このテストベンチは,モーターの実際の動作環境をシミュレートできますか?
リアルな操作条件下で 性能と信頼性を正確に評価するためにテストベンチは幅広い環境シミュレーションと機能拡張オプションをサポートします含め:

電気環境シミュレーションバッテリーシミュレーターや二方向DC電源を統合し,様々なタイプのバッテリー (LFPや三次リチウムなど) の充電/放電特性をシミュレートする気候と環境シミュレーション:オプションの高低温環境室を装備このシステムは, -45°Cから+120°Cの範囲でモーターとその制御装置の極端な温度試験を可能にします.温度湿度サイクルや熱ショックなどの老化条件のシミュレーション

振動と信頼性のモニタリング: システムは拡張可能なオンライン振動モニタリングと分析機能をサポートします.ローヤリングや歯車などの重要な部品の初期欠陥特性をリアルタイムで検出し,その使用寿命を評価できるようにする.
