IPX8防水進入保護試験装置500Lの水漕へのIEC 60529 IPX1

IPX8防水進入保護試験装置500Lの水漕へのIEC 60529 IPX1

IPX8防水進入保護試験装置500Lの水漕へのIEC 60529 IPX1
IEC 60529 IPX1 To IPX8 Waterproof Ingress Protection Test Equipment 500L Water Tank
IPX8防水進入保護試験装置500Lの水漕へのIEC 60529 IPX1
商品の詳細:
起源の場所: 中国
ブランド名: HongCe
証明: Third part calibration certificate(cost additional)
モデル番号: HH0820
お支払配送条件:
最小注文数量: 1セット
価格: Negotiatable
パッケージの詳細: 合板
受渡し時間: 30仕事日
支払条件: T/T
供給の能力: 1ヶ月あたりにセット1
連絡先
詳細製品概要
IPX1~2点滴注入の開き: Φ0.4mm IPX1~2穴の間隔: 20mm
IPX3~4圧力計: 0~0.25MPa IPX5~6ノズルの直径: 6.3mm/12.5mm
水漕の容積: 500L コントローラー: Plc
IPX7持ち上がる間隔: 0~1200mm IPX8最大限圧力: 6棒
ハイライト:

防水進入保護試験装置

,

IEC 60529の進入保護試験装置

,

IPX8進入保護試験装置

IPX8防水進入保護試験装置、500L水漕へのIEC 60529 IPX1



この頃は、屋外に使用されるますます電子プロダクトがあり防水テストは防水テストの後やっと私達が持っている工場によって製造されたプロダクトはまだ屋外の粗い条件の安定した性能を維持できるかどうか判断するべき基礎をできるので、プロダクトのための非常に重要なリンクある。従って、IPの防水等級テストは必要なプロジェクトである。
防水テストは電子工学および電気技師のランプ、電気キャビネット、電子部品、自動車、交通機関、外部デバイスの分野のプロダクトの貝の保護等級テスト(IPの防水等級テスト)に等主に適当である。プロダクトの性能が証明によって関連した標準の条件を満たすプロダクトの設計、改善、証明および出荷検査を促進するためにかどうか、判断しなさい。       進入保護テスト



標準:

エンクロージャ(IPコード)、節14.2.1、14.2.2、14.2.3、14.2.4、14.2.5、14.2.6、14.2.7、14.2.8、および図3、図4、図5および図6、IPX1、IPX2、IPX3、IPX4、IPX5 IPX6、IPX7およびIPX8の表3.によって提供される保護のIEC60529程度。



適用:

第2独特の数字によって示される水の進入に対して保護のある程度をテストすることを使用する。 進入保護試験装置



二番目に

特徴

数字

保護のある程度

テスト

条件は、見る

簡潔な説明 定義
0 非保護される - -
1 縦に下る水低下から保護される 縦に下る低下は悪影響をもたらさない 1 4.2.1
2 エンクロージャが1まで5°を傾けたときに縦に落ちる水から保護されて落ちる

縦に下る低下はいいえ持っていない

エンクロージャがあらゆる角度で垂直の1まで5°どちら側でも傾く場合の悪影響

1 4.2.2
3 噴霧水から保護される 水垂直のどちら側でも60°までの斜めにもたらさない悪影響を吹きかかった 1 4.2.3
4 水をはねかけることから保護される あらゆる方向からのエンクロージャに対してはねかけられた水は悪影響をもたらさない 1 4.2.4
5 ウォーター ジェットから保護される あらゆる方向からのエンクロージャに対してジェット機で写し出された水は悪影響をもたらさない 1 4.2.5
6 強力なウォーター ジェットから保護される あらゆる方向からのエンクロージャに対して強力なジェット機で写し出された水は悪影響をもたらさない 1 4.2.6
7 水の一時的な液浸の効果から保護される 悪影響を引き起こす量によりの水の進入はエンクロージャが圧力および時間の標準化された条件の下の水で一時的に浸る場合可能ではない 1 4.2.7
8 水の連続的な液浸の効果から保護される

量のもたらすことの水の進入

悪影響はエンクロージャが一致するが、製造業者とユーザーの間で数字7より厳しくであって下さい条件の下の水で絶えず浸る場合可能ではない

1 4.2.8
9

高圧および温度から保護される

ウォーター ジェット

あらゆる方向からのエンクロージャに対して高圧および高温で写し出された水は悪影響をもたらさない 1 4.2.9

表3 –水に対する保護のある程度は第2独特の数字によって示した

変数:

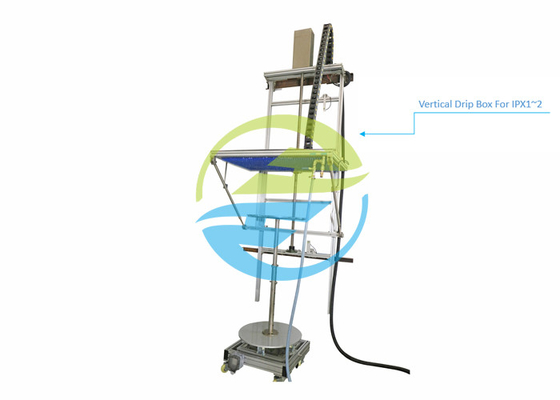

1. 縦に下る水低下から保護される
適用 IPX1をのIPX2テスト行なうために適用する。
雨区域 1000mmX600mm
タンク材料 ステンレス鋼
滴る開き Φ0.4mm
穴の間隔 20mm
降雨量の流れ 1mm/Min、3mm/Minのユーザー セット変数(間違い:+ 0.5mm/分)。
水滴る高さ 200mm (試験装置による自動制御)
テスト時間 10Minは必要性に従って、置くことができる
流出 テストが完了した後自動的にタンク水を空けること
ボディ材料 産業アルミ合金
次元(LxDxH) 1100X1200X2600mm
機械構造 壁の台紙
空気圧縮機(任意、含まれていない) 無声空気圧縮機
2. 吹きかけ、はねかけることから保護される水(振動の管)に
適用 IPX3をのIPX4テスト行なうために適用する。
給水

包含のない水流rate>10L/min±5%のクリーン ウォーター。

この装置はクリーン ウォーターのろ過単位が装備されている

振動の管のサイズ

R400、R600のR800振動の管と標準的な来ること

(他のサイズR200、R1000、R1200、R1400、R1600mmは任意である場合もある)、ステンレス鋼

水たまり Φ0.4mm. 進入保護試験装置
2つの穴の含まれた角度 IPX3:120°;IPX4:180°
振子の角度 IPX3:120°;IPX4:360°
速度を雨が降ること

IPX3:4s/time (2×120°);

IPX4:12s/time (2×360°);

水流 振子のサイズおよびピン ホール(穴ごとの0.07 L/minX)の数に従って置くことができる
テストの時間 0.01S~99時間59minsは、前もって調整することができる
圧力計 0~0.25MPa
場所の条件

専用されていたIP防水テスト部屋は、地面照明と平らなべきである

10A装置に使用する防水漏出スイッチ(かソケット)。流入および排水のよい機能を使って。地上の取付け

区域 振動の管に従って選んだ
3. 吹きかけ、はねかけることから保護される水(スプレー ノズル)に
給水 水流率は包含なしに50~150kpaクリーン ウォーターである。
スプレー ノズル変数

外的な直径:Ф102mm

球形の直径:SФ75.5mm

中間の穴があり、含まれた角度が30°の穴の内部円に24の穴がある。含まれた角度が15°。合計の121の穴の穴の外的な円に96の穴がある。

穴径:Ф0.5mm

それは黄銅から成っている。

水流 10L/min±5%の流れメートルは調節可能である
圧力計の範囲 0~0.4Mpa
バッフル 取り外し可能
圧力計 0~0.25MPa
4. ウォーター ジェットおよび強力なウォーター ジェットから保護される
適用 IPX5をのIPX6テスト行なうために適用する。
給水

IPX5:水流率> 12.5L/min±5%;

IPX6:水流率>100L/min±5%;

それをステンレス鋼の水漕および加圧装置によって達成することができる

ノズルの直径 IPX5:Ф6.3mm;IPX6:Ф12.5mm
水流 IPX5:12.5±0.625L/min、IPX6:100±5 L /min;流れメートルは調節可能である
ジェット機 ノズルからのエンクロージャへの間隔 2.5~3m
テストの時間 1min/m以下² (3分以下)
圧力計 0~0.25MPa
5. 水および電気制御キャビネットの一時的な液浸の効果から保護される
適当

(a) IPX1~IPX6防水テストのための給水

(b) IPX7水液浸試験

(c) IPX8水堅さテストのための水貯蔵

(d)全防水装置のための自動制御

水貯蔵タンク

それは適当IPX5~IPX6強い水散水試験、IPX8の水注入、IPX7液浸の貯蔵に水をまくためにである

容積:500L

次元:W600mmXD660mmXH1300mm

観察窓:強くされたガラス窓

観察窓次元:W200mmXH1250mm

深さのゲージ:ステンレス鋼

深さのゲージの高さ:1200mmの正確さ1mm

液体のレベル コントロール:浮遊物スイッチ+流出管

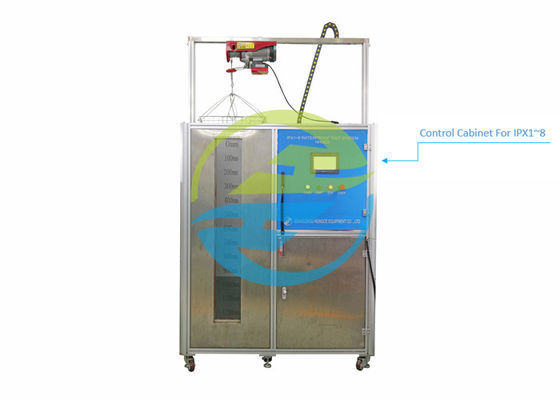

制御キャビネット

流れの検出:電子流量計を通る流れ信号のフィードバック

流れの設定:タッチ画面で置きなさい

コントローラー:PLC

制御機能:一定した流れの給水、一定した圧力給水およびテスト時間制御方式。

保護機能:漏出保護、積み過ぎの保護、短絡の保護

IPX7液浸の自動上昇ブラケット

持ち上がる間隔:0~1200mm

ブラケット次元:L400mmXW400mm

ブラケットの負荷重量:50Kg

6. 水の連続的な液浸の効果から保護される
適用 IPX8テストを行なうために適用する。
圧力容器 ステンレス鋼 タンク、直径0.8メートル、高さ1メートル
圧力調整範囲 0 | 6bar (カスタマイズすることができる)
圧力システム ステンレス鋼 ポンプ+頻度コンバーター
圧力計の正確さ 0.25度、範囲:10bar
テストの時間 0-99min
最大限圧力 6棒
圧力保護 圧力スイッチ保護
7. 回転盤
回転盤の直径 Ø600mm
サンプル ホールダー Ø600mm
回転盤の速度 調節可能な1-5のrpm
Tiltable角度 15°
回転のテスト角度 90°の連続的な回転
調節可能な望遠鏡の管の調節可能な高さ 300mm、1200mm-1500mm
ボディ材料 産業アルミ合金



IPX8防水進入保護試験装置500Lの水漕へのIEC 60529 IPX1 0
