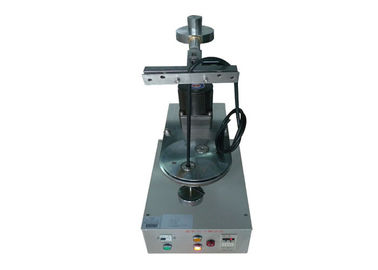

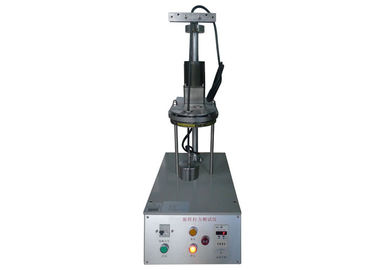

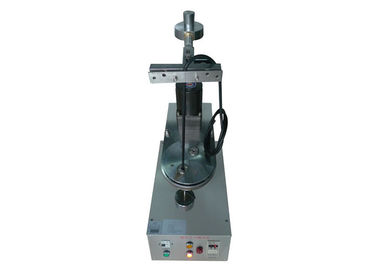

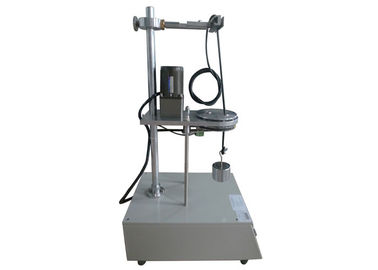

IEC60884-1 図 11 引張強さの試験機の締め金で止める装置

IEC60884-1 図 11 引張強さの試験機の締め金で止める装置

  • IEC60884-1 図 11 引張強さの試験機の締め金で止める装置
  • IEC60884-1 図 11 引張強さの試験機の締め金で止める装置
  • IEC60884-1 図 11 引張強さの試験機の締め金で止める装置
  • IEC60884-1 図 11 引張強さの試験機の締め金で止める装置
IEC60884-1 図 11 引張強さの試験機の締め金で止める装置
商品の詳細:
起源の場所: 中国
ブランド名: HongCe
証明: TUV、ITS、CSA、BV、SGS 、CNAS(cost additional)
モデル番号: CL-1
お支払配送条件:
最小注文数量: 1 セット
価格: Negotiatable
パッケージの詳細: 合板
受渡し時間: 25日
支払条件: T/T
供給の能力: 1 ヶ月あたりの 15 セット
連絡先
詳細製品概要
ハイライト:

電気ソケットのテスター

,

ソケットのテスター

抗張テスト締め金で止める装置、IEC60884-1図11締め金で止める装置実験室試験機械





適用:

ねじ締め金で止めることのターミナルはそう設計され、コンダクターへの過度な損傷なしでコンダクターを締め金で止めること組み立てられます。


電気器具は損傷の点検の器具です。次にターミナルはテスター置かれ、最も小さいのの標準および標準に従ってトルクときつく締められる最も大きくわずかな横断面区域、締め金で止めるねじまたはナットによって堅く、固体の、最初に座礁させたおよび/または適用範囲が広いコンダクターによってテスト器具に合います。


テスト コンダクターの長さは標準で指定された高さ(h)より長いです75のmm。
コンダクターの端は標準で与えられるように装置の下の高さ(h)で、置かれる版の適切なブッシュを通して渡されます。ブッシュは横の平面で中心線が75のmmの直径の円を記述することそのような物、横の平面の締め金で止める単位の中心と同心置かれます;プラテンはそれからのレートで回ります(10 ± 2) r/min。


締め金で止める単位の口とブッシュの上面間の間隔は標準で指定された高さの±15 mmの内にあります。ブッシュは絶縁されたコンダクターの不良部分か、ねじれるか、または回転を防ぐために油を差されるかもしれません。
 標準で指定どおりの固まりはコンダクターの端から中断されます。テストの持続期間はおよそ15 min.です。テストの間に、コンダクターは締め金で止める単位の近くで締め金で止める単位壊れ目の抜け落ちない、それをそれ以上の使用に不適当するためにコンダクターはかのように傷つきます。



技術的な変数:

電源:220V 50Hzか115V 60Hz
数のカウントの範囲:1~9999 (150回は(15分)デフォルトであります。
テストの率:(10±2) r/min
重量:300g/400g/700g/900g/1400g/2000g*1 (カスタマイズすることができます)
旋回の直径:75mm
ブッシュの穴(mm)の直径:6.5、9.5、13,14.5 (それはカスタマイズすることができます)
高さ(H) (mm):260,280,300,320mm
標準に合致します:IEC60884Figure11、VDE0620のIEC60947.1図1

コンダクター(mmの²)のわずかな横断面区域

ブッシュの穴(mm)の直径

 高さ(mm)

コンダクター(kg)のための固まり

0.5

6.5

260

0.3

0.75

6.5

260

0.4

1.0

6.5

260

0.4

1.5

6.5

260

0.4

2.5

9.5

280

0.7

4.0

9.5

280

0.9

6.0

9.5

280

1.4

10.0

9.5

280

2.0

16.0

13.0

300

2.9

25.0

13.0

300

4.5

35

14.5

320

6.8

1の高さ:±15mm.

ブッシュ穴の直径が十分に大きくなければ2、より大きい1つを選ぶにはできます。
