| 標準: | IEC60335-1 | 重量を引っ張って下さい: | 20N*2、30N*2 |
|---|---|---|---|
| トルクの重量: | 5N*1、12.5N*1、17.5N*1 | トルク: | 0.1Nm、0.25Nm、0.35Nm |
| 張力頻度: | 1 times/s | トルクの時間: | 0.01S~99時間99分 |
| ハイライト: | 携帯用電気器具の試験装置,携帯用電気器具のテスター |
||

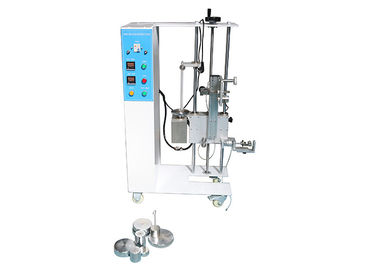

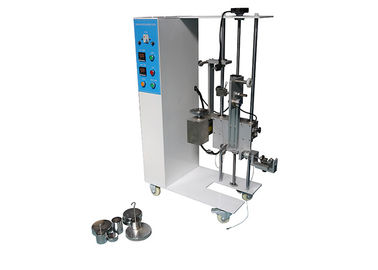

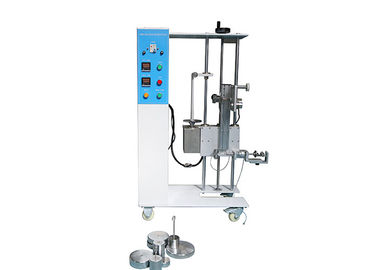

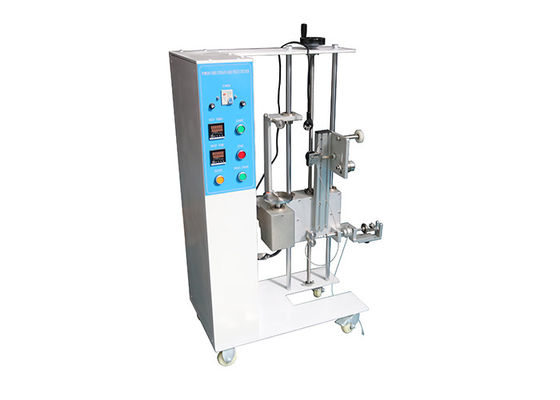

コードのアンカレッジの緊張および試験装置HJ0609をねじること
製品に関する情報:
テスト電気器具はIEC60335-1に合致します:25.15。電源コードとある、および永久に固定配線および他の世帯の電化製品の締め金で止める装置が安全であるかどうか確認する医療機器に接続される意図されていた適用範囲が広いコード使用します電気器具の末端の2つの試験で電源コードの張力およびトルクをテストすることを。
供給のコードを、および電気器具に永久に適用範囲が広いコードによって固定配線に接続されるように与えられた意図されている電気器具にコードの投錨があります。コードの投錨は緊張からのコンダクターを、ターミナルでねじれることを含んで取り除き、摩耗からコンダクターの絶縁材を保護します。
印はコードの投錨または他の適したポイントからのおよそ20のmmの間隔のコードで示されている引き力に続くテーブルに服従する間、なされます。
コードは、それから指定される力との最も好ましくない方向の1つのsのために急に動かないで引っ張られます。テストは25回遂行されます。
コードは、自動コードの巻き枠で、電気器具にできるだけ近く適用されるトルクにそれから服従しません。トルクは次のテーブルで指定され、1 min.の間応用です。
テストの間に、コードは傷つかなかったりし、ターミナルで相当な緊張を示しません。引き力は再適用され、コードは2つ以上のmm縦方向に転置されません。
技術的な変数:
| 電源 | AC230V、50HZ |
| 力の重量を引っ張って下さい | 20N*2、30N*2 （30N、60N、80N、100Nはの引き力を達成することができます） |
| トルクの重量 | 5N*1、12.5N*1、17.5N*1 （トルク力0.1Nm、0.25Nm、0.35Nmを達成することができます） |
| 時をテストして下さい | 0~9999は（選択可能）、25回デフォルトであります |
| 力の頻度を引っ張って下さい | 1 times/s |
| トルク腕 | 20mm |
| トルクの時間 | 0.01S-99時間99分 |
| クランプ | 軸受けによって一致する引きの両方力およびトルクのための結合されたクランプはトルク テストを処理するとき摩擦を減らすことができます |
テーブル–力およびトルクを引っ張って下さい。
|
電気器具（kg）の固まり |
力（n）を引っ張って下さい |
トルクを与えて下さい（Nm） |
|
≤1 |
30 |
0.1 |
|
> 1および≤4 |
60 |
0.25 |
|
> 4 |
100 |
0.35 |
試験手順:
1. 「開始」ボタンを押して下さい、引き力のテストは事前調整テスト時に達した後、トルクの重量自動的に解放されます始まり、それからトルクのテストは始まります。それが事前調整のねじれの時間に達した後、手動でトルクの重量を持ち上げて下さい、そして引きの力およびトルクのテストは完了します。
2. 印測定して下さいとコードの投錨間の間隔を、間隔はテストの後に20mmをです引き出の長さ引きます。
3. プロセスが始まる前に次のテスト、" RESET "ボタンを押さなければならない場合テスト、かテスト装置は働きません。
