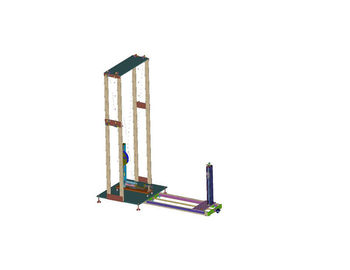

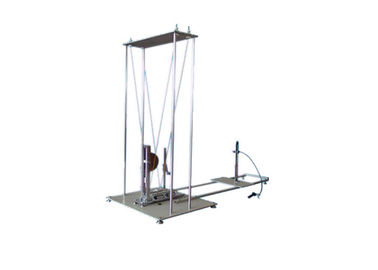

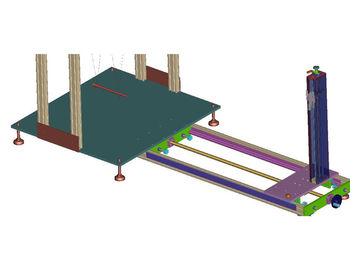

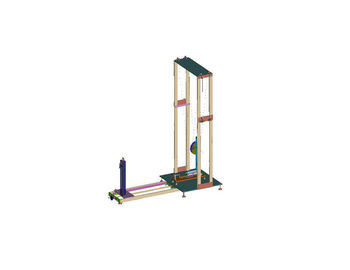

ばねによって作動させる影響のハンマーのための IEC60068-2-75 口径測定装置

IEC60068-2-75 Calibration Device for Spring Operated Impact Hammer
IEC60068-2-75 Calibration Device for Spring Operated Impact Hammer IEC60068-2-75 Calibration Device for Spring Operated Impact Hammer IEC60068-2-75 Calibration Device for Spring Operated Impact Hammer IEC60068-2-75 Calibration Device for Spring Operated Impact Hammer IEC60068-2-75 Calibration Device for Spring Operated Impact Hammer

大画像 :  ばねによって作動させる影響のハンマーのための IEC60068-2-75 口径測定装置

商品の詳細:

起源の場所: 中国
ブランド名: HongCe
証明: TUV、ITS、CSA、BV、SGS 、CNAS(cost additional)
モデル番号: CSH-2

お支払配送条件:

最小注文数量: 1 セット
価格: Negotiatable
パッケージの詳細: 合板
受渡し時間: 25日
支払条件: T/T
供給の能力: 1 ヶ月あたりの 15 セット
詳細製品概要
精度: 1.0.01J 繰り返し正確さ: ±0.01J
測定範囲: 0~2J 口径測定のための影響の要素: 250グラム
ハイライト:

衝撃試験装置

,

振り子式衝撃試験機

ばねによって作動させる影響のハンマーのためのIEC60068-2-75口径測定装置





プロダクト細部:

IEC60068-2-75付属品の標準的な条件に従ってB、このテスト装置はばねのハンマーの口径測定のために設計され、製造されます。

標準:IEC 60068-2-63のANNEX A、IEC 60068-2-75のAnnex B

適用:この装置はばねのハンマーの口径測定装置の正確さを確認するように意図されています。

テスト サンプル:ばねによって作動させる影響のハンマーのための口径測定装置



特徴:標準的なIEC60068-2-63およびIEC60068-2-75の条件に従って下さい



技術的な変数:

正確さ 0.01J
繰り返し正確さ ±0.01J
測定の範囲 0~2J
口径測定のための影響の要素 250g
基準点 408±1mmの落下の高さと達成される1J影響エネルギー



ばねのハンマーの口径測定のプロシージャ



口径測定のB.1原則

この口径測定のプロシージャの原則は落下の固まりそして高さから計算される振子のエネルギーに、直接測定しにくいのばねのハンマーによって提供されるエネルギーを比較することです。



口径測定装置のB.2構造

組み立てられた口径測定装置は図B.1で示されています。フレームから離れて、主要な部品は軸受け「a」、抗力ポインター「b」、振子「c」、解放の基盤「d」および解放装置「e」です。

口径測定装置の主要な部品は図B.2で示されている振子「c」です。この振子の低価格に鋼鉄ばね図B.3で示されている細部が付いている固定されます。ばねはばねの鋼鉄固定されます、特別扱いを、振子「c」に堅く要求しません。

図B.4はある部品を大規模に示します



今年の春がと等しいエネルギー価値または1つ以下のJ.のための表1で定義されたように特徴を持っている目盛り付けのばねのハンマーのために設計されていることが注意されるべきです。2 Jのために定義されるように特徴を持っている目盛り付けのばねのハンマーのために目盛り付け装置の振子のばねは別の設計である必要があります。



ポインターの適した摩擦特徴を得るためには、厚い編まれた布の部分は軸受けの金属表面、曲がるピアノ線の間に小さい力が布に対して出るように置かれます。

解放装置が口径測定装置の口径測定の間に取除かれるので、解放装置はねじによって解放の基盤に固定されます。



口径測定装置の口径測定のB.3方法

口径測定装置の口径測定は図B.5に示すようにばねハンマーから、取られる口径測定の顕著な要素「g」の使用によってもたらされます。口径測定の前に、解放装置は口径測定装置から取除かれます。



口径測定の顕著な要素は横の平面で置かれる懸濁液ポイント、振子と口径測定の顕著な要素間の接触のポイントの上の2000のmmからの4本のリネン糸「h」によって後者が残り位置にあるとき中断されます。口径測定の顕著な要素が振子に対して振れる、動的条件の下の接触のポイントは残り位置の接触のポイントの下に、「k」を、です1つ以下のmm指します。懸濁液ポイントは両方の接点間の相違と等しい間隔にそれから上がります。



懸垂装置が調節される場合、口径測定の顕著な要素「g」の軸線は振子「c」の影響の表面に直角であり、口径測定の顕著な要素は影響の今横です。



口径測定の顕著な要素が残り位置にあるとき、口径測定装置はポイント「k」が口径測定の顕著な要素の頭部で丁度置かれるように置かれます。



信頼できる結果を得るためには、口径測定装置は建物の構造一部分への大きいサポートに堅く、例えば固定されます。



落下の高さは口径測定の顕著な要素の重心で測定され、測定は適用範囲が広いホースによって相互に連結される2本のガラス管「jから」成っている液体レベル装置の使用によって促進することができます。ガラス管の1つは固定スケールと「私」であり。



口径測定の顕著な要素は破裂させたとき口径測定の顕著な要素の解放を引き起こす薄い糸「m」によって上部の位置で握られるかもしれません。



口径測定装置を量るために、円は振子の軸受けによって一致するこの円の目盛板、中心およびそのような物である半径で円が抗力ポインターに伸びること引かれます。この円で、後者が残り位置の振子が付いている接触に持って来られるとき図B.6で示されているゼロ ポイント0 Jは抗力ポインターによって示されるポイントで印が付いています。



口径測定は± 408のmmのの落下の高さと1つのmm達成される250 g.の口径測定の顕著な要素との1つのJの影響エネルギーとなされます。



1つのJに相当する目盛板のポイントは中断された口径測定に顕著な要素が振子のばねのポイント「kに対して」振れるようにすることによって得られます。振子に当った後、口径測定の顕著な要素は動きません。操作は10回少なくとも繰り返され、1つのJポイントは抗力ポインターの徴候の平均です。



スケールの他のパイントはそれから次の通り定められます:

a) 直線は円および0 Jポイントの中心を通して引出されます;

b) このラインの1つのJポイントの直角投射はPによって示されます;

c) ポイント間の間隔は10の等しい部に0 JおよびP分けられます;

d) 各々の分割ポイントを通して、ラインは行J-Pへ0引出された垂直です;

e) これらのラインと円間の交差は0.1 Jと等しい影響エネルギーの価値に対応します;0.2 J;0.9までJ。

同じ主義は1つのJポイントを越えるスケールの延長に使用することができます。目盛板「f」の部分は図B.6で示されています。



口径測定装置のB.4使用

目盛りが付いているべきばねのハンマーは解放の基盤に置かれ、次に3回解放装置によって作動します;それは手動で解放されません。



各操作のために、目盛りが付いているべき別の位置でばねのハンマーの顕著な要素は回ります。口径測定装置の3つの読書の平均値は標本の影響エネルギーの実際の価値であるために取られます。

ばねによって作動させる影響のハンマーのための IEC60068-2-75 口径測定装置 0





ばねによって作動させる影響のハンマーのための IEC60068-2-75 口径測定装置 1
