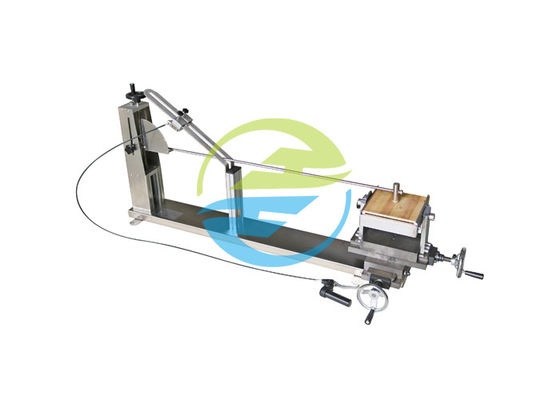

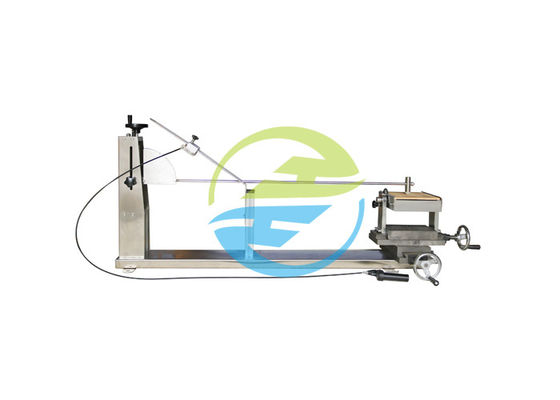

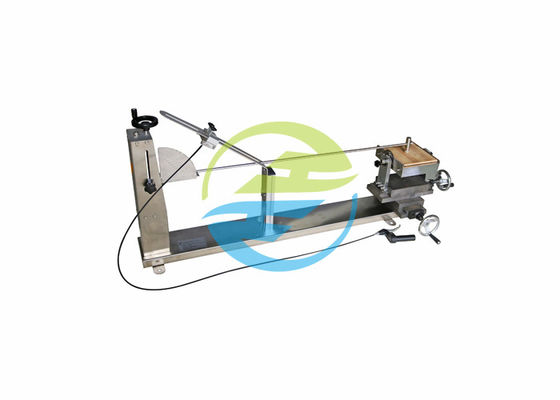

サポートを取付ける10kgのIEC 60068-2-75テストEHA振子のハンマー テスト器具

サポートを取付ける10kgのIEC 60068-2-75テストEHA振子のハンマー テスト器具

IEC60884-1節24.1

標本はIEC 60068-2-75 （テストEHA）に記述されているように振子のハンマー テスト器具によって打撃を加えることによって250 g.の同等の固まりと、点検される。
標本は合板、わずかな厚さ8つのmmおよび取付けサポートの一部分である堅いブラケットに上およびボトム エッジにしっかり止められているおよそ175のmmの正方形のシートに取付けられる。
取付けサポートに固まりがのある（10 ± 1） kgはピボットによって堅いフレームに取付けられ。フレームは固体壁に固定される。
土台の設計はそのようなそれである
–標本は影響のポイントがピボットの軸線によって縦平面にあるように置くことができる、
–標本は水平に動き、軸線の垂直について合板の表面に回すことができる
–合板は縦の軸線についての両方の方向の回された60°、である場合もある。
表面のタイプ ソケット出口および表面土台箱は正常な使用にように合板に取付けられる。
ノックアウトを与えられない入口の入り口は、開いた残っている;それらがノックアウトを与えられれば、それらの1つは開く。
Flush-typeソケット出口は同じような機械特徴を持っている合板のシートに固定されるとない関連した取付け箱で取付けられるまたはhornbeam材料のブロック提供される休憩に。
木がブロックのために使用されれば、木製繊維の方向は影響の方向に垂直である。
Flush-typeねじ固定のソケット出口はhornbeamのブロックで引込んだラグナットへのねじによって固定される。Flush-type爪の固定のソケット出口は爪によってブロックに固定される。
打撃を加える前に、主要な部品の固定ねじおよびカバーは表6.で指定されるそれの3分の2へのトルクの同輩ときつく締められる。
標本はピボットの軸線による縦平面にように影響のうそのポイント取付けられる。
顕著な要素が表21で指定される高さから落ちる。

標準:IEC60884-1 2013年節24.1および図22~26、IEC60669-1、IEC60068-2-75

適用:この装置は箱を、世帯および同じような目的のためのねじ腺取付ける、プラグおよびソケット出口の、表面のタイプ腺カバー、スイッチおよび他の電気付属品に機械強度テストのために適している。

テスト サンプル:箱を、ねじ腺取付ける、プラグおよびソケット出口の、表面のタイプ腺カバー、スイッチおよび他の電気付属品。

特徴:取付金具は、左右に動く上下に上下に動かし、影響の角度は調節することができる。装置はのための以下の低負荷の振子の影響装置2Jである。

変数:

1. 振子:長さ:1000mm;外的な直径:9mm;鋼管の壁厚さ:0.5mm;材料:鋼鉄;重量:100±1g

2. 取付金具:重量:10±1 kg;それはwell-setであり、横の方向および縦の方向は調節することができる。全ブラケットは回された90°throughである場合もある回転軸線。

3. 殴打の要素:150gの等量固まり200g。（選択のための200g殴打の要素）。

4. 影響エネルギー、同等の固まりおよび低下の高さのテーブル

5. 操作:手動解除顕著な要素
