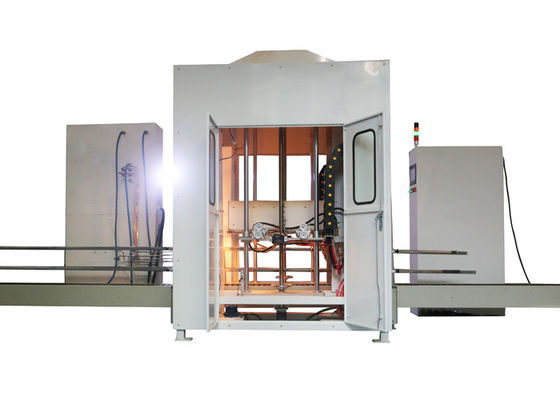

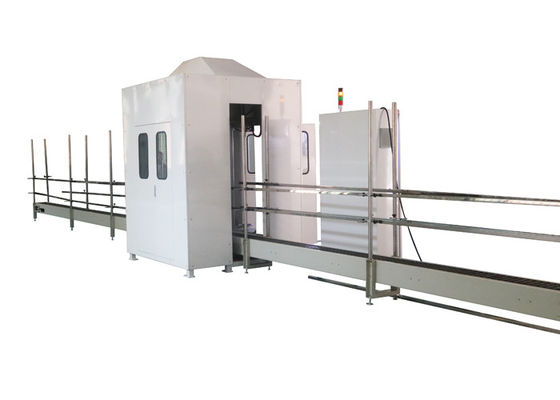

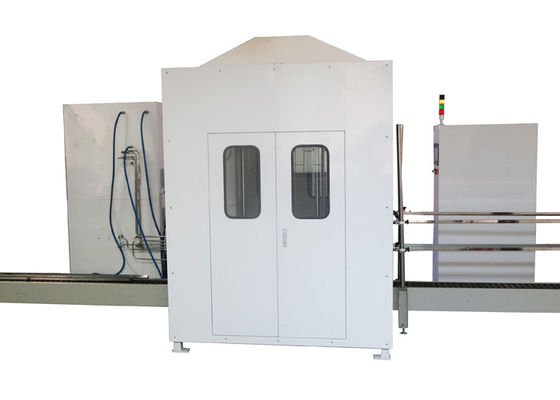

インライン自動炎の溶接機自動ろう付け機械

インライン自動炎の溶接機自動ろう付け機械

製品に関する情報:

自動炎のろう付け、別名列銃の溶接は通常、多ノズルの炎または炎のトンネルの暖房モードを採用する。工作物の線形伝達または仕事台の回転モードによって、はんだの変化置き、予備加熱し、そして熱する、アセンブリの転換は冷却、分解および他のプロセスを運んで実現することができる。必要性に従ってセクションの工作物を熱するために、多数の予熱および熱する場所は置くことができる。共同区域の均一温度を保障するためには、各位置の溶接トーチそして工作物の暖房の位置は適度に形成されるべきである。必要ならば、溶接トーチの振動か工作物の回転はろう付けされた接合箇所の均一暖房を実現するのに使用することができる。

自動炎ろう付け装置は機械システム、自動制御システムおよび溶接システムで構成される。どのような装置が使用されるか問題は自動炎のろう付け装置のために、次の要因考慮されてはならない:

工作物のアセンブリそしてローディング;事前調整のはんだおよび変化;熱するモード;ろう付けされた部品の冷却および荷を下すこと。

ろう付けする自動炎は霜の自由な冷却装置の蒸化器、エアコンの蒸化器およびコンデンサーのような広く利用されている。殆んどは銅管で構成されるひれの構造およびアルミニウムひれである。大きく、小さいU字型銅の肘の関係のために、殆んどはプレハブのはんだリングが装備され、自動炎のろう付け機械によってろう付けされる。アセチレン ガス、液化石油ガスまたはプロパンのガスは自動炎のろう付け機械の可燃性ガスとして使用することができプロパンのガスはベストである。同時に、trimethylホウ酸塩はろう付けの継ぎ目の保護代理店としてガスに酸化を防ぎ、出現を改善するために導入される。

装置の原則:

ろう付けプロセスのオートメーションによって通電時間の有効な制御を実現するために、回線速度およびコンベヤー ラインの炎は効果的に制御される;同時に、ガスの流れの有効な制御は溶接の温度を作り、溶接の質の安定性そして一貫性を保障するためにはんだのプールの形成はよく制御される。

条件を使用しなさい

1. 電源:3-phase 5ワイヤー380VAC;単相220V、50Hzの電圧変動範囲±10%。

2. 冷水圧力:2 | 6bar

3. 圧縮空気圧力:5 | 8bar

4. ガス圧力:天燃ガス:>1.2bar;LPG:>0.6bar

5. 酸素圧力:≥5bar.

6. 窒素圧力:3 | 7bar。

7. 周囲温度:0の℃~ 40の℃、相対湿度:30 | 98% RH。

装置の技術索引:

1. 指定:熱交換器の短いU字型チューブの自動溶接、プロダクトの1-3列。コンベヤー ベルトの鎖の表面の高さが400mmのとき、装置は200のプロダクト高さに合わせることができる| 1400mm;

コンベヤー ベルトの高さはh高さ（単位である:600のmm）。

2.Production回線速度:

小さいU字型チューブФ 7の指定:プロダクトの2列の回線速度3.0 m/分よりより少しではない;プロダクトの3列の回線速度2.5 m/min.よりより少しではない。

3. 工作物の条件:きれいな工作物の表面、明らかな酸化物の層無し、均一指定、均一リング位置;

4. 溶接の効果:はんだは均等に流れる、溶融池は完全であり、偽の溶接および黒くされた酸化物の層がない。大量生産の状態の下、はんだの接合箇所の修飾された率> 98% （はんだの質欠陥によって、溶接溶接の欠陥を、ガスの源圧力の悪い溶接清潔、大きい変動、等を除く形作る引き起こされる）欠陥

主要な構造

主要な部分

1. 溶接機のサイズ:1750の（l） X 1650のmm （w）;

2. 小隊を予備加熱しなさい:2グループ、各側面の1がある。

3. 溶接銃:2グループ、各側面のための1がある。

予備加熱し、溶接の吹矢筒のためのノズルの数は30/30である。

4. 工作物の冷却モード:空冷;

5. 煙のフード:関係のサイズのφ 350;（顧客は排気機構の設計そして取付けを担当する）

6. 水冷システム:溶接用具はノズルの耐用年数を延長し、自動的に水なしで停止するために循環水の冷却によって保護される。

7. 装置のシーリング モード:全く封じられた。

変数:
