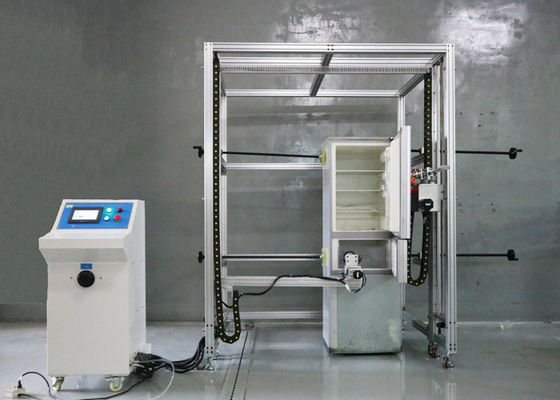

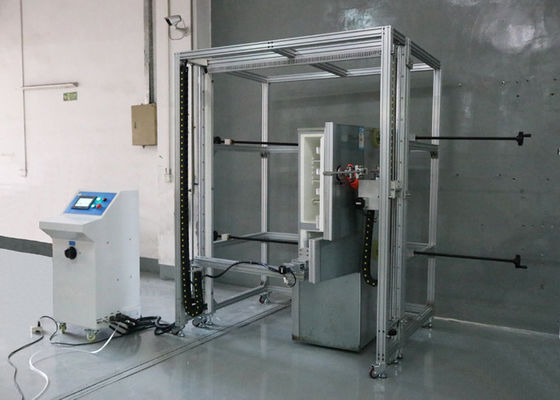

0-360°/S PLC理性的な統合された制御冷却装置ドアの持久力のテスター

0-360°/s PLC理性的な統合された制御冷却装置ドアの持久力のテスター


テスト プロジェクト:
IEC 60335-2-24節22.112

電気器具の試験装置のコンパートメントのドアそしてふた

22.11 2つは自由空間が付いている電気器具のコンパートメントのドアそしてふたから中開くことができる。
承諾は次のテストによって点検される。
空の電気器具は供給から切り離され、横のサポートに置かれ、そして取付けのための指示に従って、電気器具が動くことを防ぐためにもしあれば方向づけられるか、調節されるか、または妨げられて足車およびローラーが、水平になる。ドアまたはふたのロックは、もしあれば、鍵を開けられて残っている。
ドアおよびふたは15 min.の期間の間閉鎖している。
力は方向垂直の蝶番の軸線から遠くにふたまたはドアの平面と端の中間点の電気器具の各々の適切なドアまたはふたの入手しやすい中ポイントと、同等のポイントにそれから加えられる。
力は15 N/sを超過しない率で加えられ、力が70 N.を超過する前にふたかドアは開く。


IEC 62552節11.2の節11.3

ドア、ふたおよび引出しのための耐久試験

11.2外的なドアおよびふた
11.2.1テスト条件/準備
周囲温度は+16の°Cと+32 °C.の間にある。
冷凍電気器具は転換する。
ドア
11.2.2開始順序（図4）を見なさい
ドアの動きは0°の角度からドアの自由運動が先行させている5°と15°間の開始の角度へのおよそ正弦である管理された動き制御される。ドアの開始は周期の期間の第一四半期で起こる。
11.2.3閉鎖順序（図4）を見なさい
ドアの動きは正常な使用中のようにドアそして完了の自由運動が先行させている45°の開始の角度から40°と35°間の角度への制御される。
サイクル/分の数は10から25である。
–内部温度T Wの− 6の°C、外的なドアおよびふたが付いているコンパートメントのために…ドアまたはふたのエア堅さに不利であることができる悪化なしでおよび最後の操作に開く100 000抗する。
–内部温度T uの− 6の°C、外的なドアおよびふたが付いているコンパートメントのために…ドアまたはふたの気密性に不利であることができる悪化なしでおよび最後の操作に開く30 000抗する。
承諾はプロシージャの後で点検されテストを節9.に従って使用する。

11.3外的な引出し
11.3.1テスト条件/準備
周囲温度は+16の°Cと+32 °C.の間にある。
冷凍電気器具は転換する。
すべてのバスケット、棚および容器は節12に従って荷を積まれる。
11.3.2開始順序（図5）を見なさい
引出しは15のmmから十分に開位置の20のmm以内にに引き出される。
11.3.3閉鎖順序（図5）を見なさい
引出しは15のmmまで十分に開位置の20のmm以内のからの正常な使用でとして閉鎖している。

サイクル/分の数は5と10.の間にある。
–内部温度T Wの− 6の°Cが付いているコンパートメントのために…、
1）単一の引出しは100 000に、抗する
2）多数の引出しはそれぞれ50 000に抗する、
引出しのシーリングの気密性に不利であることができる悪化のない開始および最後の操作。
、各引出しは–内部温度T uの− 6の°Cが付いているコンパートメントのために…引出しのシーリングの気密性に不利であることができる悪化なしでおよび最後の操作に開く30 000抗する。
承諾はプロシージャの後で点検されテストを節9.に従って使用する。


技術的な変数:

映像の眺め:
