| 起源の場所: | 中国 |
| ブランド名: | HongCe |
| 証明: | Calibration Certificate (Cost Additional) |
| モデル番号: | HC9903A |
| 最小注文数量: | 1セット |
|---|---|
| 価格: | Negotiatable |
| パッケージの詳細: | 合板 |
| 受渡し時間: | 30日 |
| 支払条件: | T/T |
| 供給の能力: | 10セットの/month |
| 標準: | IEC60947-1 | テスト高さ: | 250~500mm |
|---|---|---|---|
| 旋回の直径: | 75mm | テスト率: | 10±2 RPM |
| フェルールの穴の直径: | 6.5~28.6mm | テスト時間: | 0~9999 |
| ハイライト: | 500mm IECの試験装置,IEC 60947-1 IECの試験装置,2つのRpm IECの試験装置 |
||

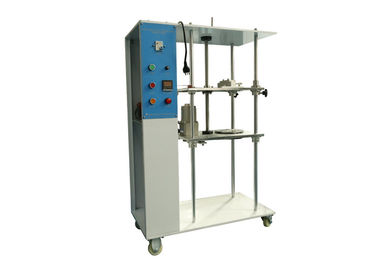

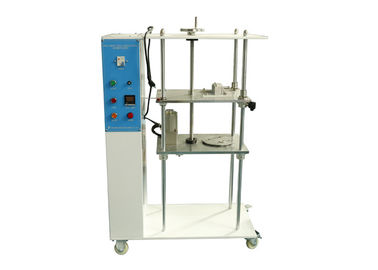

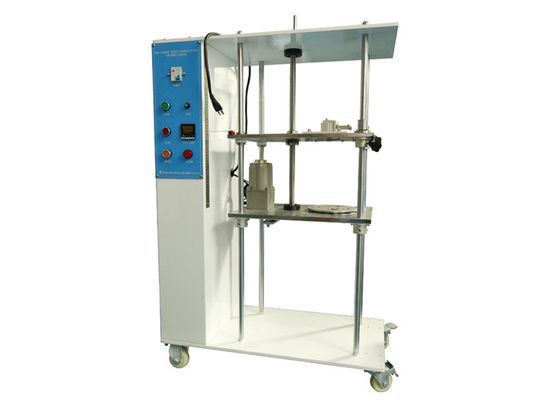

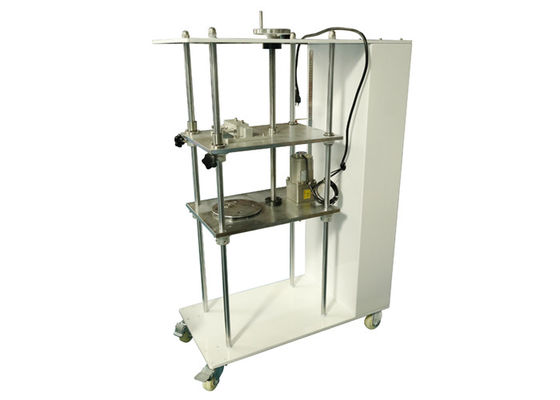

15mmの内のコンダクターの高さ250~500mmのブッシュのための10のRpmの± 2 Rpm IECの試験装置の屈曲テスト器具
標準:
IEC 60947-1の『低電圧の開閉装置およびcontrolgear –パート1:一般ルール』節8.2.4.3の図1
標準的な記述:
テストは適した試験装置によって遂行されるべきである。コンダクターの指定数はターミナルに接続される。テスト コンダクターの長さは表5.で指定される高さHより長い75のmmべきである。締め金で止めるねじはトルクまたは製造業者が指定したトルクと表4に従ってきつく締められる。テストされた装置は図1.に示すようにしっかり止められる。
各コンダクターは次のプロシージャに従って円動きに服従する:
テストの下のコンダクターの端は表5.で与えられるように装置ターミナルの下の高さHで、置かれたプラテンの適切なサイズのブッシュを通して渡される。他のコンダクターはテストの結果に影響を及ぼすために曲がる。ブッシュはコンダクターと同心横のプラテンで置かれる。ブッシュは中心線が1つの0 rpmの± 2 rpmで横の平面で中心についての75のmmの直径の円を記述するように動く。ターミナルの口とブッシュの上面間の間隔は表5.の高さHの1つの5つのmm以内にある。ブッシュは絶縁されたコンダクターの不良部分か、ねじれるか、または回転を防ぐために油を差されるべきである。表5で指定どおりの固まりはコンダクターの端から中断されるべきである。テストは135の連続的な回転から成っている。
テストの間に、コンダクターは締め金で止める単位の近くでターミナル壊れ目の抜け落ちない。
適用:
締め金で止めるねじ込み端子の設計そして構造がワイヤーへの過剰損傷の条件と非対応しているかどうか判断のために使用される。締め金で止めるねじ込み端子が正常な使用法のプロセス中に圧力に耐えることができるかどうか確認することをその上、また使用する。
変数:
| モデル | HC9903A |
| テスト率 | 10±2 RPM |
| 旋回の直径 | 75mm |
| テスト時間 | 0-9999 |
| 重量 | 0.2、0.3、0.4、0.7、0.9、1.4、2、2.9、4.5、5.9、6.8、8.6、9.5 10.4、14、15 16.8、20、22.7kg （重ねられる重量） |
| テスト高さ | 250~500mm |
| フェルールの穴の直径 | 6.5mm、9.5mm、13mm、14.5 mm、15.9mm、19.1mm、22.2mm、25.4mmおよび28.6mmの9 PC |
| 標準 | IEC60947-1 |
重量のリストのテーブル:
| いいえ。 | 重量の固まり（kg） | 量 |
| 1# | ホックとの0.2 | 1 PC |
| 2# | ホックとの0.3 | 1 PC |
| 3# | ホックとの0.4 | 1 PC |
| 4# | ホックとの0.7 | 1 PC |
| 5# | 穴を通って0.7 | 2 PC |
| 6# | ホックとの0.9 | 1 PC |
| 7# | 穴を通って0.9 | 2 PC |
| 8# | 1.4withホック | 1 PC |
| 9# | ホックとの2 | 1 PC |
| 10# | 穴を通って2 | 1 PC |
| 11# | 穴を通って2.3 | 1pc |
| 12# | ホックとの4.5 | 1 PC |
| 13# | 穴を通って4.5 | 1pc |
| 14# | ホックとの6.8 | 1 PC |
| 15# | 穴を通って6.8 | 1 PC |
| 16# | 8 .2withのホック | 1 PC |
重量の配列のテーブル:
| 必須の多く（kg） | 配列 |
| 0.2 | 1# |
| 0.3 | 2# |
| 0.4 | 3# |
| 0.7 | 4# |
| 0.9 | 6# |
| 1.4 | 8# |
| 2 | 9# |
| 2.9 | 9#+7# |
| 4.5 | 12# |
| 5.9 | 12#2*5# |
| 8.6 | 14#+2*7# |
| 9.5 | 9#+13#+11#+5# |
| 10.4 | 12#+13#+2*5# |
| 14 | 14#+13#+10#+5# |
| 15 | 16#+15# |
| 16.8 | 16#+13#+11#+2*7# |
| 20 | 16#+15#+11#+10#+5# |
| 22.7 | 16#+15#+13#+11#+7# |
