射出能力: | 20 kva | 波形: | SINEWAWE |
---|---|---|---|
最高潮の最高の流れ: | 55.6A | 低速ギアの最高の流れ: | 27.8A |
電圧: | 380V±15% | 段階数: | 三相 |
ハイライト: | iec のテスター,実験室試験装置 |

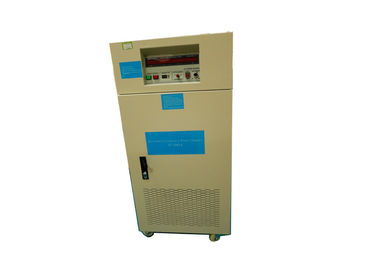

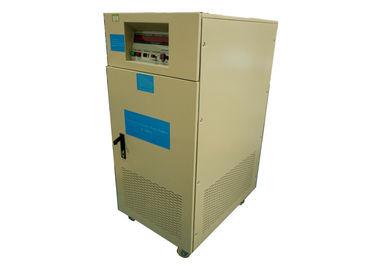

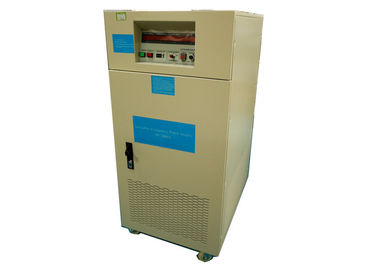

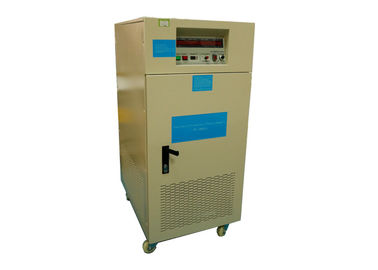

可変的な頻度可聴周波ビデオ試験装置の環境への配慮の射出能力20KVA
製品に関する情報:
このプロダクトはさまざまな分野で広く利用されて、力の環境への配慮からの顧客の解決の電源システム、負荷配列、製造業の必要性に合うように設計されている力の一致の選択の最適化を細い提供し、有効な、時機を得た維持はおよび完成するために、完全に顧客の必要性を満たすことができます。
技術的な変数:
項目 | 変数 | |
射出能力 | 20KVA | |
AC入力 | ||
段階数 | 三相 | |
波形 | SINEWAWE | |
電圧 | 380V±15% | |
頻度変動範囲 | 50HZか60HZ±15% | |
力率 | ﹥0.9 | |
DC入力 | ||
段階数 | 三相 | |
波形 | SINEWAWE | |
低速ギアの電圧 | 調節可能な0-260V絶えず | |
最高潮の電圧 | 調節可能な0-520V絶えず | |
頻度 | 60HZ、50HZ、調節可能な40-499.9HZ絶えず | |
頻度安定性 | ≤0.01% | |
最高潮の最高の流れ(a) | 55.6A | |
低速ギアの最高の流れ(a) | 27.8A | |
全機械性能 | ||
力の規則率 | ﹤1% | |
負荷規則率 | ﹤1% | |
波形ひずみ | ﹤2% | |
効率 | ﹥90% | |
応答時間 | ≤2ms | |
波高因子 | 3:1 | |
表示 | ||
表示インターフェイス | デジタルLED表示 | |
電圧『 | 4ディジット、デジタル ボルトメータ、決断0.1V | |
現在 | 4ディジット、デジタル電流計、決断0.1A | |
力 | 4ディジット、デジタル電力計 | |
頻度 | 4ディジット数、デジタル頻度メートル |
説明の順序は左から右へ、完全にあり、一歩ずつ記述されています:
1. 出力頻度徴候のテーブル:デジタル表示装置は1つの小数位に出力頻度を示します。
2. 出力電圧徴候のテーブル:デジタル表示装置は出力電圧価値を示します。
3. 負荷現在の徴候のテーブル:デジタル表示装置は出力電流の価値を示します。
4. 負荷ワットの表示器のテーブル:デジタル表示装置の出力電力価値。
5. 電源スイッチ ボタン:スイッチ起動ボタン。
6. リセット スイッチ パワー:積み過ぎること当然のインバーター旅行か開路。警報が鳴るとき、再始動するためにこのボタンを押して下さい。
7. 頻度ディップ スイッチ:固定頻度40.0-499.9HZプログラム可能な(ダイヤル)設定。
8. 出力電圧スイッチ:第2ギヤ0-150Vか0-300V。
9. 標準的な電圧出力トリミング ボタン:標準的な電圧を得るために10回転微調整する微調整することができるスイッチ、必要とします。
10. 三相出力電流の表示スイッチ:毎段階の出力電流の価値を表示できます。(三相出力モデルのためにだけ)。
11. 普遍的なソケットを出力して下さい:10Aの下で荷を積んで下さい。(単相500W~5KVAインバーターのためにだけ)
12. 力:メイン スイッチ。
13. O/P:出力負荷スイッチ。
14. ターミナル ブロックを入れて下さい。
15. 出力ターミナル ブロック。
操作の指示
1. 最初切口オフの位置への電源スイッチ。
2. 装置の完全性スイッチを使用の前に点検し、緩みがないことを確認するためにさまざまな機能のボタンの表示を回して下さい。
3. それからオンの位置にメイン スイッチを転換しなさいかどうか入力パワーある指定の内に確認すれば。
4. 出力頻度を置いて下さい。ダイヤルの示された頻度は出力頻度です。百ディジットの頻度を置いた場合、OFF/RESETボタンを最初に押す必要があります。
5. 開始スイッチを押して下さい:このスイッチを押す前に出力スイッチを消して下さい。
6. 出力電圧を調節して下さい:望ましいギヤ位置に出力電圧スイッチを切って下さい。
(a) Lo-Vギヤ0-150V PS:150Vの下でこのファイルを使用して下さい。
(b) HIVギヤ位置0-300V PS:150Vまたは多くのためにこのファイルを使用して下さい。
7. 負荷入力ラインを接続し、各機能表示に表示される価値のための標準的な電源を得るために出力スイッチを始動させて下さい。
8. 機械は積み過ぎられるか、またはショートします。積み過ぎか短絡が、保護回路すぐに出力電力の、およびブザー警報を断ち切った時。負荷を最初に消し、そして警報を停止するためにリセット スイッチ(OFF/RESET)を押して下さい。それから電源を始めるために開始スイッチを押して下さい。ロード状態を点検し、異常がない確認し、そして次に負荷スイッチをことを再び入れて下さい。
9. 出力電圧を断ち切るために操作の間にOFF-RESETを押して下さい。
異常な状態 | 解決 |
追い出すことができません | 1. 停電があるかどうか |
「NFBへの」を0N切って下さい | |
3. 電源コード、プラグ、ソケットを点検して下さい | |
4. ヒューズを点検して下さい | |
出力頻度は普通表示されます。しかし電圧計および電流計は「0"として表示します | 1. に電源スイッチを回して下さい |
2.Adjustゼロ スイッチへの出力電圧 | |
3. 3.に電源スイッチを切って下さい | |
出力頻度は正常ですが、電圧および電流計は「0"および警告の音として表示されます。 | 1. 負荷流れを点検し、減らして下さい |
2. リセット スイッチを押して下さい | |
3. 始まることを遅れるように機械を待って下さい | |
4. 再操作 |
警告:
1. インバーターに別の容量による異なった設置標準があります。あなたのインバーターの指定に続いて下さい。
ワイヤーで縛る適切な方法をワイヤー直径への特に注意規則に従わなければなりません選んで下さい。
2. インバーターの入力端に注意を払って下さい、他の装置によってそして都市電源の頭部の近くでスイッチを共有することを避けて下さい。
3. 入力パワーの供給電圧がインバーターの入力によって評価される電圧に会うことを確認して下さい。
4. ワイヤーで縛った場合電源を切り、安全のための防火線を作動させないで下さい。
5. 配線ワイヤーのサイズを電気技師の規則に従って選び、ねじきつく締まることに注意を払って下さい。
6. ターミナルのためにOターミナル構造を使用して下さい。
7. インバーターのグラウンド ワイヤーが実行されることを確認して下さい。
8. 入力パワーは出力電力供給に接続することができません。
9. 内部制御板の半導体の部品は静電気および損傷に敏感です。管理委員会に触れないで下さい。
10. インバーターのオペレーティングの環境および配線の仕事にインバーター、耐用年数および安全の正規関数の直接影響があります。従って、取付けおよび配線のための上記の条件に続くこと確実でであって下さい。
