| ブランド名: | HongCe |
| モデル番号: | CT-1 |
| MOQ: | 1 セット |
| 価格: | 交渉可能 |
| 支払条件: | L / C、T / T |
| 供給能力: | 1 ヶ月あたりの 30 セット |

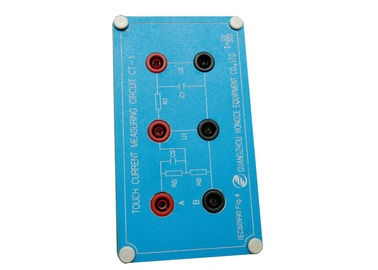

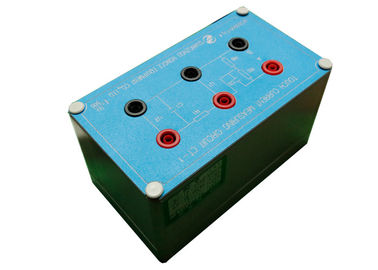

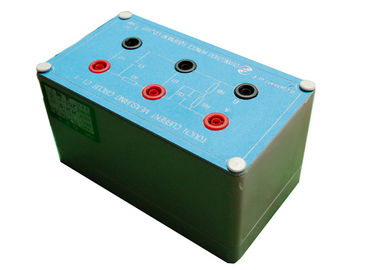

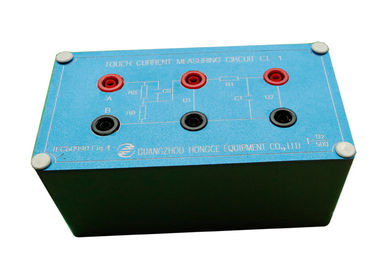

認識または反作用の保護コンダクターのための容易な操作IEC60990図4接触現在のテスト ネットワーク
標準:
現在のIEC60990図4接触および保護コンダクターの流れの測定方法
適用:
このネットワークは使用してが便利作動すること容易であり、前の機械の電源容量の欠点を解決、より強力なプロダクトをテストできる電源スイッチは別になされます。
| RS | 1500Ω |
| R1 | 10000Ω |
| RB | 500Ω |
| C1 | 0.022μF |
| CS | 0.22μF |
テスト サンプル:
重くされるmesuringネットワークの接触流れ（感覚的な流れか反作用の流れ）
テストの前の準備
次の器具は準備されたよりかなり前にテストです。
一組のオシロスコープ。
一組の1timesまたは10回の電圧調査。
一組の電源（電圧か頻度は必須テストに。または変数合わせることができます）。
方法をテストして下さい
1. 電圧に電源を合わせればテストが要求した頻度は電源に、それから接触の現在のテスト スイッチの入力ターミナルを差し込み。ネットワークがいつ接続されないか（充電しないで下さい。）
2. 接触の現在のテスト スイッチの出力ターミナルにサンプルを挿入して下さい。
3. 接触の現在のテスト ネットワークの港Bと接触の現在のテスト スイッチの港Bを接続して下さい。
4. 接触の流れが要求される場所に接触現在のテスト ネットワークの港Aを接続して下さい。のようなネットワーク・アダプタがテストされるときアダプターの出力か貝に港Aを接続して下さい。
5. オシロスコープの調査はテスト条件に従ってU1かU2ターミナルに締め金で止められます。
6. 電源を接続して下さい、オンの位置にスイッチ「N」を置いて下さい、正の相の位置に正の相を置いて下さい、オンの位置にライン「G」を転換して下さい、テストされたサンプルが正常な電気によって仕事にあり、オシロスコープの波形そこにあるかどうか確認して下さい。
7. 「正の相」の別のモードの標準的な条件に従ってサンプルが働いた後、「逆」は、「Nラインの」、「Nラインを離れた」、「Gラインを離れた」、等「の」ラインG、電圧U1を読み、次にオシロスコープの使用によるU2は直接、接触の流れU2および境界500のピーク値と等しいです。
発表
テストの間に、あるターミナルに触れることができるので安全に注意を払うことは必要です。
GB/T 12113およびIEC 60990の標準的な条件に従って、電源は分離にありゼロ ラインおよびグラウンド ワイヤーは一緒に接続されなければなりません。（単純な方法は電圧がゼロ ラインとグラウンド ワイヤー間の220V力、別の電圧のような2Vを、100Vよりもっと越えればそこに電圧ゼロ ラインおよびグラウンド ワイヤーのあるかどうかにあります、ゼロ ラインおよびグラウンド ワイヤーは接続されなければなりません。）
テストした場合、電源の極性に注意を払って下さい。防火線は接触の現在のテスト スイッチのL端に接続されなければなりません。関係が間違っていれば、感電の危険があります。
力が接続されるときオシロスコープを接続し、サンプルをテストし、そしてbターミナル ラインの後で力を接続し、そしてテスト ラインを接続しないで下さい。
