| ブランド名: | HongCe |
| モデル番号: | HC9904 |
| MOQ: | 1 セット |
| 価格: | 交渉可能 |
| 支払条件: | L / C、T / T |
| 供給能力: | 1 ヶ月あたりの 30 セット |

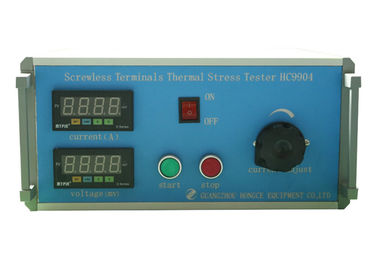

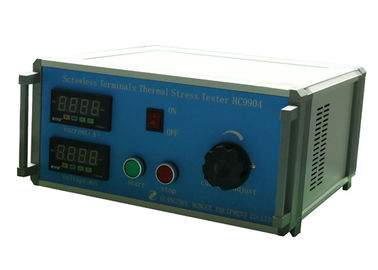

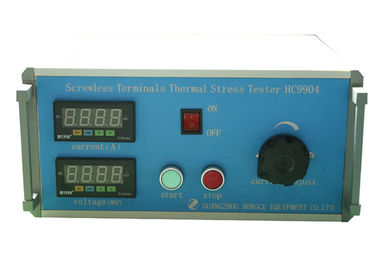

電気IEC60884-1およびScrewlessターミナルSteplessのための熱耐久度テスト装置は負荷流れを調節する
標準:
IEC 60884-1の『世帯および同じような目的–パート1のためのプラグそしてソケット出口:一般要求事項』節12.3.11。
承諾は他のどのテストのためにも使用されなかったソケット出口の5台のscrewlessターミナルで遂行される次のテストa）およびb）によって点検される。
テストは両方とも新しい銅のコンダクターによって遂行される。
a) 1つのhのためのscrewlessターミナルに交流と表10で指定どおりに荷を積み、堅い固体コンダクターを接続するテストは同じテーブルで指定どおりにわずかな横断面区域を持っている長の1つのm遂行される。
テストは各々の締め金で止める単位で遂行される。
表10 – screwlessターミナルのための正常な使用中の電気および熱圧力の証明のために現在のテスト
|
評価される流れ |
テスト流れ |
わずかな横断面区域 コンダクターの mm2 |
| 10 | 15.7 | 1.5 |
| 16 | 22 | 2.5 |
テストの間に流れはソケット出口を通して、ターミナルだけを通して渡されない。
この期間の直後に、各々のscrewlessターミナルを渡る電圧低下は評価される現在に流れることと測定される。
どんな場合にも15 mVを超過するために電圧低下。
測定は各々のscrewlessターミナルを渡って接触の場所にできるだけ近くなされ。
ターミナルの背部関係が入手しやすくなければ、標本は製造業者によって十分に準備されるかもしれない;心配はターミナルの行動に影響を与えないために取られる。
心配は、テストの期間の間に、測定を含んで、コンダクターおよび測定装置が著しく動かないことを保障するために取られる。
b) 既に前回のテストa）で指定される電圧低下の決定に服従するscrewlessターミナルは次の通りテストされる。
テストの間に、表10で与えられるテスト現在の値への現在の同輩は渡される。
全テスト整理は、コンダクターを含んで、電圧低下の測定が完了したまで動かない。
ターミナルは192の温度周期、およそ1つのhの持続期間を持っている各周期に次の通り服従し、遂行される:
–およそ30分の現在の流れ;
–およそ30分のそれ以上の期間のために…現在の流れ無し。
各々のscrewlessターミナルの電圧低下はのa） 24の温度周期毎にと192の温度周期の後でテストのために規定されて完了されたように定められる。
より小さいはものはどれでもどんな場合にも第24周期の後で測定された22,5 mVか二度価値を超過するために電圧低下。
このテストの後で付加的な拡大のない正常なか訂正された視野による点検は明らかにひび、変形またはそのようなもののようなそれ以上の使用を損なう変更を示さない。
さらに、12.3.10に従う機械強度テストは繰り返され、すべての標本はこのテストに抗する。
適用:
それはscrewlessターミナルが正常な使用に起こる電気および熱圧力に抗するテストのための使用である。
テスト サンプル:
Screwlessターミナル
変数:
| パラメータ名 | 変数データ |
| 入れられた供給 | AC120V±10%、60Hz （カスタマイズ可能な） |
| テスト周期 | 192の周期、30minのための現在の流れ、30minのための現在の流れ無し |
| テスト流れ | AC 1~99.9A± （3%±1A） |
| 電圧低下の測定 | 0~199.9± （3%±1mv） |
