モデル: | HJ0608A | 角度を曲げること: | 左0-360°;右の0-360°。前もって調整することができます |
---|---|---|---|
速度を曲げること: | 0~60のrpmは、前もって調整することができます | 制御: | PLCのプログラマブル制御 |
ドライブ: | サーボ モーター | 操作: | タッチ画面の理性的な操作 |
ハイライト: | 電化製品のテスター,携帯用電気器具のテスター |

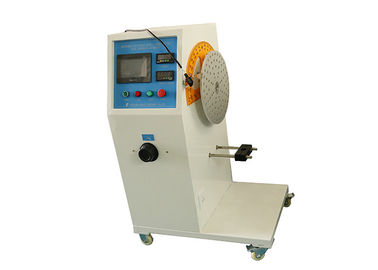

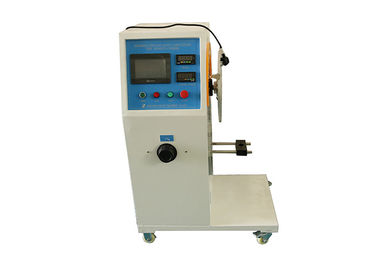

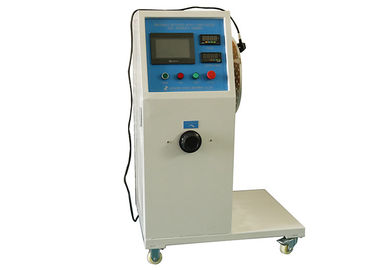

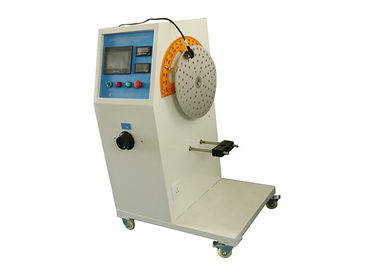

家庭用電化製品のためのテスト0-360 °の単一ステーション機械を曲げるIEC60335 PLC制御コード
製品紹介
テスト器具を曲げる家庭用電化製品の供給のコードは設計されているスペシャルであり、適当なプラグおよびソケットの持久力のテスターを曲げる電源コードがあるように小さい家庭用電化製品(コーヒー鍋/電気鉄のような)およびランプの電源コードの曲る(曲がる)抵抗の性能を、また確認することをIEC60335-1、GB4706-1、IEC60335-2-14、GB4706-30節23.3および25.14および等のに従って製造されて使用します。
テスト装置はPLCの電気制御、7インチ色のタッチ画面理性的な操作システムに採用します;テスト角度、高精度の数字式計器、高性能のデジタル周波数変換、精密な速度の規則、6つの数記憶タイマー、多機能の結合されたクランプ、回転、調節可能な曲がる角度出力電力4kwの中心のゲージを制御するサーボ モーター。時(最大999999回)、テスト速度をテストすれば、テスト角度は前もって調整することができます;それに電流の検出機能があります。この装置は適当な範囲広くあります小さい世帯の電化製品のほとんどのテスト条件を満たすことができます。
技術的な変数
項目名前 | 変数 |
角度を曲げること | 左0-360°;右の0-360°。前もって調整することができます |
速度を曲げること | 速度0~60 rpmを曲げて、前もって調整することができます |
時をテストして下さい | 0~999999回は、前もって調整され、表示することができます |
力 | 110V 60Hz |
制御 | PLCのプログラマブル制御 |
ドライブ | サーボ モーター |
操作 | タッチ画面の理性的な操作 |
構成 | 0~4KW変圧器は、現在の表示をテストします |
忍耐 | 最高。10kg |
回線試験所 | 1つの場所 |
標本の据え付け品 | 回転の中心のゲージが付いている普遍的な据え付け品、 |
負荷重量 | 5N*1,10N*1 |
標準 | IEC 60335-1、IEC 60335-2-14、GB4706.1、GB2099 |
標準的な記述
23.3正常な使用の互いに関連して動かすことができるか、またはユーザーの維持の間に電気関係および内部コンダクターに過度な圧力を引き起こさない接地継続を提供するそれらを含む電気器具の部分。適用範囲が広い金属管はそれらの内で含まれていたコンダクターの絶縁材への損害を与えません。オープン コイルのばねが配線を保護するのに使用されません。回転が互いに触れるコイルばねがこのために使用されれば、コンダクターの絶縁材に加えて十分な絶縁のライニングがあります。
ノート1は十分な絶縁のライニングとIEC 60227かIEC 60245に従う適用範囲が広いコードの外装みなされます。
承諾は点検と次のテストによって点検されます。
曲ることが正常な使用に起これば、電気器具は使用の正常位置に置かれ、評価される電圧で供給され、そして正常運営の下で作動します。
移動可能な部分はコンダクターが構造によって許可される最も大きい角度によって曲るように、曲る率後方にそして進められ1分あたり30です。
flexingsの数はあります
正常な使用の間に曲る− 10 000、なぜならコンダクター;
ユーザーの維持の間に曲る− 100、なぜならコンダクター。
ノート2 Aの曲ることは後方または先に1匹の動き、です。
電気器具はこの標準の承諾が損なわれ、それ以上の使用のために合う限りで傷つきません。特に、配線および関係は16.3の電気強度テスト、1つの000ボルトに減り、生きている部品だけと入手しやすい金属部分の間で適用されたテスト電圧に抗します。
25.14間作動中ある動く電気器具は供給のコードを提供しました
供給のコードが余分から十分に電気器具にどこに入るか曲げます保護されるように組み立てられる。
ノート1これが22.16によって代りにテストされる自動コードの巻き枠が付いている電気器具に加えない。
承諾は図8.に示すように振動のメンバーを持っている器具で遂行される次のテストによって点検されます。
入口の入り口を含んでいる電気器具の部分は振動のメンバーに供給のコードが旅行の中間にあるときように、入るコードの軸線固定されます
コードの監視か入口は縦で、振動の軸線を通ります。平らなコードのセクションの主軸は振動の軸線に平行です。
コードは加えられる力があるように荷を積まれます
– ² 0,75のmmの超過するわずかな横断面区域を持っているコードのための10 N、;
–他のコードのための5 N。
間隔X、振動の軸線とポイント間の図8に示すように、
振動のメンバーがフル レンジに動くときコードかコードの監視は電気器具に、調節されますように、コード入り、負荷は最低の側面動きを作ります。
振動のメンバーは90° (垂直のどちら側でも45°)の角度、20 000才であるタイプZの付属品と他の付属品のためのflexingsの数によって10 000動きます。曲る率は1分あたり60です。
ノート2 Aの曲ることは90°の1匹の動きです。
平らなコードが合わなければ、コードおよび準の部品はflexingsの数半分のの後で90°の角度によって回ります。
テストの間に、コンダクターは評価される電圧で供給され、電気器具の評価される流れと荷を積まれます。
ノート3の流れは接地コンダクターを通して渡されません。
テストは生じません
–コンダクター間の短絡;
–破損のコンダクターの繊維の以上10%;
–ターミナルからのコンダクターの分離;
–コードの監視のゆるむこと;
–この標準の承諾を損なうことができるコードの監視またはコードへの損傷;
–絶縁材に穴を開け、入手しやすくなる壊された繊維。
4つのコンダクターに含んでいます接地コンダクターを注意して下さい。
コードのコンダクター間のノート5 Aの短絡は流れが価値同輩を超過すれば起こると考慮されます
二度電気器具の評価される流れに。
