| 起源の場所: | 中国 |
| ブランド名: | HongCe |
| 証明: | calibration certificate (cost optional ) |
| モデル番号: | HK1504 |
| 最小注文数量: | 1 セット |
|---|---|
| 価格: | Negotiatable |
| パッケージの詳細: | 合板 |
| 受渡し時間: | 45days |
| 支払条件: | T/T |
| 供給の能力: | 10 セットの /month |
| サンプルをテストして下さい: | 250v自己Ballastedランプ スイッチ | デジタル電圧価値: | 0 | 300V |
|---|---|---|---|
| 操作率: | 3 - 40回 | デジタル力の価値: | 0~9KW |
| 出力チャネル: | 3 チャネル | 場所: | 3つの独立したテストの場所 |
| ハイライト: | 軽い試験装置,照明器具のテスト |
||
PLC制御250v自己はランプ スイッチ耐久試験をBallasted、負荷箱は試験制度を統合しました
標準:IEC60669-1:2017年節19.3およびIEC60669-2-1:2015年の節19.109
技術的な変数:
| 項目 | 内容 |
| 力 | 地面AC220V±5%/50Hzとの単一フェーズ |
| 理性的な産業制御システム |
IPC:IPC-810E 構成ソフトウェア:E5 オシロスコープ:TektronixかAgilent 獲得モジュール:多数
表面の静電気の粉の噴霧 |
| 持久力のテスターを転換して下さい |
場所:3つの独立したテストの場所 制御システム:7インチ色LCDのタッチ画面+PLC+のサーボ モーター、それに他の装置とのオンライン使用かコミュニケーションのために便利（さまざまな負荷のような）である通信用インタフェースがありま、データ収集および統計量を可能にします。 テスト打撃:0.1~100mmは、前もって調整することができます テスト速度:0.1~200mm/sは、前もって調整することができます オン/オフ時間:" on "の期間は（25+5 0）総周期の%であり、" off "の期間（750 -5） %、0.1~99.9は前もって調整することができます 操作率:3 - 40回はテスト速度およびオン/オフ時間の設定と関連付けられて、テスト打撃置く、ことができます 警報検出:聞こえ、視覚警報があり、テキストのプロンプトがあるプロダクトが不適当であるために時、作り付けの検出器検出されたり: 1）スイッチが担保付きのとき、連続的な伝導は起こります; 2）感電は燃え尽きるとき、接続することができません; 3）計算が着く時。 負荷関係の港:異なったテスト負荷は等外的にballastedランプの負荷、TVの負荷、誘導負荷、容量性負荷、電動機負荷を、タングステンの電灯負荷のような、必要とされるに応じて接続することができます。 次元:W1250mm×D650mm×H1150mm; 重量:100kg. |
| 自己ballastedランプの負荷箱 |
デジタル電圧価値:範囲0 | 300Vの精密0.5、 デジタル力の価値:0~9KWの精密0.5 出力チャネル:3チャネル（2つのチャネルは250Wであり、他のチャネルは400Wです） 評価される電圧を転換して下さい:250V |、入力電圧は250V~で調節可能、すべてのオペレーティング パラメータ置かれます、Wを含んで、私最高になります、I2つのt、および侵入の流れの波形です。 評価される流れ10A、13A、16A、任意20A 4 各装置は90度の角度の伝導に直接管制装置（タッチ画面の選り抜き「口径測定」機能）を、いつもあります提供します、この機能は最初の装置の口径測定および測定の証明に使用することができます。 長く保護機能を離れて長いを使って、1の保護時| 99Sは操業停止警報保護前もって調整することができます。 |
テストの主義:
IEC60669-1:2017年およびIEC60669-2-1:250Vの評価される電圧のスイッチのためのだけ2015年。
負荷箱回路は整流器橋およびコンデンサーが付いている図12bおよびclause19.3に従って、あります。

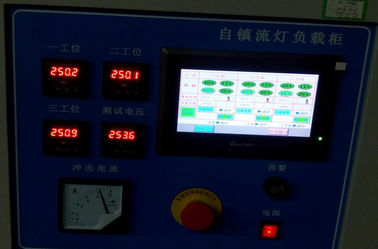

装置表示:監視のための装置の力のメートルそして電圧計。
口径測定方法:

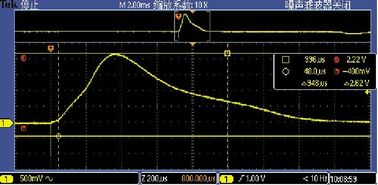

マニュアル試験のプロセスおよび口径測定方法:スイッチ サンプルは負荷箱の出力ターミナルに接続されます、オシロスコープは口径測定の港に接続され、0.2レベルの標準的な抵抗器はスイッチ回路にシリーズで（抵抗の価値は0.01オームです）、次の通り抵抗によって標準的な抵抗器を渡る電圧はオシロスコープによって読まれ、流れを得るために電圧の分割の方式接続されます（I=U/R=U/0.01=100*U）はの測定の波形の図表（参照のためのGB16915.1-2014標準的な波形）あります:
測定されたデータはコンピュータにコピーされ、見本抽出された電圧信号はExcelソフトウェアによって計算されます。測定された現在の値I=U/R=U/0.01=100*U.を得るために見本抽出の抵抗（0.01オーム）で電圧を分けて下さい。
10A-100Wの波形データは次のテーブルで示されています:
一貫性および安定性を保障するためには、上記のデータは以上5つの測定が標準の条件の内に（を含む冷たくおよび熱い）、測定値ある要求します。
自動テスト方法:

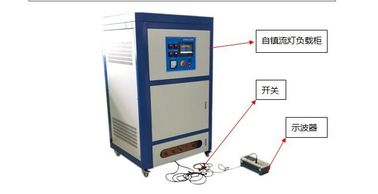

スイッチ ターミナルが自己ballastedランプの負荷箱の出力ターミナルによって接続され、産業コンピュータ信号ライン（オシロスコープ）が口径測定の港に接続されるようにスイッチ持久力のテスターにテストされるべきスイッチ サンプルを取付けて下さい。閉まるスイッチを作るためにスイッチ持久力のテスターが命令ドライブ マニピュレーターに接続されるとき自己ballastedランプの負荷箱によって送られる現在の波は90°の位相角でつき、産業コンピュータは自動的に現在のピークIピークを、I2つのt、および電圧V、および自動計算の集めま、修飾された失敗の判断を与える標準的なデータを比較します。
