商品の詳細:
お支払配送条件:
|
| 接合箇所1: | 30±0.2 | 接合箇所2: | 60±0.2 |
|---|---|---|---|
| 指の長さ: | 80±0.2 | 迷うべき指先: | 180±0.2 |
| 円柱: | R2±0.05 | 球状: | R4±0.05 |
| ハイライト: | 可聴周波測定装置,落下試験装置 |
||
IECの60065:2014節の9.1.1.3テスト調査B
標準
調査B、図2、IEC60950図2A、IEC60884、IEC60335、UL507およびUL1278図はIECの60065:2014節9.1.1.3、13.4、IEC 61032テストに8.4合致します。
適用:
この調査は危険な部品へのアクセスに対して基本的な保護を確認するように意図されています。また指を搭載するアクセスに対して保護を確認することを使用します。
テスト サンプル:
簡単にアクセスできるエンクロージャの生きている部品か機械部品。
特徴:
このテスト指の調査はdito、指、基盤および人間手の特徴を模倣する絶縁されたハンドルから成っています。それに90°で曲げることができる2つの移動可能な接合箇所があります。カスタマイズ可能:それは反電気衝撃試験にハンドルの端で使用するプラグイン可能なバナナ プラグおよびamphenolのコネクターによって装備されているか、または時M6の開いた通された穴ことができます（引きおよび押しの力量計によって接続される）ハンドルの端にエンクロージャの保護テストのために使用されたとき。
変数（mm）:
| モデル | HT-I02 | HT-I02A | HT-I02B | HT-I02T |
| 名前 | 標準的なテスト指 | 円のバッフル テスト指 | 大きいバッフル テスト指 | 力が付いている標準的なテスト指 |
| 接合箇所1 | 30±0.2 | 30±0.2 | 30±0.2 | 30±0.2 |
| 接合箇所2 | 60±0.2 | 60±0.2 | 60±0.2 | 60±0.2 |
| 指の長さ | 80±0.2 | 80±0.2 | 100±0.2 | 80±0.2 |
| 迷うべき指先 | 180±0.2 | 180±0.2 | ---- | 180±0.2 |
| 円柱 | R2±0.05 | R2±0.05 | R2±0.05 | R2±0.05 |
| 球形 | R4±0.05 | R4±0.05 | R4±0.05 | R4±0.05 |
| ベベル角度を切る指先 | 37のo 0の-10 ′ | 37のo 0の-10 ′ | 37のo 0の-10 ′ | 37のo 0の-10 ′ |
| 指先の先を細くすること | 14のo 0の-10 ′ | 14のo 0の-10 ′ | 14のo 0の-10 ′ | 14のo 0の-10 ′ |
| 指の直径をテストして下さい | Ф12 0 -0.05 | Ф12 0 -0.05 | Ф12 0 -0.05 | Ф12 0 -0.05 |
| A-Aセクション直径 | Ф50 | Ф50 | ---- | Ф50 |
| A-Aセクション幅 | 20±0.2 | ---- | ---- | 20±0.2 |
| バッフルの直径 | Ф75±0.2 | Ф75±0.2 | Ф125±0.2 | Ф75±0.2 |
| バッフルの厚さ | 5±0.5 | 5±0.5 | ---- | 5±0.5 |
| 力 | ---- | ---- | ---- | 10Nの力を使って、20N、30N |
| 応用標準 | IEC61032-1 | IEC60335-1 | IEC60335-2-14 | IEC60529-1 |

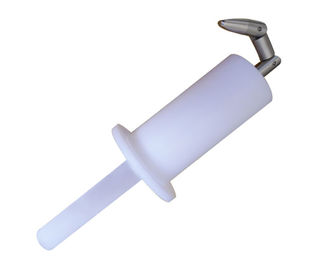

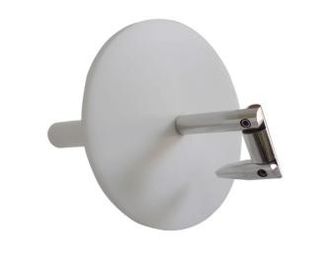

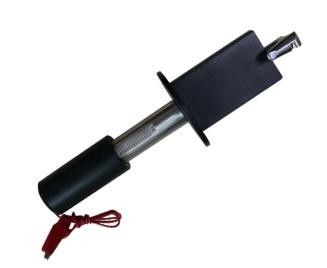

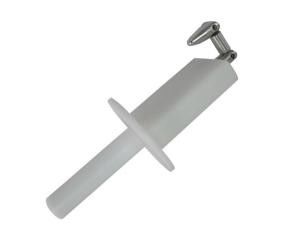

参照のための映像:
