商品の詳細:
お支払配送条件:
|
真空槽: | 2 | トレーサー ガス: | ヘリウム |
---|---|---|---|
棄却物ポイント: | 2g/y | サイクル時間: | 100s/chamber |
ヘリウムの回復: | 回復率≥95% | 工作物: | 自動車コンデンサーおよび蒸化器 |
ハイライト: | ヘリウムの漏水検知,ヘリウムの漏れ試験装置 |

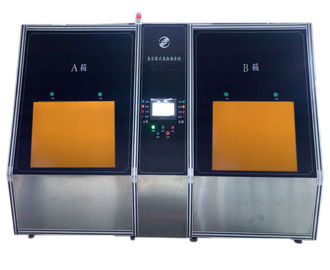

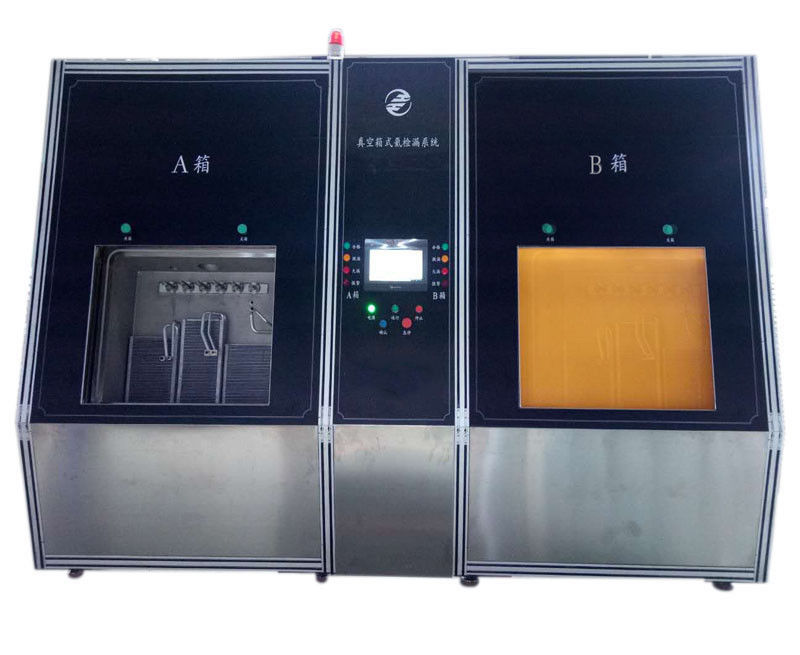

自動車コンデンサーおよび蒸化器のための真空槽のヘリウムの漏出検出システム

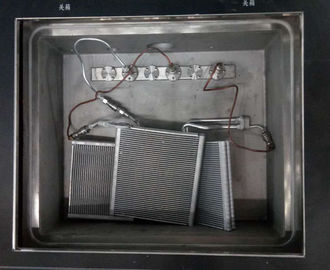

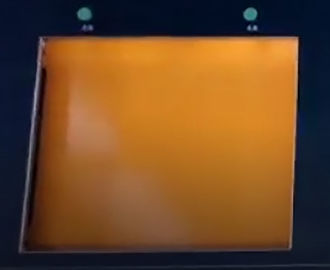

真空槽のヘリウムの漏出検出システムに2つの真空槽、つながる2箱の真空箱の仕事があります。工作物は真空槽に置かれ、速いコネクターによって接続されます。その後、真空槽のDOORCLOSEボタンは同時に押されます。ドアは自動的に閉まり、テスト周期は始まります。耳障りな保護装置は真空槽のドアの両側でドアが閉鎖しているとき部屋のドアの動きと干渉する目的がないことを保障するために取付けられています。
ドアの1つが閉鎖していれば、この部屋の検出周期は始まりましたあります。この時点でオペレータは操作のための他の部屋に行くことができます。
技術的な変数:
工作物 | 自動車コンデンサーおよび蒸化器 | |||
真空槽 |
部屋 (テスト コンデンサー) |
部屋(テスト蒸化器) | ||
サイズ | 750X620X220mm | サイズ | 750X620X220mm | |
ワーク・ステーション | 6 | ワーク・ステーション | 3 | |
総体の漏れ試験のための圧力 |
窒素/圧縮空気 3.5 Mpa (下りの調節可能) |
|||
トレーサー ガス | ヘリウム | |||
棄却物ポイント | 2g/y | |||
良い漏れ試験の圧力 | 4.0 Mpa (下りの調節可能) | |||
サイクル時間 | 100s/chamber | |||
ヘリウムの回復 | 回復率≥95% |
主要な構成:
真空ポンプ | BAOSI |
真空ゲージ | INFICON |
漏出探知器 | AGILENT |
電磁石弁 | PARKER |
圧力センサー | DANFOSS |
PLC | OMRON |
タッチ画面 | WEINVIEW |
電装品 | 富士、シュナイダー、三菱および等。 |
ヘリウムの集中の探知器 | HongCe |
私達のシステムに規則的な精密口径測定を行うことを非常に容易にする自動口径測定のプロシージャがあります。目盛りを付けられたシステムは正確に工作物の全面的な漏出率を定めます。
システムの日々検査:(日々検査に専用されている)標準的な漏出ゲージ点検されるべき工作物を模倣し組み合わせ精度のオンライン口径測定を処理しましたり、十分に操作の組み合わせ精度そして信頼性の安定性を保障できます。
標準的な漏出ゲージ
メイン メニューおよびファンクション・ボタンはスクリーンに、次のとおりである場合もありますあります:
*手動維持
*変数設定
*状態の監視をテストして下さい:
*欠陥の警報および自己診断
*生産データ統計量
ソフトウェア
真空のヘリウムの検出:
真空槽の避難がセットの漏水検知圧力に達し、同時に箱の工作物の避難が完了したとき、システムは真空槽のヘリウム信号を検出し、この信号のためのゼロを抑制し、それから工作物は4.0 Mpa (下りの調節可能)のヘリウムのガスで満ちています。工作物のヘリウム圧力が設定値に達する時、工作物への漏出探知器プロセス検出。
漏出探知器が設定値を超過するヘリウム信号を見つければ、工作物に良い漏出があることを示します。システムは漏出警報を出します。オペレータは確認ボタンを押します、そして大気が記入された後真空槽は自動的に開きます。オペレータは工作物から速いコネクターを分け、工作物を荷を下し、それに応じて印を付けることができます。
漏出探知器が設定値を超過するヘリウム信号を見つけなければ、検出された工作物が漏っていないことを、システム与えますパス信号を示し、工作物のヘリウムは自動的に回復されます。ヘリウムが回復されると同時に、システムは空気で真空槽を満たします。真空槽の圧力が大気圧に上がり、工作物のヘリウムの回復過程が完了したとき、真空槽のドアは自動的に開き、検出のプロシージャは完了します。
