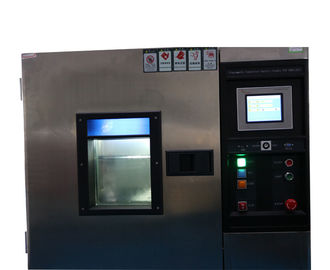

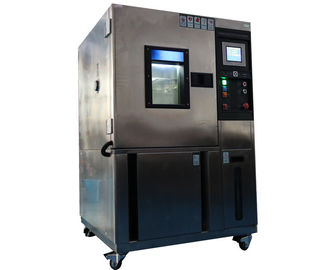

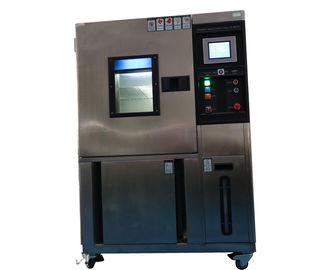

IEC 60068の電化製品のテスター、プログラム可能な温度の湿気の部屋150L

IEC 60068の電化製品のテスターのプログラム可能な温度の湿気の部屋の作業ボリューム150L

製品に関する情報

このテスト装置は別の環境の状態を模倣できます。従って物質的な性能を、のようなテストすることは適切抵抗します熱に、抵抗します風邪に、抵抗します湿気に、抵抗します乾燥したにです。それはIEC 60068-2-1.1990のIEC60068-2-2.1974およびectの標準的な条件に従って設計され、製造されます。

技術的な変数

1. 作業ボリューム:150L

2. 温度較差:-40 ℃~ +150 ℃

3. 湿気範囲:20% RH~ 98% RH

*Note:湿気の使用範囲図表の下で参照して下さい!

4. 温度および湿気の制御正確さ:±0.2℃;±2.5%RH.

*測定を感じる温度が安定していた30分後2~4性能の上で保証するために、測定されるべきです!

5.温度および湿気の配分の均等性:±2℃;±3%RH.

*Note:6~11性能の下で保証するため、測定の位置は温度が安定していた30分後各壁テスト地帯の1/6の位置測定されるべきです!

6. 加熱時間:室温からの150℃への暖房は、総加熱時間50分です（非負荷国家の下で）。

7.放射能冷却期間:室温から-40℃に冷却して、総放射能冷却期間は40minsです（非負荷国家の下で）。

8.内部の部屋次元:試験区域:50の×60の×50 cm （W×H×D）。

*Note:サンプルを置くことの容積はテスト地帯の容量の2/3を超過するべきではないです。

9. 装置のインストール スペース:少なくとも920×1600×870cm （W×H×D）。

10. 部屋のドアをテストして下さい:80 × 105 cm （W×H）の合計1。

11. 動力源:AC 1 ∮ 220 V 50 Hz MAX 40 A

構造

A. Chamberの構造:

SUS#304の版の厚さ1つのmm。

 絶縁材:泡立つPU厚さ100つのmm。

B. Coolingの冷凍サイクル システム:

1. 冷房装置:

a. R404冷凍サイクル システム

b. R23冷凍サイクル システム

2. コンデンサー:エア冷却される

3. 拡張モード:毛管

4. 蒸化器:空気ループ モード

C.暖房装置:

ヒーター:220ボルト2つのKW

D. Humidificationシステム:

1. 加湿器:ステンレス鋼のヒーター220 V 2. KW× 1のセット。

2. 湿気のガーゼの流しおよび加湿器の給水設備:自動補充モード。

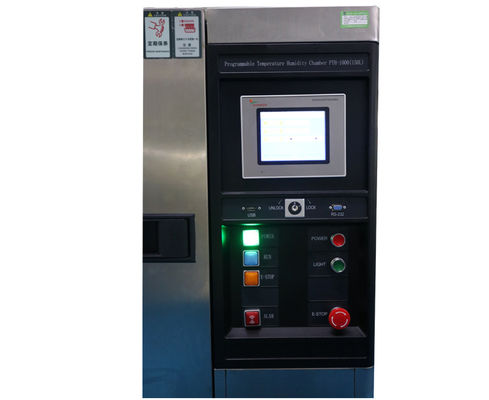

E.自動制御システム:

1. PLC制御TEMI880。

* CDのコントローラーの使用説明書を参照して下さい。

2. 温度および湿気センサー:RTD （乾燥した球根/湿球）。

*回路によって制御されて。

F.空気の循環および排水系統:

1. ループ送風管:1グループ

a. 材料:SUS#304ステンレス鋼。

b. 空気送風機:1つの∮ 220 V 60Wの× 1のセット

2. 下水管管の直径。

G.保護システム:

   温度の保護スイッチに

   水不足の保護

電磁石スイッチおよび積み過ぎの流れの保護装置

ヒューズ スイッチ無し

圧縮機の積み過ぎの保護装置

制御回路の保護ヒューズ
