標準: | IEC60884 IEC 60065および等。 | 力の腕: | 0-200mm |
---|---|---|---|
重量: | 2.5N | トルク: | 0.25N.mおよび0.4N.m |
プラグイン: | 万能プラグ(GBおよびBSのプラグのためのスーツ)、ULのプラグ、ヨーロッパのプラグ | 形成して下さい: | プラグは取り替え可能である場合もあり、カスタマイズしました |
ハイライト: | ソケットのテスター,電気プラグのテスター |

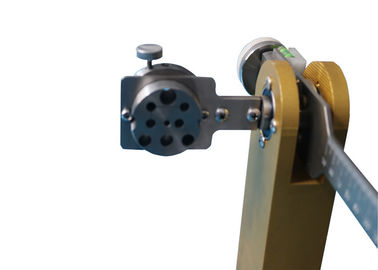

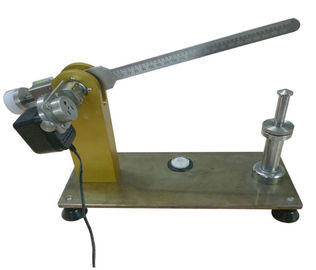

Iec60884節14.23.2のソケット-出口のトルクのテスター
製品に関する情報
テスターはIEC 60884-1に等合致します2013年節14.23.2、IEC 60335-1節22.3、IEC60065節15.4.1および図11あります。
挿入の緊張力をテストすることを使用します。固定ソケット出口に導入されるように意図されているピンを与えられた装置はこれらのソケット出口に過度な緊張を課しません。
標準節
装置は固定ソケット–この標準に従う出口ソケット–に生きているソケットの軸線による横の軸線–ソケットの約束の表面の後ろの8mmの間隔の接触について出口ちょうつがい式に回転します–この約束の表面への出口そして平行挿入されます。
ソケット–出口に縦平面の約束の表面を維持するために適用されなければならない付加的なトルクは0.25Nmを超過しません。

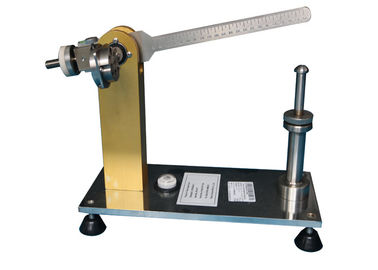

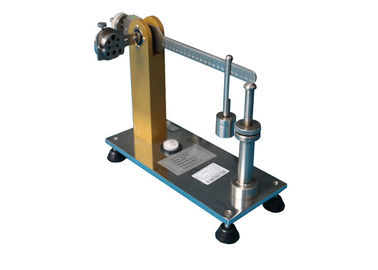

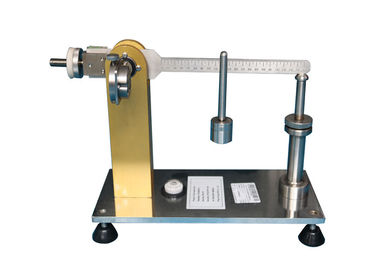

構造
1 –バランス重量
2 –測定の泡
3 –水平な泡
4 –測定の重量
5 –高さの規則ねじ
6 –サポート棒
変数:
重量 | 2.5N*1、1N*1 |
プラグ | UL plug*1、ヨーロッパplug*1、万能plug*1 |
標準に合致します | IEC60884、VDE0620、IEC60598、IEC60065Fig11 |
力の腕 | 0-200mm |
接触表面からの間隔および表面の軸線 | 8mm |
操作のステップ
2.Hangは4 -バランスの腕の測定の重量は、5つを調節し–高さの正規ねじ、横のバランスの腕を作ります。横のバランスの腕、2の気泡–センター・ポジションの水平な泡時。
3.Removeは水平姿勢で4 -測定の重量は、1つを調節します–バランス重量の位置、バランスの腕を保ちます。そしてバランスの腕に6への1mmについての間隔を保たせます-棒を支えて下さい。
4.Installは装置のテスト サンプル、ねじをきつく締めます。今度はバランスの腕。
5.Hang 4 -バランスの測定の重量は武装します。センター・ポジションの4の位置を-測定の重量は、バランスの腕のレベル、2の気泡を作りなさい位置を–測定の泡、バランスの腕保ちます6への1mmの間隔を調節して下さい-支えます棒を記録します。見つけられる10.3cmの位置を言って下さい。
6. 測定にトルクを与えて下さい
(1)適切な重量はより低いスケールで掛かります。
(2)はバランスの腕が横の状態にあるまで重量をゆっくり動かします。
7. ソケットに加えられるサンプルのトルク:尺度値Xの重量
例えば:トルク:0.12mX2.5N=0.3Nm
