| 起源の場所: | 中国 |
| ブランド名: | HongCe |
| 証明: | Third party calibration (Cost additional) |
| モデル番号: | HJAU019 |
| 最小注文数量: | 1 セット |
|---|---|
| 価格: | Negotiatable |
| パッケージの詳細: | 合板 |
| 受渡し時間: | 90日 |
| プロダクトをテストして下さい: | 乾燥したフィルター | 真空槽QTY: | 2 |
|---|---|---|---|
| トレーサー ガス: | ヘリウム | 漏出率: | <1> |
| 周期をテストして下さい: | 120の部屋/時間 | ||
| ハイライト: | ヘリウムの漏水検知,ヘリウムの漏出テスト |
||

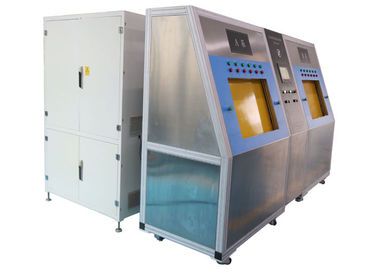

自動車乾燥したフィルターのための2真空槽のヘリウムの漏れ試験システム
このヘリウムの漏れ試験システムはヘリウムの漏水検知の基本原則に従って設計されています、ヘリウムはトレーサー ガスとして使用されます、ヘリウムは真空槽の工作物に満ちて、それからヘリウムの漏出探知器速くそしてすぐに工作物の漏出を判断できます。
技術的な変数
| プロダクトの名前 | 乾燥したフィルター |
| 真空槽のサイズ | L 700mm * W 450mm * H 230mm |
| 真空槽の量 | 2 |
| 総体の漏出のための高圧ガス | 4 Mpa （下りの調節可能） |
| トレーサー ガス | ヘリウム |
| 棄却物ポイント | 漏出率 <1> |
| 漏出を示すためのヘリウム圧力 | 3.6Mpa （下りの調節可能） |
| 周期をテストして下さい | 120の部屋/時間 |

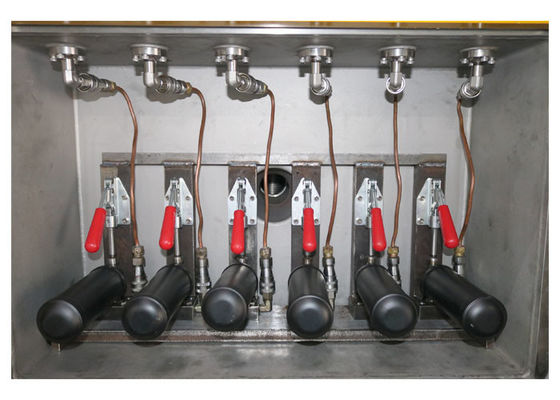

真空槽の統合された密封された管および接合箇所
（1）各部屋に避難及び詰物管の6部分があります（を含む3組の接合箇所）
（2）各管はそれぞれ制御されます
仕事のプロセス記述:

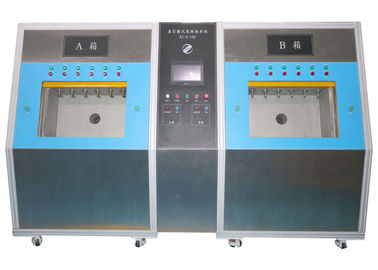

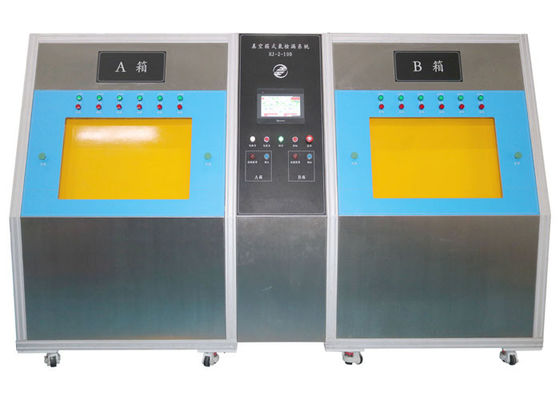

システムに2真空槽、2つの部屋の仕事連結、オペレータ場所が真空槽へのプロダクトあり、ドアを閉めるためにとそれらをドア終わりボタンを押す速い接合箇所、後検出周期の開始接続します。ドアの動きに影響を及ぼすドア区域に目的がないことをオペレータ終わりがドア、保障するとき、真空のドアの両側に耳障りな保護装置があります。
部屋のドアの1つが閉鎖していれば、この部屋の検出周期は始まります。この時点で、オペレータは操作のための他の部屋に行くことができます。
周期プロセスをテストして下さい:
- テスト部屋のの中の据え付け品が付いている手動シール プロダクト。
- 部屋の閉鎖。
- 質量分析計が付いている漏れ試験のために適した真空の価値への部屋の避難。部屋の避難の間に、システムはプロダクトの次のテストを稼動します:
- 総体の漏出を明らかにする圧力腐食;
- 圧力排出およびプロダクト避難;
- 移動のために適した真空の価値に達してそれはテスト部屋とのコミュニケーションに質量分析計を置くことです。
- テスト部屋の残りのヘリウムである背景の読書。
- ヘリウムが付いているプロダクトの与圧。
- 質量分析計が付いている漏れ試験。
- テスト部屋（大気圧へのリターン）の換気、プロダクトからの特定の圧力へのヘリウムの回復（プロダクトの選ばれた変数そして最終的な避難によって決まって下さい）。
- 部屋の開始
- マニュアルはプロダクトの荷を下します。
