| 振子の棒の角度: | 0-90調節可能な°スケールの表示 | 振子の棒の長さ: | 1000ミリメートル |
|---|---|---|---|
| 顕著な要素: | 5J、10J、20J、50J | 影響の高さ: | 調節可能な200mm~1200mm |
| ハイライト: | 衝撃試験装置,振り子式衝撃試験機 |
||

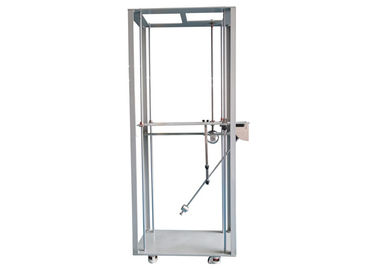

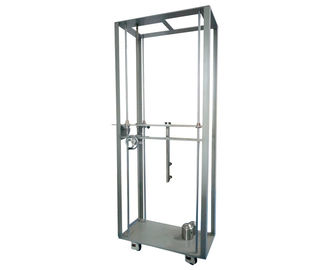

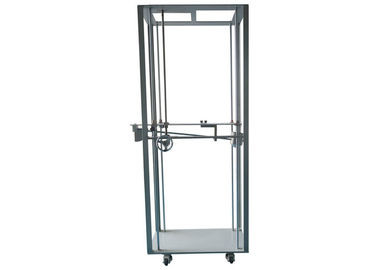

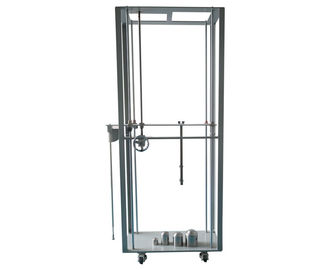

90J IEC60068-2-75の衝撃試験機械振子の振動ハンマー テスト器具
製品に関する情報:
テスト器具はIEC61439-1の条件に従って設計され、製造されます:2009年、IEC62262:2002年の節6およびIEC60068-2-75のそれは電気機器の貝が外的な目的衝突するとき機械衝突の強さの程度をテストするために適用します。
この装置のフレームはステンレス鋼によって溶接されます、構造は密集し、耐久です。取付金具は上下に調節することができ影響の角度は調節可能な0-90 °全テスト器具です作動して容易です。
技術的な変数:
| 1 | 振子の棒の角度 | 0-90調節可能な°スケールの表示 |
| 2 | 振子の棒の長さ | 1000mm |

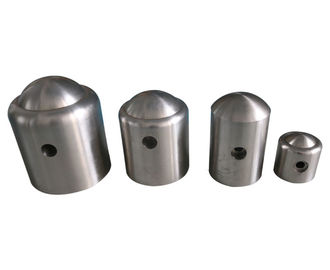

| 3 | 顕著な要素 | 5J、10J、20J、50J （90J分け前50Jの同じ顕著な要素）、それぞれの1 |
| 4 | 影響の高さ | 調節可能な200mm~1200mm |
影響エネルギー、同等の固まりおよび低下の高さの図表:
| Energy/J | 5 | 10 | 20 | 50 |
| 同等の固まりkg （±2%） | 1.7 |
5 |
5 | 10 |
| 落下mm±1%の高さ | 300 | 200 | 400 |
500 |
機械主義:
この器具は顕著な要素にIEC 60068-2-75に従って、振子の棒の前部分接続され、ある特定の高さに合わせ、振子の棒をそして定義区域内のテスト サンプル表面に影響を与えるために自由に解放します、そして振子の棒の振動を設計され、製造されます。異なった同等の固まりの顕著な要素は異なった影響エネルギーに相当してあり、別の電気機器のエンクロージャの強度テストに適用します。
試験手順:
1. テスト器具を適した位置にテスト サンプルの前に動かして下さい、現時点で水平に置かれるテスト器具を作るために地上ねじをテスト器具支えられます地上ねじによって調節すれば足車は地面から離れています。
2. 振子の棒に必須の顕著なエネルギーに従って適切で顕著な要素を取付けて下さい。
設置および取り替え方法:固定ボルトをねじで締めて下さい、振子の棒の指定顕著な要素をねじで締め、そしてボルトをきつく締めて下さい。
3. サンプルがテストされる適した位置にテスターをセンター・ポジションの横の泡を作るために調節しましたり足車を保障します水平な地面および足車の堅い接触の地面のテスターを動かして下さい。
4. 顕著な要素の直線にインパクト ポイントをするために上昇の手動ハンドルを調節して下さい持ち上がる装置を修理するためにガイドの固定ボルトをきつく締めて下さい。
5. 振子の棒を顕著な要素の必須の高さに合わせて下さい、解放クランプに振子の棒を置いて下さい、ユーザーはダイヤルのスケールに従って振子の棒および取り外し可能な皿のスケールの表示を調節できます。
6. 顕著な要素は解放ピンが解放される場合サンプルに影響を与えます。
注目:再影響を避けて下さい。
7. 別のテストのために条件は上記のステップに従って取り替えます顕著な要素を喜びます。注:50Jの顕著な要素をテストした場合より低い解放ピンが戻ったことを長い解放の棒の上部の解放ピンを、同時に、確かめます使用して下さい。
90Jの顕著な要素をテストした場合短い解放の棒を取り替えて下さい。
