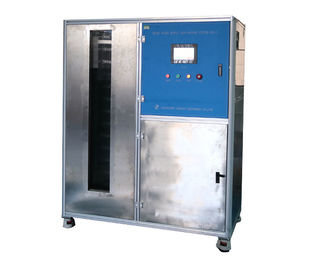

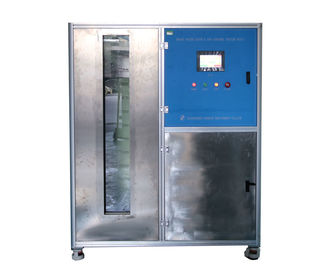

IEC 60529のIPX7液浸の部屋のIPX1へのIPX8のためのスマートな給水および制御システム

IEC 60529のIPX7液浸の部屋のIPX1へのIPX8のためのスマートな給水および制御システム

製品に関する情報:

スマートな給水および制御システムはに従って設計され、製造されます

IEC60529 IPX1~IPX8の標準的な条件およびIEC 60598の関連の条件。

この部屋はまたIPX7水液浸のテストに使用することができます。

それは照明器具のような電気電気器具の防水テストのために、使用されます。

技術的な変数:

1. スマートな給水および制御システムは適当にです:

（a） IPX1~IPX6のための給水はテストを防水します

（b） IPX7水液浸試験

（c） IPX8水堅さテストのための水貯蔵

（d）全体防水装置のための自動制御

2. 給水方法:一定した温度の給水、一定した流れの給水、一定した圧力給水

3. 給水制御プロセス:ユーザーがタッチ画面の水温の価値、水流の価値および水圧の価値、温度調整システム、電子メートルまたはデジタル圧力計の実時間モニター現在の値前もって調整した後、価値をPLCにデータ変換によって読込んで下さい、そして頻度コンバーターを通して自動的にポンプの回転速度を調節して下さい。

tempreture制御に水をまいて下さい:PIDシステムは自動的に水tempreture、範囲を制御し、検出します:室温| 95℃ （±1℃）。

4.Thereは大きい流れおよび小さい流れ2の方法給水です。

5. 大きい流れの給水:

（a） IPX5~IPX6 IPX8の強い水散水試験および水注入に適当です

（b）流れの範囲:10~100L/min

（c）流れの正確さ:±0.5L/min

（d）流量計:LWGY-15タイプ タービン流量計

（e）水ポンプ:CHL8-60L6WBCのタイプ ステンレス鋼の遠心ポンプ

6. 小さい流れの給水:

（a） IPX1~IPX4防水テストに適当です

（b）流れの範囲:1~10L/min

（c）流れの正確さ:±0.5L/min

流量計:LWGY-4タイプ タービン流量計

（d）水ポンプ:CHL2-30L6WBCのタイプ ステンレス鋼の遠心ポンプ

7. 水貯蔵タンク:

（a） IPX5~IPX6強い水散水試験、IPX8の水注入、IPX7液浸の水貯蔵に適当です

（b）容積:550L

（c）次元:W600mmXD660mmXH1400mm

（d）観察窓:強くされたガラス窓

（e）観察窓次元:W200mmXH1250mm

（f）深さのゲージ:ステンレス鋼

（g）の深さのゲージの高さ:1300mm、accuracy1mm

（h）液体のレベル コントロール:浮遊物スイッチ+流出管

8. IPX7液浸の自動上昇ブラケット

（a）持ち上がる間隔:0~1250mm

（b）ブラケット次元:L400mmXW400mm

（c）ブラケットの負荷重量:50Kg

9. IPX8の制御

（a）圧力範囲:0~0.6Mpa

（b）時間範囲:0~999999s

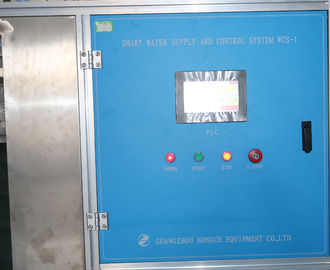

10. 制御キャビネット:

（a）流れの検出:電子流量計を通る流れ信号のフィードバック

（b）流れの設定:タッチ画面で置いて下さい

（c）温度の検出:PID

（d）コントローラー:三菱PLC

（e）友好的なインターフェイス:7インチ、色のタッチ画面

（f）制御機能:一定した温度の給水、一定した流れの給水、一定した圧力給水およびテスト時間制御方式。

（g）の保護機能:漏出保護、積み過ぎの保護、短絡の保護

11. フィルター:ステンレス鋼の貝、良いフィルター中心

12. ボディ材料:産業アルミ合金

13. 外のり寸法:1400mmX750mmX1600mm

14. 電源:AC 380V、50HZ

主要な構成:
