自動車空気調節の圧縮機4の部屋水素および窒素の漏出検出システム

自動車空気調節の圧縮機4の部屋水素および窒素の漏出検出システム

プロダクトへの紹介

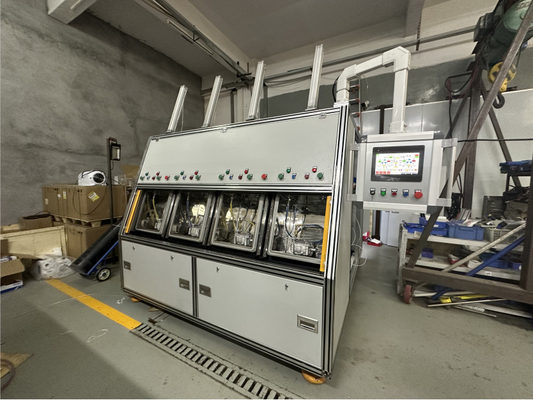

      4タンク水素窒素の漏出検出システムは自動車部品または他の装置のガスの漏出を検出するのに使用される装置である。それは通常4箱の密封されたテスト箱および対応する探知装置から成っている。使用中場合の、テスト箱にテストされ、次に水素および窒素のガスの混合物のことを注入によってガスの漏出行うかどうか検出する部品を置きなさい。

      水素が非常に透過性であるのでこの漏出検出システムの使用それを小さい漏出を検出することもっと簡単にする検出媒体として水素および窒素のガスの混合物。テスト部屋のガスはテストされるべき部品の表面の漏出ポイントと相互に作用し漏出があれば、ガスは探知装置によって検出される。

      水素および窒素の基本的な漏水検知の原則に従って真空槽の工作物を満たすのに、水素がおよび窒素はトレーサー ガスとして使用されている。それから、水素および窒素の漏出探知器すぐにそして正確に高精度の工作物の漏出状態を定めることができる。

働くプロセス

1. 工作物の取付けおよび真空箱の完了:

a. オペレータは真空槽に工作物を置き、真空槽の中の速いコネクターによって工作物インターフェイスを接続し、そして起動ボタンを押す。

b. 自動的に真空槽を閉めれば、検出周期はすぐに始まる。

注:火格子を付ける保護装置は真空槽の両側で取付けられている。真空槽のドアを閉めた場合、最後の区域で真空槽の動きと干渉する目的がないことを確認しなさい。

2. 掃除機をかけ、工作物の掃除機をかけること真空槽:

a. 自動的に真空は中真空のレベルまでの真空槽一定の開始圧力に達する。

b. 同時に工作物の中の真空のレベルが一定の真空の価値に達するまで、自動的に真空工作物。

3. 工作物の水素窒素の詰物、中型の漏出および良い漏出検出

a. 自動的に水素で工作物を満たせば工作物の中の圧力までの一定圧力の窒素のガスは設定値に達する。

b. 中型の漏出検出:水素および窒素の詰物の完了が、工作物自動的に重圧の下で維持された、およびかどうか中型がある後漏出は工作物の中の圧力降下の価値に基づいて定められる:

工作物の中の圧力降下の価値が一定の範囲を超過すれば、漏水検知プロセスは終わり、操作インターフェイスは中型の漏出を示し、ガスを回復する。

c. 中型の漏出の完了の後で、マイクロ漏出判断を行いなさい:

漏出探知器が真空槽の設定値を超過する水素および窒素信号を検出すればうまく工作物に漏出がある、良い漏出徴候信号は操作インターフェイスで提供されることを示し。

漏出探知器が真空槽の設定値を超過する水素および窒素信号を検出しなければ工作物が点検を渡した、修飾された信号は操作インターフェイスで提供されることを示し。

4. 真空槽のインフレーション

a. 自動的に大気で真空槽を満たしなさい。

b. 同時に、工作物の中の水素そして窒素は自動的に回復される。

5. 工作物の荷を下すこと

a. テストが修飾されれば:

真空槽のドアは自動的に開く。オペレータは工作物インターフェイス間部屋の中の接合箇所を離す。

b. テストが失敗すれば:

出版物はボタンを手動で確認し、真空槽のドアは自動的に開く。オペレータは工作物インターフェイス間箱の中の接合箇所を離す。

c. 警報が検出プロセスの間に起これば:

手動で出版物確認ボタン。真空槽のドアは自動的に開く。警報状態を取り除くためにタッチ画面の障害メッセージのプロンプトを押し次に工作物を再試験をしなさい。

注:検出される漏出を用いるプロダクトのため分類する:1. 1つの工作物を取り、1の工作物を残しなさい。2.去った正常な操作方法に従って部屋で1つの工作物をテストし続けなさい。この周期は特定の漏出工作物が検出されるまで続く。
