| 起源の場所: | 中国 |
| ブランド名: | HongCe |
| 証明: | Calibration certificate(cost additional) |
| モデル番号: | HC9916 |
| 最小注文数量: | 1セット |
|---|---|
| 価格: | Negotiable |
| パッケージの詳細: | 合板 |
| 受渡し時間: | 20日 |
| 支払条件: | T/T |
| 供給の能力: | 1ヶ月あたりにセット30 |
| テスト プラグ: | 堅くされた鋼鉄 | テスト重量: | セット1重ね合わせ |
|---|---|---|---|
| 操作方法: | マニュアルによって | 保証: | 1年 |
| テスト サンプル: | ソケット | 標準: | IEC60884-1、VDE0620 |
| 機能: | 回収力の証明 | テスト プラグの荒さ: | ≤0.8 mm |
| ハイライト: | IEC60884-1プラグのソケットのテスター,図18プラグのソケットのテスター,手動プラグのソケットのテスター |
||

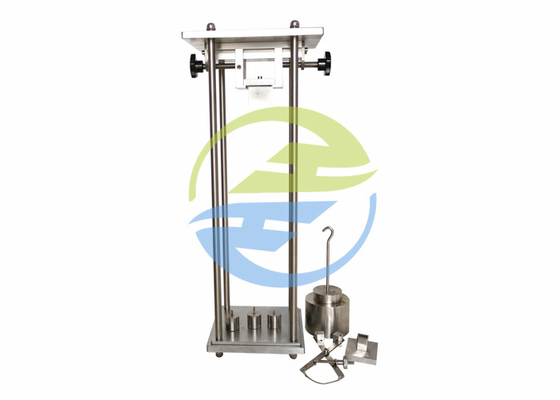

テスト プラグが装備されている最高および最低力の証明のためのIEC60884-1器具
プラグを撤回するのに必要な22力
付属品の構造はプラグの容易な挿入そして回収を可能にし、プラグが正常な使用中のソケット出口の解決することを防ぐ。 プラグのソケットのテスター
このテストの為に、弾力性のある埋まっている接触は、数に関係なく1本の棒として、考慮され、non-resilient埋まっている接触は、数に関係なく、棒ではないと考慮されない。
ノート1は埋まっていることのために使用される固体ピンnon-resilient埋まっている接触である。
かみ合わせた付属品は鍵を開けられた位置でテストされる。
承諾は次の通り点検される。 プラグのソケットのテスター
ソケット出口のため、
–ソケット出口からのテスト プラグを撤回するのに必要な最高力が表16で指定される力より高くないことを確認するテスト
–確認するテストことを単一ピン ゲージをからの撤回するのに必要な最低力
個々の接触アセンブリは表16で指定される力より低くない。弾力性のある埋まっている接触アセンブリが付いているプラグのため、
–プラグの個々の弾力性のある埋まっている接触アセンブリからの単一ピン ゲージを撤回するのに必要な最高力が表16で指定される力より高くないことを確認するテスト
–個々の埋まっている接触アセンブリからの単一ピン ゲージを撤回するのに必要な最低力が表16で指定される力より低くないことを確認するテスト。 プラグのソケットのテスター
標準:
IEC 60884-1の『世帯および同じような目的–パート1のためのプラグそしてソケット出口:一般要求事項』節22.1、VDE0620
適用:
ソケットからのプラグの引きの最高力およびプラグの薮からの単一のプラグ ピンの引きの最低力が必要な標準の範囲にあるかどうかテストすることを使用する。締め金で止めるシステムは作動し易い。
テスト サンプル:
世帯か同じような目的のソケット。
特徴:
上の版は水平姿勢から縦のオリエンテーションに回転し、締め金で止める装置は上の版で回すことができる。これらの特徴は装置が異なった標準的な条件を満たすために多くの異なった構成でセットアップされるようにする。標準的なプラグおよび重量は16Aまで評価されるソケットのテストを行うために供給される。
最低の回収力をテストするためのPinゲージそして適切な重量は別に販売される。ピン ゲージの必須次元は顧客によって指定される必要がある。 プラグのソケットのテスター
テスト プラグは0.8mmを超過しない荒さの堅くされた鋼鉄から作った。
横からの垂直への上の版のピボット。
変数:
| テスト プラグ | テスト プラグ:0.8 mmを超過しない荒さの堅くされた鋼鉄の作られる。テスト プラグはTIS166-2549 -図A.6、TIS166-2549 -に従って図A.7、TIS166-2549 -図A.9およびTIS166-2549 -図A.10なされる。 |
| 重量 | 一組の重量および締め金で止めるシステムと装備されている。1本の安全締縄はテスト プラグが使用の間に落ち、傷つくことを防ぐために提供される |
| 操作方法 | マニュアルによって |
プラグおよびソケット出口のための最高および最低の回収力:
| 評価される価値 | 棒の数 | 力（N）の引き | ||
| multipoleプラグ ピンの最高の測定のゲージ | 単一のプラグ ピンの最低の測定のゲージ | 単一のプラグ ピンの最高の測定のゲージ | ||
| ≤10A | 2 | 40 | 1.5 | 17 |
| 3 | 50 | |||
| >10A~16A | 2 | 50 | 2 | 18 |
| 3 | 54 | |||
| 以上3 | 70 | |||
| >16A~32A | 2 | 80 | 3 | 27 |
| 3 | 80 | |||
| 以上3 | 100 | |||
