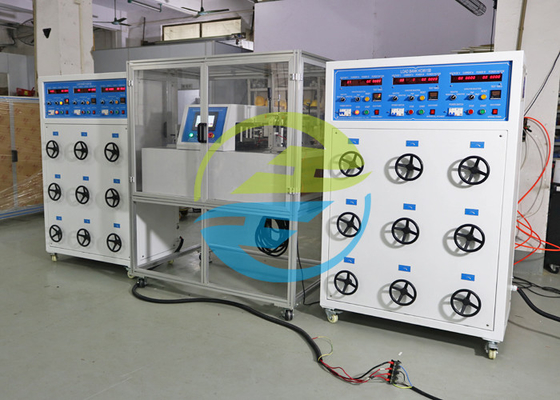

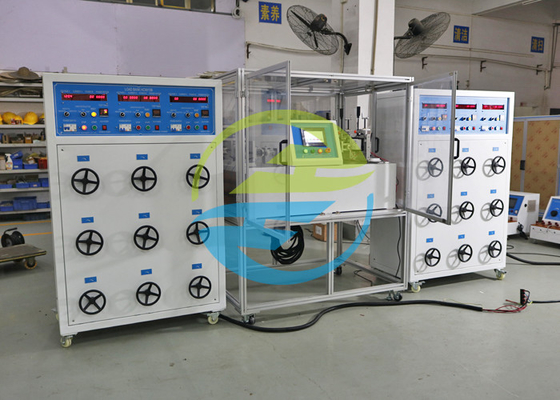

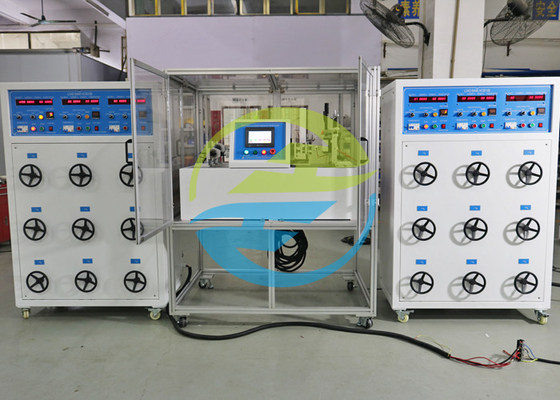

IEC60669-1スイッチ プラグのソケットの持久力のテスターおよび負荷バンクは6つの場所を置いた

IEC60669-1スイッチ プラグのソケットの持久力のテスターおよび負荷バンクセット、6つの場所

導入:

プラグおよびソケットの持久力の試験機は世帯および同じような目的のためのプラグそしてソケットの生命を査定するのに使用されているIEC60884-1および等の対応する節の条件に従って設計されている。負荷キャビネットによって接続されて、プラグの電気生命テストおよびソケットは標準に従って点検することができる。それは電気付属品の製造業者、家庭用電化製品の製造業者および質の監査課によってプロダクトの質の点検のための必要なテスト機械行う。
据え付け品の変更によって、この機械はボタン スイッチの生命テストを、ロッカー スイッチ、トグル スイッチ、ロータリー スイッチおよび他のスイッチおよびプラグおよびソケットすることができる。
この負荷キャビネットは抵抗の、誘導および容量性負荷を出力できる。テスト装置に美しい出現、適度なレイアウト、簡単な操作および便利な維持の利点がある。

耐久試験のためのスイッチ プラグのソケットのテスター:

標準:IEC 60884-1 2013年節20、21、CISPR 14-1、IEC 61058-1、IEC60669-1等。

適用:この装置は世帯および同じような目的の固定電化製品スイッチ、プラグおよびソケットのオンオフの能力のためのカプラーのために使用され、容量および正常運営の生命テストを壊す。スイッチ、プラグまたはソケットが正常運営の下で接触の付着現象または長期閉鎖または切断現象正常な使用に、機械損傷または電気疲労失敗抗できるかどうか確かめるため、テストするためかどうか極度の衰耗か他の有害な結果。

テスト サンプル:世帯か同じような目的スイッチのプラグ、ソケット、カプラー

特徴:サーボ モーター、精密球ねじおよび同期ベルト、7インチ色のタッチ画面操作および強力なデジタル表示装置機能のPLCの制御システムによって運転されるアルミ合金 フレームを使用して、ステンレス鋼の密封の版。上昇テストをスイッチ、トグル スイッチ、ロッカー スイッチ、ロータリー スイッチ、プラグおよびソケットにボタンをかけるために行うことができる。対応する制御システムを使うと、負荷（抵抗、誘導および容量性）を使うとローディング テストを行うことができる。事前調整テスト時間、伝導の現在時間（開始時間）、テスト速度、テスト旅行および回転角度（15までの角度）。現在の表示機能を使うと、行なう流れを表示できる。

変数:

負荷バンクHC9915B:

標準:IEC 60884-1 2013年節20および21、IEC 60950-1、IEC 60598-1、IEC61058-1、IEC60669-1等

適用:この装置は世帯および同じような目的の固定電化製品スイッチ、プラグおよびソケットのオンオフの能力のためのカプラーのために使用され、容量および正常運営の生命テストを壊す。

テスト サンプル:世帯か同じような目的スイッチのプラグ、ソケット

特徴:この装置は青いフレームワークおよび灰色カバーとある。この器具の上は制御の電源、電気容量の転換および負荷型の変換のためのスイッチの操作制御パネルである。また接続の流れの表示のメートルおよび電圧、また力、開始のボタンおよび等停止、警報、自動運転表示灯ライトがある。出力電圧調節、現在の調節およびインダクタンス調節のための一致のノブは次ある。3つの場所が、各場所持っている抵抗の、誘導および容量性負荷テストの機能をある。一種の負荷テストは移動スイッチによって選ぶことができる。負荷箱の内部は強風の対流によって冷却される。負荷箱がワイヤーを使用するスイッチおよびプラグ ソケットの持久力のテスターと接続することができる負荷箱の下にターミナルがある。テストのプロセス中に、装置は流れおよび電圧、また力出力する。

変数:

1. 電源:3phase 4ワイヤーAC 380V 50Hz
2. 場所:3つの場所
3. デジタル電圧メートル:0~300Vの正確さ:±0.5%
4. デジタル アンペア メートル:0~30Aの正確さ:±0.5%
5. デジタル力メートル:0~10KWの正確さ:±0.5%
6. デジタル力率のメートル:0.3~0.98の正確さ:±0.5%
7. 負荷方法:抵抗の、誘導および容量性負荷。1つの3、コンバーチブル
8. 容量の負荷:70uf、140uf、7.3ufは選ぶことができる
9. 負荷出力:各力および間隔力は選ぶことができる
10. カウンター:0~999999の事前調整
11. 積載量:3*10KVA
12. 最高。出力電流の:32Aを超過するとき30A、それは自動的に停止した
13. 最高。出力電圧の:305Vを超過するとき300V、それは自動的に停止した
14. 労働環境:80~106kpa、5~40℃、（20~90） %RH

15. 場所を使用して:電磁妨害雑音なしの激しい動揺無し、および塵、爆発性か腐食性のガス無し。
