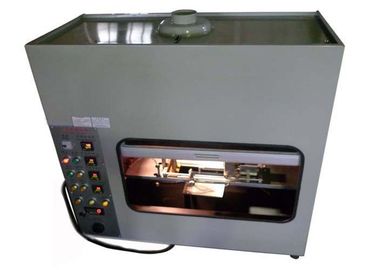

Applaince 工業のための白熱ワイヤー テスト、燃焼性の試験装置

Applaince工業のための白熱ワイヤー テスト、燃焼性の試験装置

背景:

安全は家庭電化製品工業で優先します。電気器具の配線システム内の人間の誤用、過電流、または短絡の失敗、防火条件の可能性が原因で電気器具の内で使用された材料の燃焼性を評価し、評価するために作成されました。白熱ワイヤー テストは電気器具工業の内で今日使用される1つのそのような条件です。

このペーパーは白熱ワイヤー テストを探検し、白熱ワイヤー試験手順の後ろの理論的根拠を記述し、そして他の共通の燃焼性テスト方法と簡潔に練習を比較します。ペーパーはまた白熱ワイヤー テストの練習を支配する指定のライトを取除きます。最後に、それは電気器具の顧客が白熱ワイヤー燃焼性の条件を満たすのを助けるように製品の範囲の提供の方にTEの責任を示します。

技術的な変数:

白熱ワイヤー テストは何ですか。

歴史的に見るといくつかの方法は物質的な燃焼性および耐火性を評価するために開発されました。これらは両方を指示します炎および間接炎の試験方法を含んでいます。直接炎方法の例はUL 94の指定で定義されます。この長い受け入れられたテスト方法は管理された条件の下で縦または水平に取付けられた標本に炎を直接加えることを含みます。一方では、間接炎方法はサンプルに適用される非燃えるような熱源を特色にします。白熱ワイヤー テストは間接炎方法の例です。これらの方法の適用からの試験結果は点火に、自己消します炎を（もし点火が行われれば）抵抗し、点滴注入によって火を広めない材料の傾向を比較する方法を提供します。よりよく直接方法と間接方法の違いを理解するために、図2.を参照して下さい。

既存のテスト方法がすべての点火源をカバーしなかったので国際的な電気任務(IEC)は2001年に白熱ワイヤー試験方法を確立しました。具体的には、白熱ワイヤー テストが過熱している積み過ぎられた関係か部品によって引き起こされる故障の電気機器で起こるかもしれない暖房効果を模倣するのに使用されています。

白熱ワイヤー テスト方法:

家庭電化製品のための白熱ワイヤー条件はIEC 60335-1で指定されます。但し、実際の白熱ワイヤー テスト方法はIECで60695-2の一連の指定カバーされます。

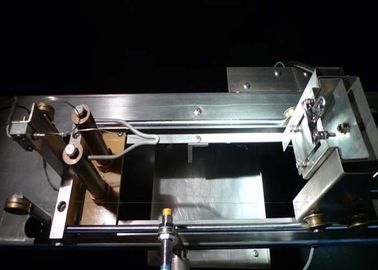

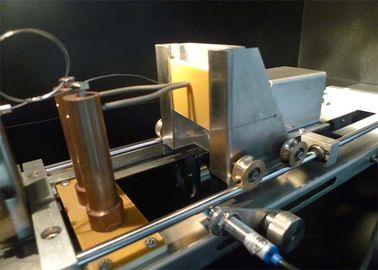

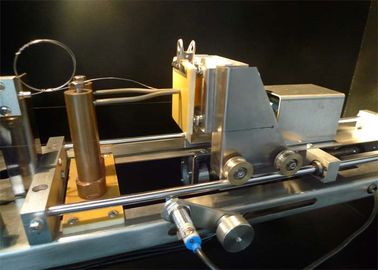

白熱ワイヤー テストは前もって決定された温度への要素を熱することによって行われます。熱くする要素は白熱ワイヤーと言われます。白熱ワイヤー テストに使用する熱くする要素の例については図3を見て下さい。

テストされるべきサンプルは据え付け品であり、チィッシュ ペーパーはサンプルの下で直接置かれます。前もって決定された温度に達した後、要素は30秒の1Nのセット力の下のサンプル材料にそれから押されます。点火が行われれば持続期間に、材料の滴りがチィッシュ ペーパーを発火させれば炎の高さ注意するために、録音は、そしてなされます。

白熱ワイヤー テストは最終製品および原料テスト版両方で行うことができます。各場合の承諾を定義するのに使用される専門用語がわずかに異なります。

1. GWTは白熱ワイヤー テスト（IEC 60695-2-11）を意味します。GWTは白熱ワイヤー テストが最終生成物で行われるとき使用されます。このテストの結果はパスでまたはある特定の温度で失敗します。テストに合格することはサンプルが発火しないように要求しましたりまたは熱くする要素の取り外しの後の30秒以内に自己消えます。また、サンプルは滴りが起こればチィッシュ ペーパーを発火させないかもしれません。
2. GWFIは白熱ワイヤー燃焼性の索引（IEC 60695-2-12）を意味します。これは最終生成物で使用される原料と関連付けられる特性です。この特性はある特定の厚さの原料のテスト版の白熱ワイヤー テストを行なうことによって定められます。白熱ワイヤー燃焼性の索引(GWFI)は材料が熱くする要素の取り外しの後の30秒以内に発火しないし、自己消えない最も高い温度です。
3. GWITは白熱ワイヤー着火点（IEC 60695-2-13）を意味します。これは最終生成物で使用される原料と関連付けられる特性です。この特性はある特定の厚さの原料のテスト版の白熱ワイヤー テストを行なうことによって定められます。熱くする要素がテスト版と接触してある間、白熱ワイヤー着火点(GWIT)は材料が長くのためにより発火し、燃える低温5秒です。
4. 3つの言葉の知識は白熱ワイヤー テストが全面的な安全基準IEC 60335-1の下で応用いかにであるか理解して必要です。
5.

   白熱ワイヤー テストおよびIEC 60335-1:世帯および同じような電化製品の安全

   IEC 60335-1は家庭用電化製品の安全を支配する一般的な指定です。指定の中では電気器具の内で使用される現在の運送関係を支える非金属材料の燃焼性を評価するのに、白熱ワイヤー テストが使用されています。

   IEC 60335-1で規定される白熱ワイヤー テスト厳格は関係によって運ばれる流れの量電気器具が出席されるか、または使用の間に監督無しである、および定められますかどうか。出席された電気器具は基本的に掃除機、鉄およびコーヒー鍋のような出席の消費者によって作動する電気器具です。監督無しの電気器具は置かれ、自分自身で作動する電気器具です。そのような例は単位、ディッシュウォッシャー、洗濯機およびドライヤーを調理する冷却装置が含まれています。



   と監督無しように分類される0.2Aより現在の大きい適用で使用されるコネクターは最も厳しい評価に応じてあります。この指定に従うためには、燃焼性の評価の3つのレベルは要求されるかもしれません:

   A:評価の最初のレベルを渡すためには、材料が最低GWFI 850のºCがなければ最終生成物は850 ºCで白熱ワイヤー テストに合格しなければなりません。上記の道で識別されるように30秒以内に渡るために最終生成物のためのそれに注意することは重要サンプル自己消えなければなりませんです。テストはプロシージャ60695-2-11に応じてあります。



   B:評価の第2レベルを渡すためには、材料が最低GWIT 775のºCがなければ最終生成物は750 ºCで白熱ワイヤー テストに合格しなければなりません。最終生成物がテストされれば、どの点火でも2秒以内に自己消えなければならないか、または周囲の部品は評価の第3レベルを渡さなければならないことに注意することは重要です。

   コネクターが長くより2秒のための炎を表わすときだけ評価の第3レベルは（行われる）コネクターで直接行われませんが、コネクターの上の理論的な封筒の内で落ちる電気器具内のあらゆる部品で代りに行われます。UL 94 V1がそれ以上の評価に応じてないので最低の燃焼性の指定がある材料からなされる封筒内の部品。但し、あるUL 94 V1よりより少しが封筒内の部品は針の炎テストに応じてあります。

   監督無しの電気器具の現在の非常により0.2 Aを運ぶ関係を支える材料に必要なテストの実例のための付録Aにあるフロー ダイヤグラムを参照して下さい。



   出席された電気器具がより少なく厳しい試験方法に服従するように流れと監督無しように分類される0.2Aよりより少し電気器具で使用されるまたは分類されるコネクター。電気器具の製造業者が部品にIEC 60335-1ごとのテストの正しいレベルを加えるために完成品の適切な類別を理解することは重要です。



   TEの結合性は電気器具の顧客がIEC 60335-1の燃焼性の条件を満たすのを助けるように製品の範囲の提供の方に託されます。TEは絶えずこれらの材料が白熱ワイヤー承諾が必要である適用のために適しているかどうか定めるために新しい樹脂を評価しています。



   私達の経験は最低の白熱ワイヤーに会う樹脂材料を使用してことを単に示しました

   燃焼性の索引（GWFI）およびコネクター ハウジングのための白熱ワイヤー着火点の(GWIT)の価値は必ずしも炎（≤ 2秒）なしで750 ºCで白熱ワイヤー テスト(GWT)に合格する最終的な部分を作り出しません。GWTは最終製品で行われるがテスト版で行われるGWFIおよびGWITの価値がテストから得られることを心に留めておくことは重要です。多くの場合テスト版は最初の接触の後で版の厚さによってすぐに燃える要素による限られた接触だけを見るが最終生成物がテストの持続期間については熱くする要素が付いている接触を見ることをこれを意味します時間を計ります。TEで白熱ワイヤー テストの私達のプロダクトの性能に関する疑いを除去するために、私達は働きます。このような理由で、TEは「最終製品にIEC 60335-1で最も厳しい現在の白熱ワイヤー条件にテストする申し分なく渡されたTEがあるときだけ迎合的な」白熱ワイヤーであるとプロダクトが宣言します。あなたの必要性のために最もよい解決の提供に責任に関する質問に答えるためにTEの結合性に見て下さい。
