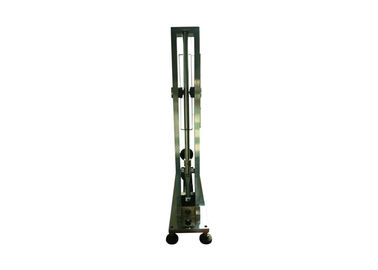

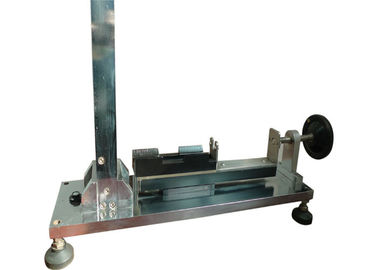

実験室のための IEC60068-2-75 ばねのハンマーの口径測定の器具

ばねのハンマーの口径測定の器具のための口径測定装置


プロダクト細部:
IEC60068-2-75で示されているばねのハンマーの影響エネルギーをテストするのに条件としてこの口径測定装置が使用されています。それは実験室のための特別な装置です。

目盛りを付けられたばねのハンマーの提供されたエネルギーのために直接測定することは困難であるのでこの装置の口径測定の原則は振子および低下の高さの固まりによって計算されるエネルギーの比較によって行います。

この装置の高リゾリューションの機能は0.01Jです。装置の精密そして安定性を改善するためように解放メカニズムは設計で改良されます、ばねのハンマーの賃貸借契約、振子の棒および宇宙航空軸受けが輸入された良質の鋼鉄から成っているとき最高テストの振動影響を減らすことができます。

この装置の高リゾリューションの機能は0.01Jです。装置の精密そして安定性を改善するためように解放メカニズムは設計で改良されます、ばねのハンマーの賃貸借契約、振子の棒および宇宙航空軸受けが輸入された良質の鋼鉄から成っているとき最高テストの振動影響を減らすことができます。


技術的な変数:


ばねのハンマーの口径測定のプロシージャ:

口径測定のB.1原則

この口径測定のプロシージャの原則は落下の固まりそして高さから計算される振子のエネルギーに、直接測定しにくいのばねのハンマーによって提供されるエネルギーを比較することです。

口径測定装置のB.2構造

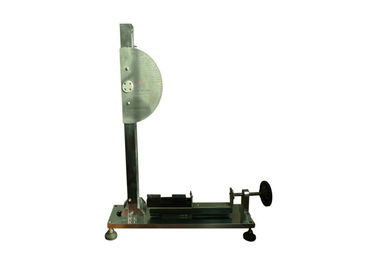

組み立てられた口径測定装置は図B.1で示されています。フレームから離れて、主要な部品は軸受け「a」、抗力ポインター「b」、振子「c」、解放の基盤「d」および解放装置「e」です。

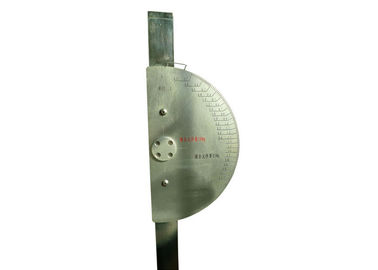

口径測定装置の主要な部品は図B.2で示されている振子「c」です。この振子の低価格に鋼鉄ばね図B.3で示されている細部が付いている固定されます。ばねはばねの鋼鉄固定されます、特別扱いを、振子「c」に堅く要求しません。

図B.4はある部品を大規模に示します

今年の春がと等しいエネルギー価値または1つ以下のJ.のための表1で定義されたように特徴を持っている目盛り付けのばねのハンマーのために設計されていることが注意されるべきです。2 Jのために定義されるように特徴を持っている目盛り付けのばねのハンマーのために目盛り付け装置の振子のばねは別の設計である必要があります。

ポインターの適した摩擦特徴を得るためには、厚い編まれた布の部分は軸受けの金属表面、曲がるピアノ線の間に小さい力が布に対して出るように置かれます。

解放装置が口径測定装置の口径測定の間に取除かれるので、解放装置はねじによって解放の基盤に固定されます。

口径測定装置の口径測定のB.3方法

口径測定装置の口径測定は図B.5に示すようにばねハンマーから、取られる口径測定の顕著な要素「g」の使用によってもたらされます。口径測定の前に、解放装置は口径測定装置から取除かれます。

口径測定の顕著な要素は横の平面で置かれる懸濁液ポイント、振子と口径測定の顕著な要素間の接触のポイントの上の2000のmmからの4本のリネン糸「h」によって後者が残り位置にあるとき中断されます。口径測定の顕著な要素が振子に対して振れる、動的条件の下の接触のポイントは残り位置の接触のポイントの下に、「k」を、です1つ以下のmm指します。懸濁液ポイントは両方の接点間の相違と等しい間隔にそれから上がります。
