| 起源の場所: | 中国 |
| ブランド名: | HongCe |
| 証明: | Calibration certificate (cost additional) |
| モデル番号: | HX9804 |
| 最小注文数量: | 1セット |
|---|---|
| 価格: | Negotiation |
| パッケージの詳細: | 合板 |
| 受渡し時間: | 30日 |
| 支払条件: | T/T |
| 供給の能力: | 1ヶ月あたりの10セット |
| 製品名: | 心棒テスト装置 | 重量: | 50N*3pcs |
|---|---|---|---|
| 機械限界: | 10°and 230°の位置 | 保証: | 1年 |
| 標準: | IEC60065、IEC60950 | 心棒の長さ: | 100mm |
| 力: | 100N、150N | テスト サンプル: | 分離不可能で薄いシート材料 |
| ハイライト: | 節8.21の心棒テスト装置,IEC 60065の心棒テスト装置,230°は角度の心棒テスト装置を回す |
||

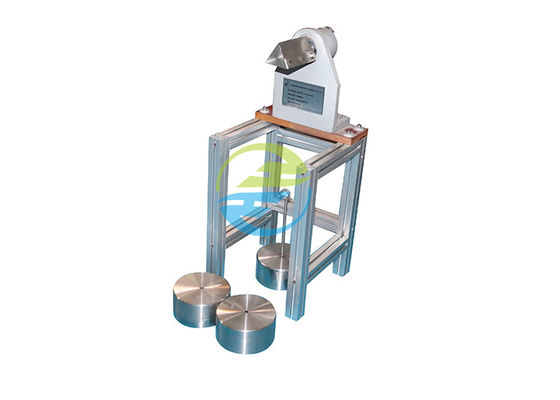

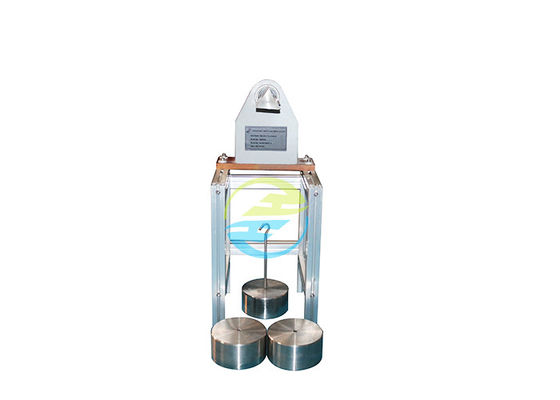

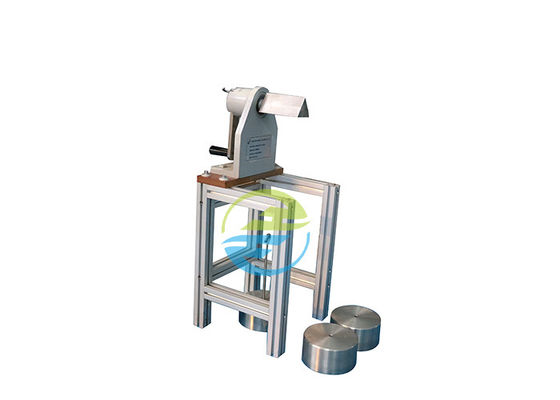

IEC60065節8.21の心棒テスト装置、10°および230°は角度を回す
IEC60065:2014年の節8.21
8.21分離不可能で薄いシート材料はIECの61558-1:2009の26.3または次に従う:
3つのテスト サンプル、補強された絶縁材を形作る分離不可能で薄いシート材料の3つ以上の層から成っている各々の個々のサンプルは使用される。1つのサンプルはテスト据え付け品（図14）の心棒に図15に示すように一度に固定される。
150のNの± 10 Nの下り力はサンプルの自由な端に（図16を見なさい）加えられる、
適切な締め金で止める装置を使用して。心棒は急な動きなしで手で回る
–最初の位置（へのそして図15）から…最終的な位置（図16）;
として… –上で二度目;
–最初の位置から…最終的な位置への。
サンプルが心棒か締め金で止める装置に固定される回転の間に壊れれば、これは失敗を構成しないし、テストは新しいサンプルで繰り返される。サンプルが他のどの場所でも壊れれば、テストは失敗した。
このあらかじめ調整することの後で、金属ホイル、mm、長の少なくとも200のmm厚い、心棒の各側面に掛かるサンプルの表面に沿って± 0,035のmmののシートは0,005の置かれる（図16を見なさい）。サンプルと接触するホイルの表面は伝導性か、酸化させないか、または別の方法で絶縁されて。ホイルは18のmm端がより少しよりではないようにサンプルの端からの置かれる（図17を見なさい）。ホイルは適切な締め金で止める装置を使用して2つの等しい重量、各端に1それから、きつく締められる。
心棒が最終的な位置に、そして最終的な位置に続く60年代の内にある間、絶縁耐力テストは心棒と金属の間でに従って失敗するために加えられる
の表5で指定される補強された絶縁材、しかし5つ以下のkVのための価値テスト電圧を使用して10.4.2、1,5倍の。
全体の試験手順は他の2つのサンプルで繰り返される。
標準:IEC60065に確認しなさい:2014年の節8.21の図14~16、IEC60950
適用:絶縁材の非分離可能な薄層の材料のための反損傷の強さの証明。
テスト サンプル:非分離可能な薄層の材料。
特徴:機械限界の10°and 230°areセットの位置、だけでなく、テスト角度の正確さを保障するため、しかしまた簡単な操作方法を達成するため;ポイントの場合には掛かるリングが付いている重量は、余りに大きい引き力のために損なわれる。
変数:
1つの50N*3pcsの重量は、100Nおよび150Nテストを達成するために結合することができる。
2のテスト時間の数:3回。
3の抵抗電圧テスター（任意）。
| テスト チャート | 可聴周波ビデオ器具の分離不可能で薄いシート |
| 参照標準 | IEC 60950-1、IEC 61558-1 |
| テスト | 心棒テスト |
| 場所 | 1 |
| 重量 | 50N * 3pc |
| テスト心棒 | 先端の三角形棒 |
| 角度を回しなさい | 230° |
| テスト時間 | 3回 |
| 次元 | 240mmx 240mmx 600mm |
| 任意 | 抵抗電圧テスター |
