テスト器具を曲げるIEC 60884-1節23.4のプラグのソケットのテスターの電源コード6つの場所

テスト器具を曲げるIEC 60884-1節23.4のプラグのソケットのテスターの電源コード6つの場所

テスト器具を曲げるIEC 60884-1節23.4のプラグのソケットのテスターの電源コード6つの場所
IEC 60884-1 Clause 23.4 Plug Socket Tester Power Cord Flexing Test Apparatus 6 Stations
テスト器具を曲げるIEC 60884-1節23.4のプラグのソケットのテスターの電源コード6つの場所
商品の詳細:
起源の場所: 中国
ブランド名: HongCe
証明: Calibration certificate(cost additional)
モデル番号: HC9919
お支払配送条件:
最小注文数量: 1セット
価格: Negotiation
パッケージの詳細: 合板
受渡し時間: 30日
支払条件: T/T
供給の能力: 1ヶ月あたりの10セット
連絡先
詳細製品概要
名前: テスト器具を曲げる電源コード 標準: IEC60884-1、UL817、VDE0620
保証: 1年 コードの壊れた表示器: Φ25赤い表示ランプ
場所: 6つの場所 徴候の破損: 表示器の表示
角度を曲げること: どちら側でも旋回装置の角度45°、60°、90°のために 率を曲げること: 10~60のrpm (調節可能な)
ハイライト:

節23.4のプラグのソケットのテスター

,

IEC 60884-1のプラグのソケットのテスター

,

60rpmは曲げをテストする器具を束ねる

テスト器具を曲げるIEC 60884-1節23.4のプラグのソケットのテスターの電源コード6つの場所



標準的な記述(IEC60884-1節23.4):

23.4適用範囲が広いケーブルが余分から付属品にどこに入るか曲げる保護されるように非rewirableプラグおよび非rewirable携帯用ソケット出口は設計され。
監視は絶縁体このために、信頼できる方法で固定される提供した。
ノート1の螺旋形の金属のばねは適用範囲が広いケーブルの監視として、かどうか絶縁体で裸か覆われて、使用されるべきではない。
承諾は点検と図21に示すように器具によってなされる曲るテストによって点検される。
テストは新しい標本でなされる。                プラグのソケットのテスター
標本は器具の振動のメンバーに旅行の中間にあるとき、標本を書き入れる適用範囲が広いケーブルの軸線が縦で、振動の軸線を通るように固定される。
平らなコードが付いている標本はセクションの主軸が振動の軸線に平行であるように取付けられる。
付属品はテスト器具で次の方法で固定される:
–プラグ:ピンによって;         プラグのソケットのテスター
–携帯用ソケット出口:約束の表面からの4つのmmから適用範囲が広いケーブルの方に5つのmmの間隔、;最高次元を持っているテスト プラグはテストの間に携帯用ソケット出口で挿入される。
付属品は振動のメンバーの固定部分間の間隔の変化によって、行い、テスト器具の振動のメンバーが完全な旅行に動くとき適用範囲が広いケーブルが最低の側面動きを作るように振動の軸線は、置いた。
振動のメンバーに取付けられる付属品のための異なったサポートが容易に調節することができるようにノート2は容易に適用範囲が広いケーブルの最低の側面動きとの土台位置を見つける可能性をテストの間に実験によって持つために、曲る器具造られるべきである。                                  プラグのソケットのテスター
ノート3適用範囲が広いケーブルが最低の側面動きを作るかどうか見る装置が(例えば、スロットかピン)あることを推薦する。
適用範囲が広いケーブルは多くと加えられる力がであるそのような物荷を積まれる
– 0,75 mm2を超過するわずかな横断面区域を持っている適用範囲が広いケーブルが付いている付属品のための20 N;
–他の付属品のための10 N。
より低いはものはどれでも付属品の評価される流れまたは次の流れへの現在の同輩はコンダクターを通して、渡される:
–わずかな横断面区域大きいより0,75 mm2を持っている適用範囲が広いケーブルが付いている付属品のための16 A;
– 0,75 mm2のわずかな横断面区域を持っている適用範囲が広いケーブルが付いている付属品のための10 A;
–わずかな横断面区域より少なくより0,75 mm2を持っている適用範囲が広いケーブルが付いている付属品のための2,5 A。
コンダクター間の電圧は標本の評価される電圧と等しい。
振動のメンバーは90° (垂直のどちら側でも45°)の角度、60/min.を曲げる10 000才そして率であるflexingsの数によって動く。
ノート4 Aの曲ることは後方または先に1匹の動き、である。
円セクション適用範囲が広いケーブルが付いている標本は5 000 flexingsの後で振動のメンバーの90°によって回る;平らで適用範囲が広いケーブルが付いている標本はコンダクターの斧を含んでいる平面への方向垂直だけで曲がる。
曲るテストの間に、ある
–流れの中断無し、
–コンダクター間の短絡無し。
ノート5は適用範囲が広いケーブルのコンダクター間の短絡ある
流れが達成すれば起こると考慮される
二度付属品のテスト流れへの価値同輩。
テストの後で、監視は、もしあれば、ボディから離れてしまわないし、適用範囲が広いケーブルの絶縁材は摩耗または摩耗の印を示さない;コンダクターの壊された繊維は入手しやすくなるために絶縁材に限りでは穴を開けてしまわない。



製品紹介:

プラグのコードの柔軟性テスト器具は非rewirableプラグ、電気器具および同じような電化製品(電気用具)の電源コードのための折り曲げ試験を処理するのに使用されているIEC 60884-1図21の標準的な条件に従って設計され、製造される。

装置はそれテストを遂行し、テストの数の自動的に計算できる事前調整テスト時間(999999まで)である場合もある。テスト時が設定値に達する場合、システムは自動的に締まり、完了は音に信号を送る。テスト器具が外的な負荷に接続すれば負荷が付いているテストを処理するのに、使用することができる。                        プラグのソケットのテスター



標準:IEC 60884-1 2013年節23.4および図21、UL817、VDE0620

適用:この装置はテストのために非rewirableプラグ(ターミナル)の曲る特性使用され、非rewirable携帯用ソケット出口は、送電線およびジャケットの疲労強さを点検する。

テスト サンプル:非rewirableプラグおよび非rewirable携帯用ソケット出口

特徴:交換動きをするために運動制御を減らす速度は手動スケールによって不安定な滑走のブロック構造左右に曲る角度調節され、角度の自動調節のタッチ画面 モデルはカスタマイズすることができる。

テスターは前もって調整されたテスト時間が完了したときに自動シャットダウン。

変数:

  1. 電源:AC220V 50Hz
  2. 角度を曲げること:どちら側でも旋回装置の角度45°、60°、または90°のために。調節可能
  3. 率を曲げること:10~60rpm (周波数変換)、デフォルト60回/min
  4. 重量:20N、10N。6それぞれ(ULの113gおよび284g重量はカスタマイズすることができる)
  5. 回線試験所:6組のクランプ装置が付いている6つの場所、
  6. テスト時間:1つの概要のカウンター、6つの個々のカウンター。0~999999事前調整
  7. 機械理論:減少の変速機の不安定なブロックは電動機によって交換の行為をするために運転される。
  8. コードの壊れた表示器:Φ25赤い表示ランプ
電源 AC220V、60Hz
回線試験所の数 6組のクランプとの6、
フレックス タイムの数 1-999999 (調節可能)。各場所に相当する6つの独立したカウンターによって、一般的なカウンターがあり
曲る率 10~60のrpm (調節可能な)
角度を曲げること どちら側でも旋回装置の角度45°、60°、90°のために
接続ワイヤーを見本抽出しなさい 6 PCS
重量 10N/20N*6 (UL113gおよび284gの重量)
徴候の破損 表示器の表示
次元 L*W*H=870mm *610mm* 820mm
標準に合致する IEC884-1図21および節23.4、IEC320-1、VDE0620



機械理論

減少の変速機の不安定なブロックは電動機によって交換の行為をするために運転される。

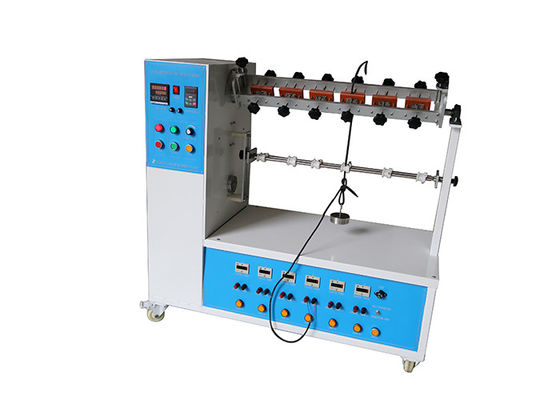

テスト器具を曲げるIEC 60884-1節23.4のプラグのソケットのテスターの電源コード6つの場所 0

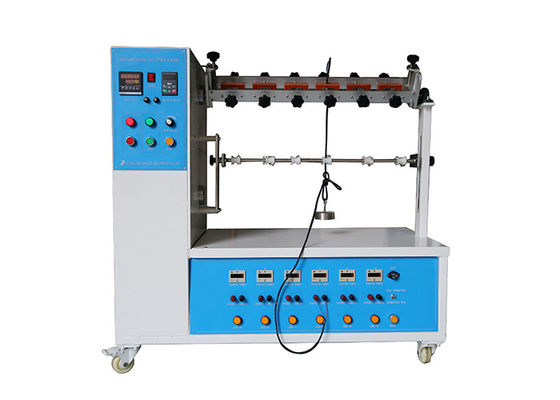

テスト器具を曲げるIEC 60884-1節23.4のプラグのソケットのテスターの電源コード6つの場所 1

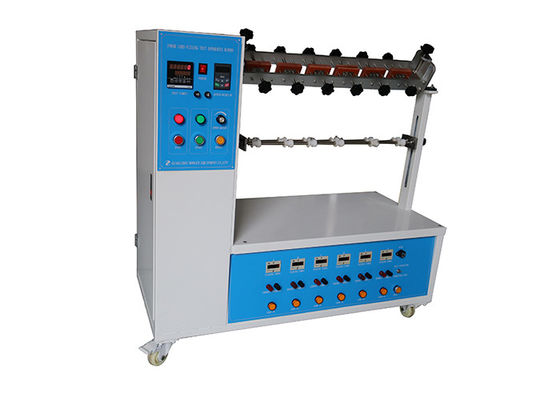

テスト器具を曲げるIEC 60884-1節23.4のプラグのソケットのテスターの電源コード6つの場所 2
