| 起源の場所: | 中国 |
| ブランド名: | HongCe |
| 証明: | Calibration certificate(cost additional) |
| モデル番号: | HT-I02 |
| 最小注文数量: | 1セット |
|---|---|
| 価格: | Negotiatable |
| パッケージの詳細: | アルミニウム箱 |
| 受渡し時間: | 7日 |
| 支払条件: | T/T |
| 供給の能力: | 1ヶ月あたりの30セット |
| 保証: | 1年 | 使用法: | 水進入保護テスト |
|---|---|---|---|
| 標準: | IEC60529 | 適用: | IP2Xテストのため |
| バッフルの直径: | Ф75±0.2 | 指の長さ: | 80±0.2 |
| ベベル角度を切る指先: | 37° | 指先の先を細くすること: | 14° |
| ハイライト: | IP2Xの進入保護試験装置,水進入保護試験装置 |
||
IEC60529 IP2Xの進入保護試験装置テスト指の調査B
標準:IEC 61032図2、IEC60950図2A、IEC60884、IEC60335、UL507およびUL1278図8.4。
標準的な記述:
IEC60529
12.3の受諾の状態
保護は十分な整理がアクセスの調査と危険な部品の間で保たれれば満足である。
最初独特の数字1のテストのために、アクセスの調査は開始を50のmmの直径完全に通らない。
最初独特の数字2のテストのために、接合されたテスト80のmmの長さに突き通る停止表面（50のmmの20のmm）は開始を通らない。まっすぐな位置から始まって、テスト指の接合箇所は両方ともによって引き続いて曲がる
90°までの指の隣接したセクションの軸線に関して曲げ、あらゆる可能な位置に置かれる。
それ以上の説明についてはANNEX Aを見なさい。 進入保護試験装置
15.3の受諾の状態
保護は十分な整理がアクセスの調査と危険な部品の間で保たれれば満足である。
付加的な手紙Bのためのテストの場合には、接合されたテスト80のmmの長さに突き通る停止表面（∅ × 50のmmの20のmm）は開始を通らない。 進入保護試験装置
まっすぐな位置から始まって、テスト指の接合箇所は両方とも指の隣接したセクションの軸線に関して90°までの角度によって引き続いて曲がり、あらゆる可能な位置に置かれる。
付加的な手紙CおよびDのためのテストの場合には、アクセスの実物大に突き通る停止表面は開始によって十分に突き通らない。それ以上の説明についてはANNEX Aを見なさい。 進入保護試験装置
十分な整理の証明のための条件は12.3.1、12.3.2および12.3.3で与えられるそれらと同一である。
適用:この調査は危険な部品へのアクセスに対して基本的な保護を確認するように意図されている。また指を搭載するアクセスに対して保護を確認することを使用する。
テスト サンプル:簡単にアクセスできるエンクロージャの生きている部品か機械部品。

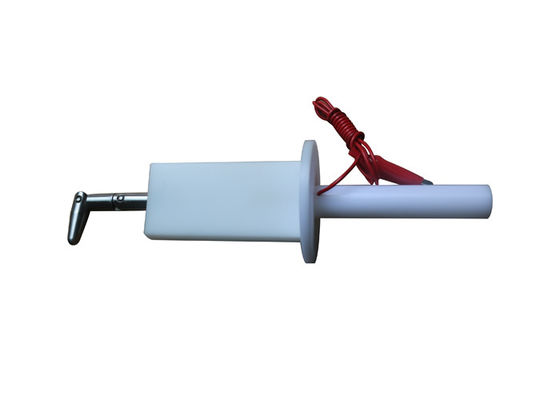

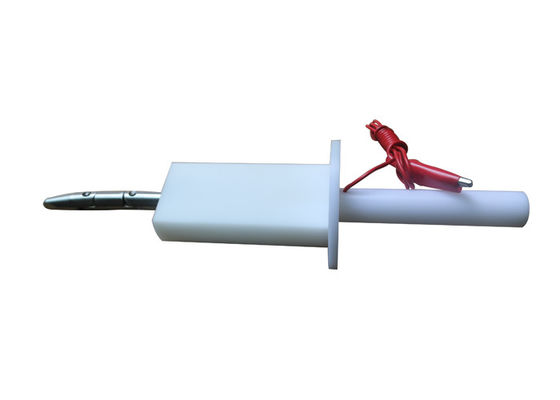

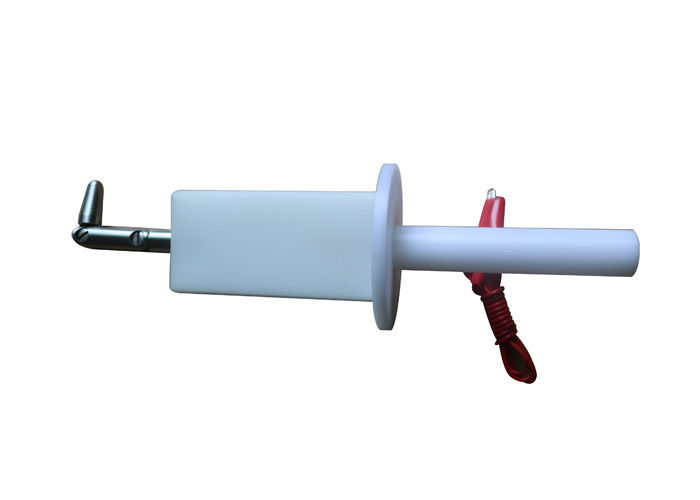

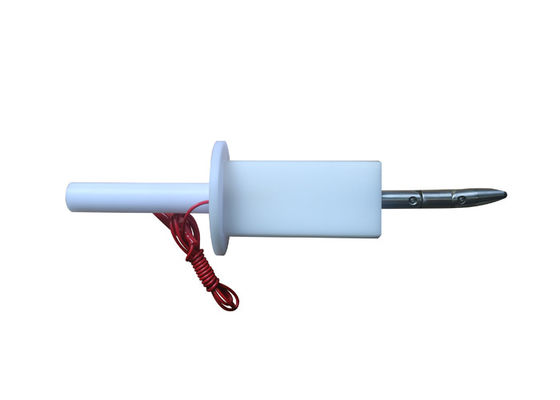

特徴:このテスト指の調査はdito、指、基盤および人間手の特徴を模倣する絶縁されたハンドルから成っている。それに90°で曲げることができる2つの移動可能な接合箇所がある。カスタマイズ可能:それは反電気衝撃試験にハンドルの端で使用するプラグイン可能なバナナ プラグおよびamphenolのコネクターによって装備されているか、または時M6の開いた通された穴ことができる（引きおよび押しの力量計によって接続される）ハンドルの端にエンクロージャの保護テストのために使用されたとき。
変数（mm）:
| モデル | HT-I02 |
| 名前 | 標準的なテスト指 |
| 共同1 | 30±0.2 |
| 共同2 | 60±0.2 |
| 指の長さ | 80±0.2 |
| 迷うべき指先 | 180±0.2 |
| 円柱 | R2±0.05 |
| 球形 | R4±0.05 |
| ベベル角度を切る指先 | 37のo 0の-10 ′ |
| 指先の先を細くすること | 14のo 0の-10 ′ |
| テスト指の直径 | Ф12 0 -0.05 |
| A-Aセクション直径 | Ф50 |
| A-Aセクション幅 | 20±0.2 |
| バッフルの直径 | Ф75±0.2 |
| バッフルの厚さ | 5±0.5 |
| 力 | ---- |
| 応用標準 | IEC61032-1 |
