ホーム・アプライアンス曲るテストPLC制御のためのIEC60335-1図8単一ステーションの器具

ホーム・アプライアンス曲るテストPLC制御のためのIEC60335-1図8単一ステーションの器具

IEC60335-1 Figure 8 Single Station Apparatus For Home Appliance Flexing Test PLC Control
IEC60335-1 Figure 8 Single Station Apparatus For Home Appliance Flexing Test PLC Control

商品の詳細:

起源の場所: 中国
ブランド名: HongCe
証明: Calibration Certificate (Cost Additional)
モデル番号: HJ0608C

お支払配送条件:

最小注文数量: 1セット
価格: Negotiatable
パッケージの詳細: 合板
受渡し時間: 30日
支払条件: T/T
供給の能力: 10セットの/month
連絡先
詳細製品概要
モデル: HJ0608C 角度を曲げること: 0-360°.前もって調整することができます
速度を曲げること: 0~60のrpmは、前もって調整することができます 制御: PLCのプログラマブル制御
ドライブ: サーボ モーター 操作: タッチ画面の理性的な操作
電源: 230V 50HZ 保証: 1年
ハイライト:

electrical appliance tester

,

portable appliance testing equipment

ホーム・アプライアンス曲るテストPLC制御のためのIEC60335-1図8単一ステーションの器具



標準:

IEC 60335-1の世帯および同じような電化製品–安全–パート1:一般要求事項節23.3、節25.14および図8、IEC 60335-2-23の世帯および同じような電化製品-安全-部2-23:皮またはヘアー ケア節11.101の電気器具のための特定の条件


標準的な記述:
IEC 60335-1節23.3:
正常な使用の互いに関連して動くことができるか、またはユーザーの維持の間に電気関係および内部コンダクターに過度な圧力を引き起こさない提供するそれらを含む電気器具の異なった部分、継続を埋める。適用範囲が広い金属管はそれらの内で含まれていたコンダクターの絶縁材への損害を与えない。オープン コイルのばねが配線を保護するのに使用されない。回転が互いに触れるコイルばねがこのために使用されれば、コンダクターの絶縁材に加えて十分な絶縁のライニングがある。

承諾は点検と次のテストによって点検される。

曲ることが正常な使用に起これば、電気器具は使用の正常位置に置かれ、評価される電圧で供給され、そして正常運営の下で作動する。

移動可能な部分はコンダクターが構造によって許可される最も大きい角度によって曲るように、曲る率後方にそして進められ1分あたり30である。flexingsの数はある
正常な使用の間に曲るコンダクターのための−10 000、;
ユーザーの維持の間に曲るコンダクターのための−100。

電気器具はこの標準の承諾が損なわれ、それ以上の使用のために合う限りで傷つかない。特に、配線および関係は16.3の電気強度テストに、1つの000ボルトに減るテスト電圧抗する
生きている部品だけと入手しやすい金属部分の間で適用される。さらに、電気器具の主要な部分と移動可能な部分間の内部配線のあらゆるコンダクターの繊維の以上10%は壊れる。但し、繊維の以上15 W消費しない配線の供給回路、それから30%以下壊れなければ。


IEC 60335-1節25.14:
電気器具は供給のコードを提供し、供給のコードが余分から十分に電気器具にどこに入るか曲げる保護されるように間作動中組み立てられる動く。

承諾は図8.に示すように振動のメンバーを持っている器具で遂行される次のテストによって点検される。

入口の入り口を含んでいる電気器具の部分は振動のメンバーに供給のコードが旅行の中間にあるときように、コードの監視か入口に入るコードの軸線で、縦振動の軸線を通る固定される。平らなコードのセクションの主軸は振動の軸線に平行である。

コードは加えられる力があるように荷を積まれる
– ² 0,75のmmの超過するわずかな横断面区域を持っているコードのための10 N、;
–他のコードのための5 N。

間隔Xは、振動の軸線とコードかコードの監視が電気器具に入るポイント間の図8に示すように、ように時フル レンジ上の振動のメンバー移動、コードおよび最低の側面動きを作るために荷を積むために調節される。

振動のメンバーは90° (垂直のどちら側でも45°)の角度、20 000才であるタイプZの付属品と他の付属品のためのflexingsの数によって10 000動く。曲る率は1分あたり60である。

平らなコードが合わなければ、コードおよび準の部品はflexingsの数半分のの後で90°の角度によって回る。

テストの間に、コンダクターは評価される電圧で供給され、電気器具の評価される流れと荷を積まれる。流れは埋まっているコンダクターを通して渡されない。

テストは生じない
–そのような流れが電気器具の評価される流れに価値同輩を二度超過するコンダクター間の短絡;
–破損のコンダクターの繊維の以上10%;
–ターミナルからのコンダクターの分離;
–コードの監視のゆるむこと;
–この標準の承諾を損なうことができるコードの監視またはコードへの損傷;
–絶縁材に穴を開け、入手しやすくなる壊れた繊維。

IEC 60335-2-23節11.101:

旋回装置の関係を組み込む電気器具は横の主軸縦に掛かる供給のコードと置かれる。1つのNの引き力は供給のコードに加えられる。



電気器具は評価される電圧、1,25倍のである流れ評価される流れで供給される。



電気器具はおよそ50 r/minのレートで主軸、逆転する回転の方向について20回転毎に回る。テストは1のために500回転遂行される。



すり接点の温度の上昇は65 K.を超過しない。



IEC 60335-2-23節25.101:

旋回装置の関係は電気器具の正常な使用のために十分である。



承諾は次のテストによって点検される。



電気器具は11.101で指定される条件20 000に増加する回転の数の下で作動する。

このテストの後で、旋回装置の関係および供給のコードはそれ以上の使用のために合う。生きている部品は入手しやすくなってしまわないし、電気器具は16.3の電気強度テストに抗する。



適用:
小さい家庭用電化製品(コーヒー鍋/電気鉄のような)およびランプの供給のコードが余分から十分に電気器具にどこに入るか曲げる保護されることを確認することを使用し。

テスト サンプル:
 コーヒー鍋、電気鉄、トースター、照明器具および等のような小さい家庭用電化製品。

変数:

項目名前変数
曲るか、または旋回装置の角度0-360°.前もって調整することができる
曲るか、または旋回装置の速度0~60のrpmは、前もって調整することができる
テスト時間0~999999回は、前もって調整され、表示することができる
230V 50Hz
制御PLCのプログラマブル制御
ドライブサーボ モーター
操作7"タッチ画面の理性的な操作
最高。出力電力5KW
出力電圧0~250V
最高。出力電流16A
最高。収容量15kg
回線試験所1つの場所
標本の据え付け品

小さい家の電気器具、セット1のための普遍的な据え付け品
皮及びヘアー ケアの電気器具、セット1のための普遍的な据え付け品

温度の測定手持ち型の赤外線温度計
負荷重量5N*1,10N*1
標準

IEC60335-1節25.14。図8、
IEC60335-2-23節11.101および25.101


広州Hongceは家庭用電化製品(IEC60335)にさまざまな標準および顧客の要求に試験装置の大ぞろいを、私達対応する解決および装置を提供でき実験室の計画および構造に提供する装置の要求を提供する。
IECの全セットに60335のシリーズ試験装置のリストを得るためにリンクIEC60335シリーズ装置list.pdfをかちりと鳴らしなさい。

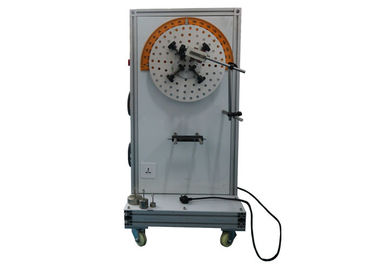

ホーム・アプライアンス曲るテストPLC制御のためのIEC60335-1図8単一ステーションの器具 0

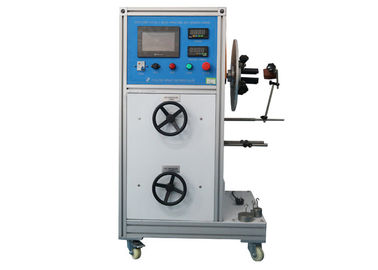

ホーム・アプライアンス曲るテストPLC制御のためのIEC60335-1図8単一ステーションの器具 1
