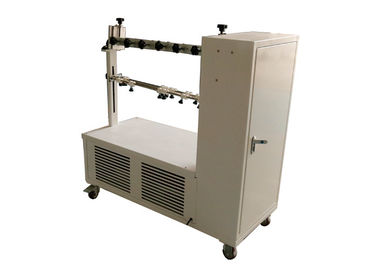

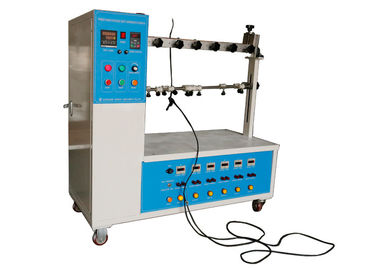

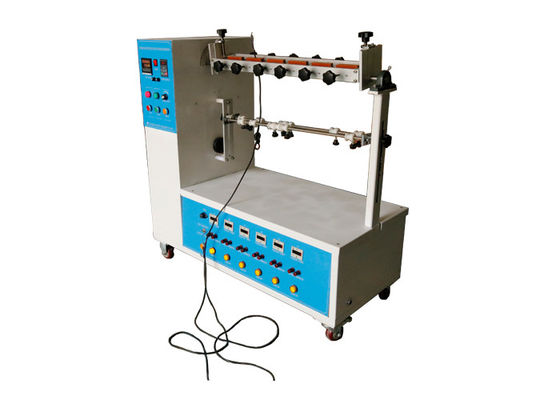

図21プラグのコード999999の柔軟性テスト器具

図21プラグのコード999999の柔軟性テスト器具

Figure 21 Plug Cord 999999 Flexibility Test Apparatus
Figure 21 Plug Cord 999999 Flexibility Test Apparatus

商品の詳細:

起源の場所: 中国
ブランド名: HongCe
証明: Calibration certificate(cost additional)
モデル番号: HC9919

お支払配送条件:

最小注文数量: 1セット
価格: Negotiation
パッケージの詳細: 合板
受渡し時間: 30日
支払条件: L/C、T/T
供給の能力: 1ヶ月あたりの10セット
連絡先
詳細製品概要
回線試験所: 6つの場所 フレックス タイム: 1-999999 (調節可能)。
率を曲げること: 10~60のrpm (調節可能な) 重量: 10N/20N*6
ハイライト:

electric socket tester

,

socket tester

6つの場所ボタン制御を用いるIEC 60884-1図21プラグのコードの柔軟性テスト器具



標準:

IEC 60884-1の『世帯および同じような目的–パート1のためのプラグそしてソケット出口:一般要求事項』節23.4の図21



標準的な記述:

適用範囲が広いケーブルが余分から付属品にどこに入るか曲げます保護されるように非rewirableプラグおよび非rewirable携帯用ソケット出口は設計され。



提供された監視は絶縁体このために、信頼できる方法で固定されます。



承諾は点検と図21に示すように器具によってなされる曲るテストによって点検されます。



テストは新しい標本でなされます。

標本は器具の振動のメンバーに旅行の中間にあるとき、標本を書き入れる適用範囲が広いケーブルの軸線が縦で、振動の軸線を通るように固定されます。



平らなコードが付いている標本はセクションの主軸が振動の軸線に平行であるように取付けられます。



付属品はテスト器具で次の方法で固定されます:

–プラグ:ピンによって;

–携帯用ソケット出口:約束の表面からの4つのmmから適用範囲が広いケーブルの方に5つのmmの間隔、;最高次元を持っているテスト プラグはテストの間に携帯用ソケット出口で挿入されます。



付属品は振動のメンバーの固定部分と置かれる振動の軸線間の間隔の変化によってテスト器具の振動のメンバーが完全な旅行に動くとき適用範囲が広いケーブルが最低の側面動きを作るように、行います。



適用範囲が広いケーブルは固まりと加えられる力があることそのような物荷を積まれます

– 0,75のmm 2を超過するわずかな横断面区域を持っている適用範囲が広いケーブルが付いている付属品のための20 N;

–他の付属品のための10 N。



より低いはものはどれでも付属品の評価される流れまたは次の流れへの現在の同輩はコンダクターを通して、渡されます:

–わずかな横断面区域大きいより0,75のmm2を持っている適用範囲が広いケーブルが付いている付属品のための16 A;

– 0,75のmm2のわずかな横断面区域を持っている適用範囲が広いケーブルが付いている付属品のための10 A;

–わずかな横断面0,75区域持っている適用範囲が広いケーブル以下のmm2をが付いている付属品のための2,5 A。



コンダクター間の電圧は標本の評価される電圧と等しいです。



振動のメンバーは90° (垂直のどちら側でも45°)の角度、60/min.を曲げる10 000才そして率であるflexingsの数によって動きます。



円セクション適用範囲が広いケーブルが付いている標本は5 000 flexingsの後で振動のメンバーの90°によって回ります;平らで適用範囲が広いケーブルが付いている標本はコンダクターの斧を含んでいる平面への方向垂直だけで曲がります。



曲るテストの間に、あります

–流れの中断無し、

–コンダクター間の短絡無し。



テストの後で、監視は、もしあれば、ボディから離れてしまわないし、適用範囲が広いケーブルの絶縁材は摩耗または摩耗の印を示しません;コンダクターの壊れた繊維は入手しやすくなるために絶縁材に限りでは穴を開けてしまいません。



適用:

この装置はテストのために非rewirableプラグ(ターミナル)の曲る特性使用され、非rewirable携帯用ソケット出口は、送電線およびジャケットの疲労強さを点検します。



テスト サンプル:

非rewirableプラグおよび非rewirable携帯用ソケット出口



特徴:

交換動きをするために運動制御を減らす速度は手動スケールによって不安定な滑走のブロック構造角度を曲げる左右調節され、角度の自動調節のタッチ画面モデルはカスタマイズすることができます。

テスターは事前調整テスト時間が完了したときに自動シャットダウン。



変数:

電源 AC220V、60Hz
回線試験所の数 6組のクランプとの6、
フレックス タイムの数 1-999999 (調節可能)。各場所に相当する6つの独立したカウンターによって、一般的なカウンターがあり
曲る率 10~60のrpm (調節可能な)
角度を曲げること どちら側でも旋回装置の角度45°、60°、90°のために
サンプル接続ワイヤー 6 PCS
重量 10N/20N*6 (UL113gおよび284gの重量)
徴候の破損 表示器の表示
次元 L*W*H=870mm *610mm* 820mm



機械理論

減少の変速機の不安定なブロックは電動機によって交換の行為をするために運転されます。



図21プラグのコード999999の柔軟性テスト器具 0
