起源の場所: | 中国 |
ブランド名: | HongCe |
証明: | Calibration Certificate(cost additional) |
モデル番号: | HDX1302 |
最小注文数量: | 1セット |
---|---|
価格: | Negotiatable |
パッケージの詳細: | 標準的な輸出パッキング |
受渡し時間: | 15日 |
支払条件: | T/T、PayPal |
供給の能力: | 1ヶ月あたりの10セット |
標準: | IEC60245-2節3.1図1 | 負荷流れ: | 0.5-25A |
---|---|---|---|
電圧ローディング: | 0-400V | テストの速度: | 0.33m/S |
ハイライト: | 図1ケーブルの試験装置,1000mmケーブルの試験装置 |

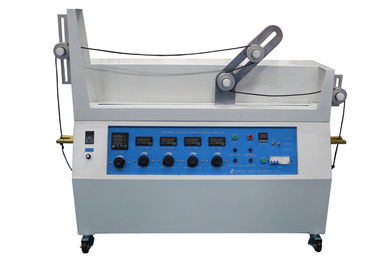

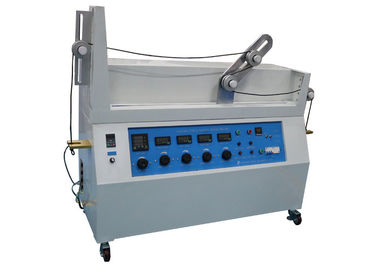

適用範囲が広いケーブル1000mmのテストの間隔のための0.33m/sケーブルの試験装置IEC60245-1図1曲るテスト
IEC60245-1ゴムは450/750 V部分1以下でケーブル評価される電圧を絶縁しました:一般要求事項節は5.6.3.1のIEC60245-2ゴム450/750 V部分2以下でケーブル評価される電圧を絶縁しました:方法節3.1図を1のIEC60065-1節16.3のb)テストして下さい
標準的な記述:
このテストは図1.で示されている器具によって遂行されます。この器具はキャリアC、キャリアのためのドライブおよびテストされるべきケーブルの各サンプルのための4つの滑車から成っています。キャリアCは同じ直径である2つの滑車AおよびBを支えます。器具のどちらかの端に2つの修理された、滑車AおよびBからの別の直径、であるサンプルがその間で横である4つの滑車はすべてそう整理されます。キャリアは進行方向の各逆転間の0,33m/sのおよそ一定した速度で1つのmの間隔上の周期を(先におよび後方の動き)作ります。

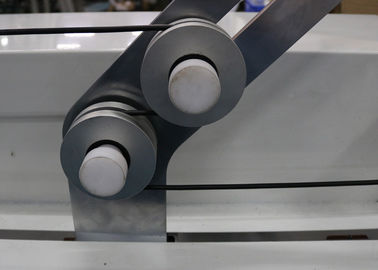

滑車は金属から円ケーブルのための半円形の定形溝およびフラット ケーブルのための平らな溝を持つために成り。引きがキャリアが離れ離している重量常に適用されるように抑制クランプDは固定です。他のクランプはサポートで休んでいるが、1つの抑制クランプからのサポートへの間隔は5cmの最高です。
ドライブは滑らかにそして急な動きなしに1方向から別のものに逆転する場合そのような物ことキャリアの回転です。
電源 | 220V/ 50のHZ |
負荷流れ | 調節可能な0.5-25A |
負荷電圧 | 調節可能なライン・ツー・ライン電圧10-400V |
テストの速度 | 0.33m/s |
テストの間隔 | 1000±20mm |
適した中心 | 2-18 |
わずかな横断面区域 | 0.2-4mm2 |
滑車の直径 | 60、80、120、160、200mm |
重量をテストして下さい | ホックとの2*0.5kg、穴との2*0.5kg、穴との6*1kg、ホックとの2*6kg |
適用:
それは完了された適用範囲が広いケーブルの機械強さを点検するために使用されます。このテストは4mm2より大きいわずかな横断面区域の中心の適用範囲が広い置いて2つ以上の同心の層で18以上の中心をもらうケーブル ケーブルに適用しません。
特徴:
テスト器具は国内の標準的なテスト条件を満たし、国際規格は、広く利用されます。それに精密デジタル メートルがあります、従って、正確により小さくかより大きい現在の電圧を測定できます。滑車のための変更方法は簡単、便利です。試験装置はチェーン ドライブ メカニズムに採用します、性能は安定して、騒音はまれです。
