高エネルギーの振子のハンマー50Jの影響の試験装置

高エネルギーの振子のハンマー50Jの影響の試験装置

High Energy Pendulum Hammer 50J  Impact Testing Equipment
High Energy Pendulum Hammer 50J  Impact Testing Equipment

商品の詳細:

起源の場所: 中国
ブランド名: HongCe
証明: calibration certificate
モデル番号: HC9921A

お支払配送条件:

最小注文数量: 1セット
価格: Negotiatable
パッケージの詳細: 合板
受渡し時間: 25日
支払条件: T/T
供給の能力: 10セットの/month
連絡先
詳細製品概要
材料: ステンレス鋼 影響の要素: 任意2,5,10,20,50J
低下の高さ: 200-1200mm 振子の角度: 0-90調節可能な°
製品名: 振子のハンマー テスト器具 保証: 1年
標準: IEC60068-2-75、IEC62262 使用法: 影響の試験機
ハイライト:

impact test equipment

,

pendulum impact testing machine

衝撃試験機械高エネルギーの振子のハンマー テスト器具のステンレス鋼の影響の要素



標準:

IEC60068-2-75環境テスト–パート2:テスト–テスト:ハンマー テスト節5テストEha:振子のハンマー、外的な機械影響(IKコード)に対して電気機器にエンクロージャによって提供される保護のIEC62262程度



標準的な記述:

テスト器具は縦平面で保たれるために上部端に回る振子からかのように基本的に成っている。ピボットの軸線は測定ポイントの上の1つの000のmmにある。振子は名目上堅い腕と表1.の条件に従う顕著な要素で構成される。

重く、大部または標本を扱うこと困難なテストのために携帯用振子は使用されるかもしれない。それは上記の記述に従うピボットは標本または移動可能な構造で直接固定されるかもしれない。この場合固定が十分に堅いこと、そしてインパクト ポイントが軸線を通る縦平面にあることことが、テストの前に、振子の軸線が横である、保障される。

いずれの場合も振子は解放される場合、重力の影響を受けてだけ下ることを。



適用:

それは電気機器の貝が外的な目的衝突するとき機械衝突の強さの程度をテストするために適用する。



テスト サンプル:

電気エネルギーのメーターで計るキャビネットの貝、サブステーション ケーブルの配電盤およびケーブルのジャンクション・ボックスおよび同じような装置。



特徴:

この装置のフレームはステンレス鋼によって溶接される、構造は密集し、耐久である。取付金具は上下に調節することができ影響の角度は調節可能な0-90 °全テスト器具である作動して容易である。装置はのための以上の高エネルギーの振子の影響装置2Jである。



変数:

振子の棒の角度 0-90調節可能な°スケールの表示
振子の棒の長さ

1000mm。

φ9は1Jのために使用され、2J、φ15.9は5J、10J、20Jおよび50Jのために使用される

影響の要素 2J、5J、10J、20J、50J
影響の高さ 調節可能な200mm~1200mm




影響エネルギー、同等の固まりおよび低下の高さのテーブル:

Energy/J 2 5 10 20 50
同等の多くkg (±2%) 0.5 1.7 5 5 10
落下mm±1%の高さ 400 300 200 400 500




IKコードと影響エネルギー テーブル間の関係:

IKコード IK00 IK01 IK02 IK03 IK04 IK05 IK06 IK07 IK08 IK09 IK10
影響energy/J * 0.14 0.2 0.35 0.5 0.7 1 2 5 10 20





機械主義:

この器具は設計され、IEC 60068-2-75に従って製造されて、振子の棒の前部分は殴打の要素に接続され、ある特定の高さに振子の棒をそしてそれ、そして区域を定義するためにの内のテスト サンプル表面に影響を与えるように振子の棒の振動を自由に解放するために合わせ。異なった同等の多くの顕著な要素は異なった影響エネルギーに相当してあり、別の電気機器のエンクロージャの強度テストに適用する。

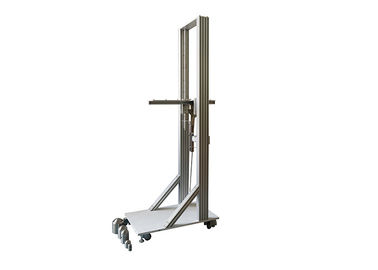

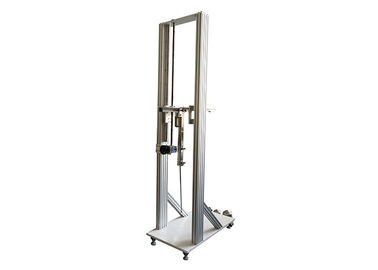

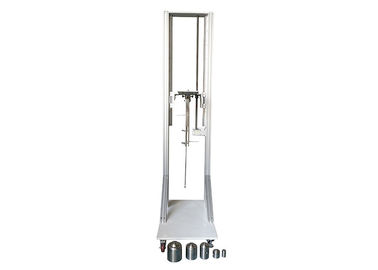

高エネルギーの振子のハンマー50Jの影響の試験装置 0高エネルギーの振子のハンマー50Jの影響の試験装置 1
