起源の場所: | 中国 |
ブランド名: | HongCe |
証明: | Calibration certificate(cost additional) |
モデル番号: | HC9928 |
最小注文数量: | 1 セット |
---|---|
価格: | Negotiable |
パッケージの詳細: | 合板 |
受渡し時間: | 20日 |
支払条件: | L / C、T / T |
供給の能力: | 1 ヶ月あたりの 30 セット |
材料: | ステンレス鋼 | 場所: | 1 つの場所 |
---|---|---|---|
クランプ単位: | プラグ ピン クランプ単位 | 標準: | IEC60884.1、VDE0620 |
重量: | 4N、20N、30N、50N | ゲージ: | カスタマイズ可能 |
ハイライト: | 電気ソケットのテスター,電気プラグのテスター |
標準:
IEC 60884-1の『世帯および同じような目的–パート1のためのプラグそしてソケット出口:一般要求事項』節24.10の図30
標準的な記述:
プラグはプラグのピンに図30で一例として示されているように与えられる堅い鋼板に適した穴を置かれます。
穴の中心間の間隔はプラグの標準的なシートの各ピンの横断面区域のまわりで周囲を囲まれた円の中心間の間隔と(例えば、d1およびd2)同じです。
各穴に(6 ± 0,5) mmとピンの横断面区域のまわりで周囲を囲まれた円のそれと等しい直径があります。
プラグは鋼板でピンの周囲を囲む穴の中心と円の中心が一致するように置かれます。
表16で与えられるように最高の回収力と等しい引きPはピンの縦方向の軸線の方に、各ピンの1分の急な動きなしで、次々と応用、です。
引きはプラグが暖房のキャビネットに置かれた後温度で暖房のキャビネットの内で応用のです(70の± 2)の°C、1つのh。
テストの後で、プラグが周囲温度に冷却する、ピンが1つ以上のmmプラグのボディで転置されなかったことが確認されます。
テスト サンプル: プラグ、ピン
変数:
回線試験所 | 1つの場所 |
重量をテストして下さい | 50N*1、20N*2、30N*1、4N*1 |
ゲージ | 6Aプラグ・ゲージ、10Aプラグ・ゲージ、16プラグ・ゲージ、1をそれぞれ提供して下さい |
ソケット | ソケットの版は特定の国のプラグおよびソケットの条件に従ってなされるべきです。 |
適用:
それはプラグおよびプラグ ピンの堅固をテストするために使用されます。プラグはプラグのピンに適した穴を与えられる堅い鋼板に置かれます。穴の中心間の間隔はプラグの標準的なシートの各ピンの横断面区域のまわりで周囲を囲まれた円の中心間の間隔と同じです。
方法をテストして下さい
1. 最初使用、ユーザー前にテスト器具およびテストを完了することを使用してより有効のための関連した標準の親友がそして適切もし。
2. プラグは鋼板でピンの周囲を囲む穴の中心と円の中心が一致するように置かれます。それからピンの縦方向の軸線の方にソケットにテスト プラグを挿入して下さい。その後で、プラグは温度(70の±の2)は暖房のキャビネットの暖房のキャビネットにの中で°C、1つのhの後の、引き力適用されます置かれます
3. 締め金で止める据え付け品をプラグの形に従って選び、しっかりと接続されますプラグによって作って下さい(保障して下さい引き力を出しなさい時緩まないことを)
4. 表16で与えられるように最高の回収力に従って引き力の重量を(重ね合わせによって達成することができます)、重量注意して引っ掛けられクランプ、ハンドルのリングで、作り出しません爆発性の張力を選んで下さい。
5. 力は周囲温度に冷却するために、テストの後で、1分の各プラグ ピンで応用プラグ割り当てられますであり、プラグ ボディのあらゆるプラグ ピンの変位が超過分1つのmmべきではないことが確認されます。
6. 装置のクリーニングおよびテストの後のソケットの維持への注意完了します。

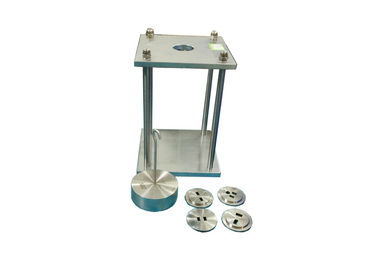

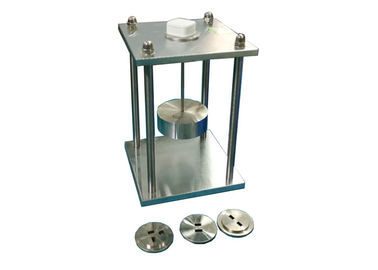

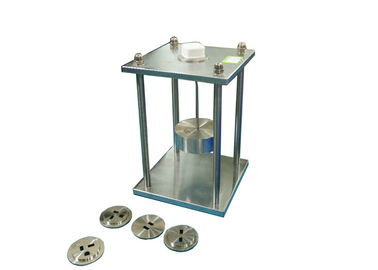

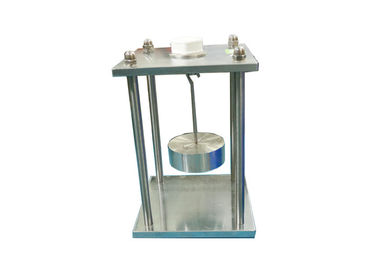

映像の眺め
