| 起源の場所: | 中国 |
| ブランド名: | HongCe |
| 証明: | Calibration certificate(cost additional) |
| モデル番号: | HC9903 |
| 最小注文数量: | 1 セット |
|---|---|
| 価格: | Negotiable |
| パッケージの詳細: | 合板 |
| 受渡し時間: | 20日 |
| 支払条件: | L / C、T / T |
| 供給の能力: | 1 ヶ月あたりの 30 セット |
| 重量: | 0.3、0.4、0.7、0.9、1.4kg | 高さをテストして下さい: | 260、280、300、320mm |
|---|---|---|---|
| フェルールの穴の直径: | 6.5、9.5、13、14.5mm | 時をテストして下さい: | 0~9999 |
| 旋回の直径: | 75mm | 率をテストして下さい: | 10±2 RPM |
| ハイライト: | 電気ソケットのテスター,電気プラグのテスター |
||

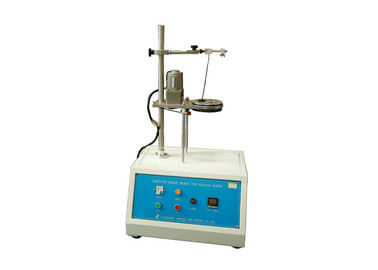

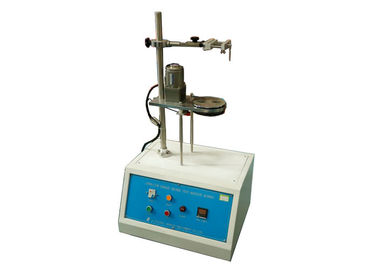

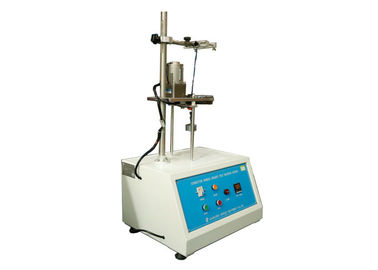

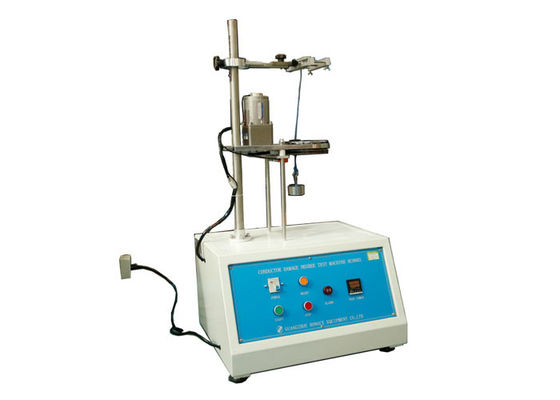

コンダクターへの損傷を点検するための10±2 RPMテスト率IEC60884図11テスト装置はワーク・ステーションを選抜します
標準:
IEC 60884-1の『世帯および同じような目的–パート1のためのプラグそしてソケット出口:一般要求事項』節12.2.2、12.3.10および図11
適用:
それはねじが付いているターミナルおよびscrewlessターミナルが正常運営の下でくまをメカニズム力缶詰にするかどうか確認する使用です。ターミナルを締め金で止めるねじの設計そして構造が余分な損傷なしでクランプの条件をコンダクター満たすかどうか判断する主に使用。
テスト サンプル:
ねじ込み端子およびscrewlessターミナル
変数:
| モデル | HC9903 |
| 率をテストして下さい | 10±2 RPM |
| 旋回の直径 | 75mm |
| 時をテストして下さい | 0~9999 |
| 重量 | 0.3、0.4、0.7、0.9、1.4kg |
| 高さをテストして下さい | 260、280、300、320mm |
| フェルールの穴の直径 | 6.5、9.5、13、14.5mm |
| 標準 | IEC60884-1、IEC60669-1 |
正常なテスト
1. スケールの調節:スケールの位置の固定ナットの鍵を開け、必須の高さにテストのために据え付け品を合わせ、そして修理して下さい。
2. 調節を集中させて下さい:回転盤の中心を見つけるのにワイヤー ハンマーを使用して下さい。ここに私達はサンプルの一流ターミナルが直線であるようにサンプルの形に対応する必要があります。
3. サンプル取付け。
3.1. 関係ターミナルは対応するワイヤーおよびクランプに接続され、取付けることの後で据え付け品を固定します。
3.2. ワイヤーは対応するブッシュにあり、対応する均衡を取付けます。
3.3. 次として重量、高さおよびブッシュの比較のテーブル:
| コンダクター（mmの²）のわずかな横断面区域 | ブッシュの穴（mm）の直径 | 高さ（mm） | コンダクター（kg）のための固まり |
| 0.5 | 6.5 | 260 | 0.3 |
| 0.75 | 6.5 | 260 | 0.4 |
| 1.0 | 6.5 | 260 | 0.4 |
| 1.5 | 6.5 | 260 | 0.4 |
| 2.5 | 9.5 | 280 | 0.7 |
| 4.0 | 9.5 | 280 | 0.9 |
| 6.0 | 9.5 | 280 | 1.4 |
| 10.0 | 9.5 | 280 | 2.0 |
| 16.0 | 13.0 | 300 | 2.9 |
|
|||
4. 正常なテスト ステップ:
4.1. 【テスト時間】を標準的な条件に従って前もって調整して下さい、押して下さい 4.2. 動くために【の開始の】ボタン、装置開始を回転盤回ります【テスト時間】、テスト自動停止にそして健全なプロンプトと達することの後で10r/min.のレートで、押して下さい。 4.3. 声のプロンプトを取除くために黄色いリセット ボタンを押して下さい。テストが完了した後、遮断器のスイッチはおろされ、電源を断ち切るべきです。 4.4. 結論:テストの間に、コンダクターは締め金で止める単位の近くで締め金で止める単位壊れ目の抜け落ちない、それをそれ以上の使用に不適当するためにコンダクターはかのように傷つきます。
