| 起源の場所: | China |
| ブランド名: | HongCe |
| 証明: | Calibration certificate(cost additional) |
| モデル番号: | HC9916 |
| 最小注文数量: | 1セット |
|---|---|
| 価格: | Negotiable |
| パッケージの詳細: | 合板 |
| 受渡し時間: | 20 days |
| 支払条件: | L/C, T/T |
| 供給の能力: | 1ヶ月あたりの30セット |
| プラグをテストして下さい: | カスタマイズされる | プラグをテストして下さい: | 堅くされた鋼鉄 |
|---|---|---|---|
| Test weight: | Superposition | Operating method: | By manual |
| ハイライト: | 電気ソケットのテスター,電気プラグのテスター |
||

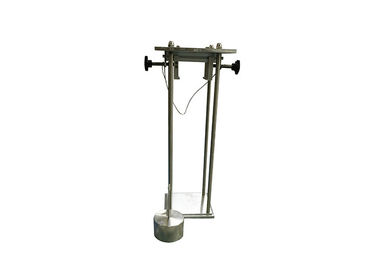

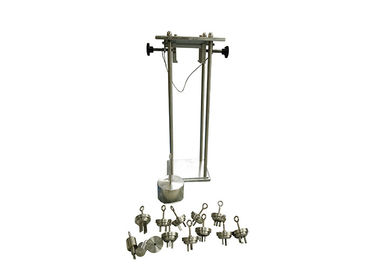

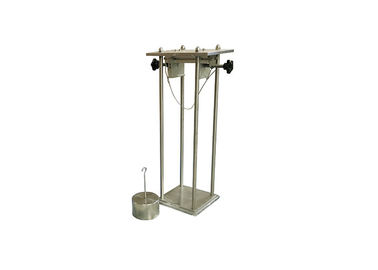

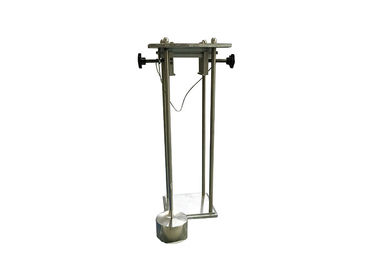

IEC60884-1 Figure18の手操作のためのプラグを撤回するのに必要な証明力のためのプラグのソケットのテスター
標準:
IEC 60884-1の『世帯および同じような目的–パート1のためのプラグそしてソケット出口:一般要求事項』節22.1
適用:
ソケットからのプラグの引きの最高力およびプラグの薮からの単一のプラグ ピンの引きの最低力が標準的な必須の範囲にあるかどうかテストすることを使用します。締め金で止めるシステムは作動し易いです。
テスト サンプル:
特徴:
水平姿勢からの縦のオリエンテーションおよび締め金で止める装置への上の版の旋回装置は上の版で回すことができます。これらの特徴は装置が異なった標準的な条件を満たすために多くの異なった構成でセットアップされるようにします。標準的なプラグおよび重量は16Aまで評価されるソケットのテストを行うために供給されます。
最低の回収力をテストするためのPinゲージそして適切な重量は別に販売されます。ピン ゲージの必須次元は顧客によって指定される必要があります。
0.8mmを超過しない荒さの堅くされた鋼鉄からなされるプラグをテストして下さい。
横からの垂直に版のピボットを越えて下さい。
変数:
| プラグをテストして下さい | 堅くされた鋼鉄の作られて、テスト プラグおよびピンは特定の国のプラグおよびソケットの条件に従ってなされるべきです。 |
| 重量 | 1セット。重ね合わせは達成された100Nの1/10のテスト力の加えられた重量加えられる力である場合もあります |
| 操作方法 | マニュアルによって |
プラグおよびソケット出口のための最高および最低の回収力:
| 評価される価値 | 棒の数 | 力（N）の引き | ||
| multipoleプラグ ピンの最高の測定のゲージ | 単一のプラグ ピンの最低の測定のゲージ | 単一のプラグ ピンの最高の測定のゲージ | ||
| ≤10A | 2 | 40 | 1.5 | 17 |
| 3 | 50 | |||
| >10A~16A | 2 | 50 | 2 | 18 |
| 3 | 54 | |||
| 以上3 | 70 | |||
| >16A~32A | 2 | 80 | 3 | 27 |
| 3 | 80 | |||
| 以上3 | 100 | |||
テスト方法:
最初使用、ユーザーがテスト器具およびテストを完了することを使用してより有効のための関連した標準をよく知られるそして適切べきである前に。
1. 最高の回収力の証明
a) ソケット出口は図18に示すように器具のマウンティング プレートAにソケット接触の斧がプラグの表面のピンのための縦そして下方に記入項目の穴であるように、固定されます。ソケット出口からに挿入され、10回撤回される最高のサイズ ピンが付いているテスト プラグを作って下さい。
b) テスト プラグはソケットに、掛けますテスト プラグの重量を挿入されます。
2. 最低の回収力の証明
a) テスト ピン ゲージを選んで下さい:ピンで止めるために適切な最低のプラグを選ぶべきです。
b) プラグのグリースを取り除くのに脱脂剤を使用して下さい。のような:トリクロエチレンか石油エーテル（必要な保護対策は必要なべきです）。
c) ソケット出口は図18で示されている装置に固定されます。テスト ピン ゲージは挿入の袖に穏やかに挿入され、ソケット接触の斧をですプラグの表面のピンのための縦そして下方に記入項目の穴作り。
3. 資格の評価
1. 最高の回収力の適用:プラグは修飾されるように判断されるソケットから分かれています。
2. 最低の回収力の適用:ゲージは30 sの内の接触アセンブリから、そして修飾されるように判断されて落ちません。
