IEC60884スイッチ プラグのソケット テスト機械正常運営の生命PLC制御4場所

IEC60884スイッチ プラグのソケットの正常運営の生命PLC制御4場所は機械をテストする

製品紹介

テスト機械はIEC60884-1clause 20および21イチジク16、IEC60669-1および等に従って設計され、製造される。それは世帯および同じような目的のプラグおよびソケットの破損容量および正常運営の生命テストのために適した世帯の容量および正常運営の生命テストおよび同じような固定電気取付けを壊すスイッチのために適当またである。試験装置はテスト サンプルは余分なすり切れていたりまたは他の有害な結果があるかどうか検査するためことをスイッチ、プラグおよびソケットのヒューズの接触長い間の回転、挿入を模倣し、スイッチ、プラグおよびソケットのヒューズの接触が機械損傷および電気疲労の損傷の正常な使用に抗できるかどうか、そして接点に付着現象、長期閉鎖したかばらばら現象があるかどうか査定のための行為を、撤回する。それはスイッチおよびプラグ ソケットの電気耐久試験のための特別な試験装置である。

試験装置はボタン スイッチ、ロッカー スイッチ、プラグおよびソケットのための耐久試験をすることができる。外的な負荷バンク（抵抗、誘導および容量性）の缶のプロセス負荷 テストとつながれて、それに対応する制御システムがある。以下の事項に注意して下さい:外的な負荷バンクはユーザーによって準備されるべきである。

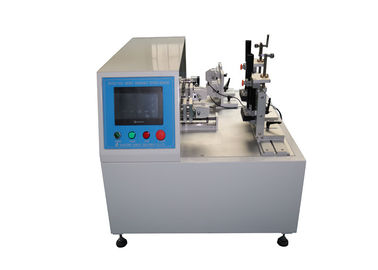

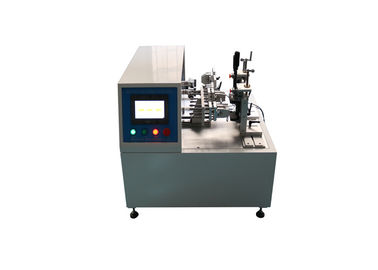

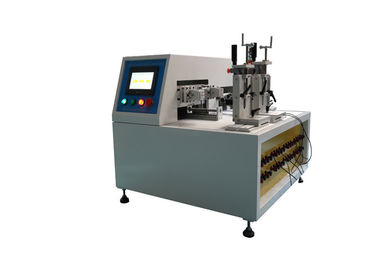

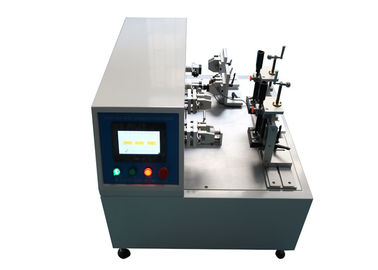

テスト機械はアルミニウム フレーム、7インチ色のタッチ画面、三菱PLCの制御システム、人間化された操作インターフェイスおよび強力なデジタル表示装置が付いているサーボ モーターそして球ねじによって、運転されるステンレス鋼のシールの版から成っている。テスト時、伝導の現在時間、テスト速度、テスト打撃は前もって調整することができる。それにサンプルの伝導の流れを示すことができる電流の表示機能がある。全テスト機械は2つのワーク・ステーションを備えている、各場所は線形スイッチおよびプラグおよびソケット同期的に処理できる。付着か失敗が転換されたオン/オフ原因が絶えずある場合、実験の適切な数を驚かし、記録し、テスト時が設定値に達すると驚かす。テスト機械は自動的に警報が起こる場合停止する。

技術的な変数

注意

1. オペレータはこの装置を使用する前に注意深く指示を読むべきで電気安全の使用を理解し、そして対応する危害予防を作る;そこに確認する前にである安全の隠された悩みテストは進まない。

2. 電圧はサンプルの評価される電圧の1.1時であり、電流はサンプルの評価される流れの1.25回である。関連の標準の条件に従って電圧および現在の値を選べば、テスト サンプルは傷つき、個人的な安全事故は引き起こされる。

3. 負荷に接続されるテスト サンプルのワイヤーはテスト サンプルの許可された評価される流れに合わせることべきである。

4. 非常停止ボタンを押した後、それはボタン、そして出版物" RESET "を、そうでなかったらねじる再調節されなければならない、権利によって試験装置は間違って働かないし、動かない。

5. 装置が壊れるとき、電源をそれから再始動するために切れば。

6. プロセス負荷 テストが、厳しく回路を接続する指示に続かなければならなかったり、また安全に注意を払う時。

7. 各据え付け品およびクランプは規則的な潤滑および維持を要求する。
