IEC60669-1 IECの試験装置の自己のバラスト ランプの負荷3は容量を壊す箱300vを配置します

容量および正常運営の生命テストを壊すIEC60669-1自己のバラスト ランプの負荷3場所箱300v

標準:IEC60669-1:2017年の節19.3

適用:この装置は自己のバラスト ランプ スイッチ電気圧力および熱耐久度テストのために適した家の保持され、同じような為に固定スイッチに容量および正常運営の生命テストを壊すために適している、特に時制御LED回路。スイッチが正常運営の下で接触の付着現象または長期閉鎖または切断現象正常な使用に、機械損傷または電気疲労失敗抗できるかどうか確かめるため、テストするためかどうか極度の衰耗か他の有害な結果。

テスト サンプル:自己のバラスト ランプ（SBL）スイッチ

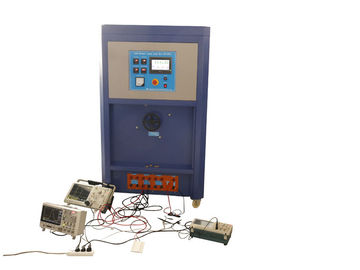

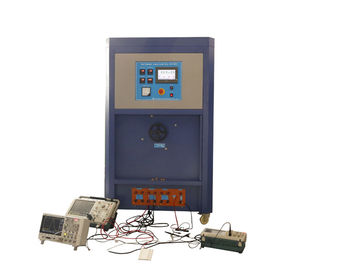

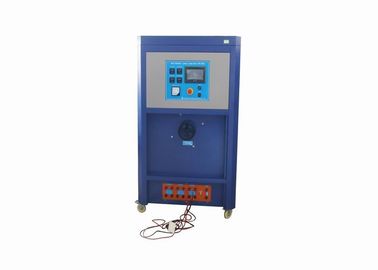

特徴:約次元:広く（800mm） *深い（800mm） *最高（1800mm）。フレームは青く、側面は軽い白い。前部の上で操作制御パネルはある。制御で電源スイッチ、プロダクト テスト電圧および力の表示が器械、警報、タッチ画面、等あったり、そこに抵抗器およびコンデンサーの負荷組合せ、AC接触器、リレーがある。ワイヤーを通して試験機のプロダクトに接続される、および出力電流あり、点検プロセスの負荷を提供する箱の下にターミナルが。

負荷装置は郵送物の前の標準的なロード状態と前もって調整された。テスト電圧が250V~に合わせられる限り、オペレータはスイッチとして同じ評価される流れが付いているスイッチ・ボタンをテストされるために押し評価される力、衝動の波形、IpeakおよびIは^2つのt標準の対応する条件を満たす。

3つの場所があり、3つのスイッチは同時にテストすることができる。

メーターで計るモードおよびメーターで計る熱心な港によって、作り付けの90度の完了の版、Ipeakの出力波形、現在の値および私を測定すること容易な^2つのtエネルギー価値、十分に装置の測定の条件のための標準に合う。

装置は外的な電圧安定器の必要性なしでスイッチ テストによって要求した250Vの電圧に達することができる電圧安定器が装備されている。

変数:

1. 電源:単一フェーズAC220V±5%/50Hzのユーザーが準備するサンプルをテストする電源。

2. 電圧メートル:範囲0 | 300Vの精密0.5のデジタル表示装置

3. 力メートル:0~9KWの精密0.5のデジタル表示装置

4. 出力チャネル:3チャネル

5. 各々の前もって調整されたスイッチは電圧250Vを評価した|、評価される現在の10A、13A、16A、20A 4任意（カスタマイズされたテスト電圧およびテスト流れはある場合もある）。

6. 入力電圧は調節可能テスト電圧が250V~であることを保障するためにである

7. すべてのオペレーティング パラメータはW、Ipeak、I^2つのt、および侵入の現在の波形を含む250V~で、置かれる。

8. 各装置は90度の角度の伝導に直接管制装置（タッチ画面の選り抜き「測定」機能）を、いつもある提供する、この機能は最初の装置の口径測定および測定の証明に使用することができる。

9. 長く/長い保護機能を使って、1の保護時| 99Sは操業停止警報保護前もって調整することができる。

10. 使用環境:温度5 | 40 °C、相対湿度20 | 90% RHの大気圧80 | 106kpa。厳しい振動無し、電磁妨害雑音無し、塵無し、腐食性のガス、よい熱放散。
