起源の場所: | 中国 |
ブランド名: | HongCe |
証明: | Calibration Certificate (Cost Additional) |
モデル番号: | HH0803 |
最小注文数量: | 1 セット |
---|---|
価格: | Negotiatable |
パッケージの詳細: | プラスチックの箱 |
受渡し時間: | 3 日間 |
支払条件: | T/T |
供給の能力: | 100 セットの /month |
材料: | 黄銅 | 外的な直径: | Ф102mm |
---|---|---|---|
穴の数: | 121 | ノズルの穴の直径: | Φ0.5 |
フラッパー カバー角度: | 30° | 標準: | IEC60529 |
ハイライト: | 5つの進入保護試験装置を計算しなさい,IEC 60529の進入保護試験装置 |

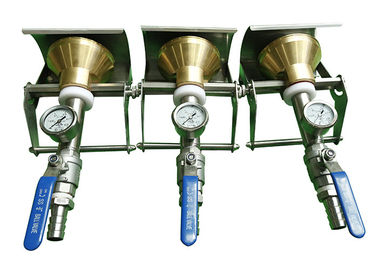

IEC60529は5 IPX3 IPX4 121の穴のための手持ち型の真鍮のスプレー ノズルのテスターを計算する
製品紹介
HT IPX3/4のスプレー ノズルは水に吹きかけ、はねかけることに対して保護を確認する手持ち型テスト装置である。水圧は装置のフロー制御のノブを使用して必須の流動度を与えるために調節することができる。圧力はノズルによって便利に置かれるゲージで見ることができる。ノズルのスプレー パターンはIEC 60529の指定になされる。IPX3とIPX4の違いはバッフルがIPX4テストで取除かれるべきであることである。あらゆる可能な方向の貝を作ることはサンプルの回転テーブルと、この装置使用することができるはねかけている。
技術的な変数
項目 | 変数 |
入力パワー | 単一フェーズAC220V、50Hz |
給水 | 水流率は包含なしに>10L/min±5%の圧力である50~150kpaクリーン ウォーターである。 |
スプレー ノズル変数 |

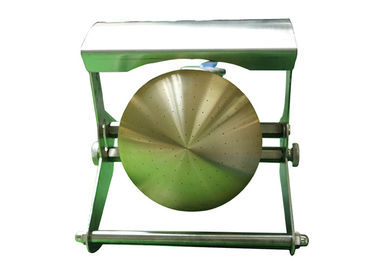

外的な直径:Ф102mm 球形の直径:SФ75.5mm Ф0.5mmの121の穴; 中心の1つの穴 30°pitchの12の穴の1側近グループ 15°pitchの24の穴の4つの外の円 移動盾アルミニウム スプレーのノズル黄銅 |
水流 | 10L/min±5%の流れメートルは調節可能である |
圧力計 | 50~150Kpaの圧力計0~0.25Mpaの範囲 |
バッフル | 取り外し可能 |
場所の条件 |
専用されていたIP防水テスト部屋は、地面照明と平らなべきである 流入および排水のよい機能を使って。 |
テストの時間 | 手動制御、少なくとも5min |

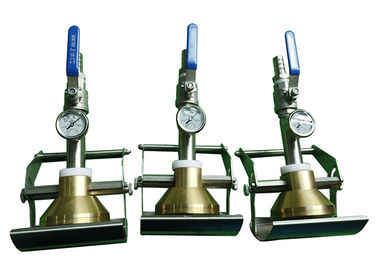

圧力計

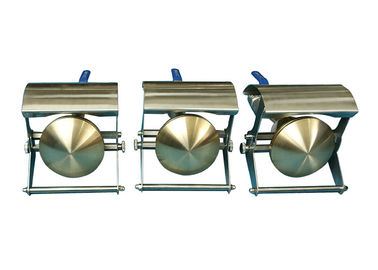

均衡が付いている移動可能な盾
水流の規則のための球弁
ホースのコネクター
取付けおよび任務
水流のメートル、ホースおよび水まき装置を示されている下の映像として取付け次に水流を(10 ± 5%) L /minであるために調節するように弁を開けそして圧力計が50-150KPaの範囲で圧力を示すかどうか確認しなさい。水流が10リットルよりより少しなら、増圧ポンプは示す打撃映像を取付けられているべきである。
IP3サンプル テストのための防水評価:フラッパー テストとのIEC60529図に従って5。
防水評価IP4のサンプル テスト:サンプルを作るためにフラッパーをすべての方向ではねかけることができる取除きなさい。
それを使用する方法を火曜日の利用者マニュアルを得るために知らなかったら利用者マニュアルHH0803.pdfをここにかちりと鳴らしなさい。
